电动单梁承重梁改造方案

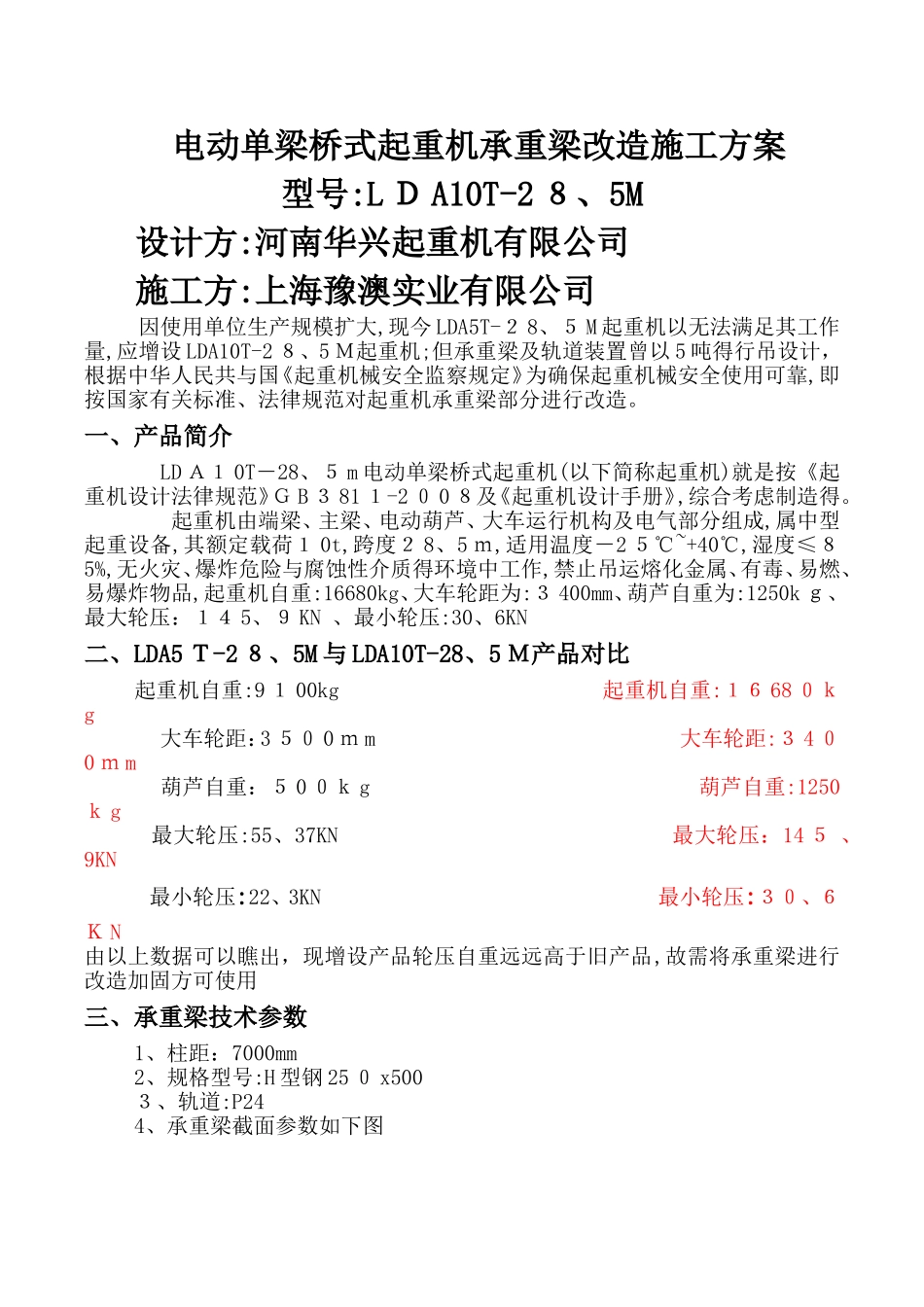

电动单梁桥式起重机承重梁改造施工方案型号:L Ｄ A10T-2 ８、5M设计方:河南华兴起重机有限公司施工方:上海豫澳实业有限公司 因使用单位生产规模扩大,现今 LDA5T-２ 8、５ M 起重机以无法满足其工作量,应增设 LDA10T-2 ８、5 Ｍ起重机;但承重梁及轨道装置曾以 5 吨得行吊设计，根据中华人民共与国《起重机械安全监察规定》为确保起重机械安全使用可靠,即按国家有关标准、法律规范对起重机承重梁部分进行改造。一、产品简介 LD Ａ１ 0T－28、５ m 电动单梁桥式起重机(以下简称起重机)就是按《起重机设计法律规范》Ｇ B ３ 81 １-2 ０ 0 ８及《起重机设计手册》,综合考虑制造得。 起重机由端梁、主梁、电动葫芦、大车运行机构及电气部分组成,属中型起重设备,其额定载荷１ 0t,跨度２ 8、5 ｍ,适用温度－2 ５℃~+40℃,湿度≤８5%,无火灾、爆炸危险与腐蚀性介质得环境中工作,禁止吊运熔化金属、有毒、易燃、易爆炸物品,起重机自重:16680kg、大车轮距为:３ 400mm、葫芦自重为:1250k ｇ、最大轮压：１４ 5、９ KN 、最小轮压:30、6KN 二、LDA5 Ｔ-2 ８、5M 与 LDA10T-28、5 Ｍ产品对比 起重机自重:9 １ 00kg 起重机自重:１６ 68 ０ｋg 大车轮距：3 ５０ 0 ｍ m 大车轮距:３ 4 ０0 ｍ m 葫芦自重：５ 0 ０ｋ g 葫芦自重:1250ｋ g 最大轮压:55、37KN 最大轮压：14 ５ 、9KN 最小轮压:22、3KN 最小轮压:３０、６Ｋ N由以上数据可以瞧出，现增设产品轮压自重远远高于旧产品,故需将承重梁进行改造加固方可使用三、承重梁技术参数1、柱距：7000mm2、规格型号:H 型钢 25 ０ x500３、轨道:P244、承重梁截面参数如下图 四、改造方案1、根据《材料力学》主梁截面一定前提下,最有效得增加主梁承载力方法就是减小简支梁得支点,即在柱距 7000mm 之间增设一根立柱,将简支梁得支点缩小为3500mm。２、承重梁改造图样如下：3、立柱计算 立柱采纳 150 ｘ 300 Ｈ型钢,立柱高度为 62 ０ 0m ｍ λ=Ｌ计／∫﹤[１ 60］ δ=N／A﹤［16 ０ 0］L 计=６２ 00m ｍ Ｎ=1 ４ 5、9KN=148 ９０ k ｇ (取最大轮压全部加载立柱) ＝124 A=4 ７、52cm²带入数值λ＝50﹤[160] (长细比满足其要求）δ＝3 １ 4 ｋｇ/cm²﹤[16 ０ 0］ (强度满足其使用要求)4、承重梁计算 1、工况 1 计算(当起重量位于 3 ５０ 0m ｍ中心时受力）2、工况 2 计算(当最大轮压位于３ 500m...
