电子技术第1章课后答案

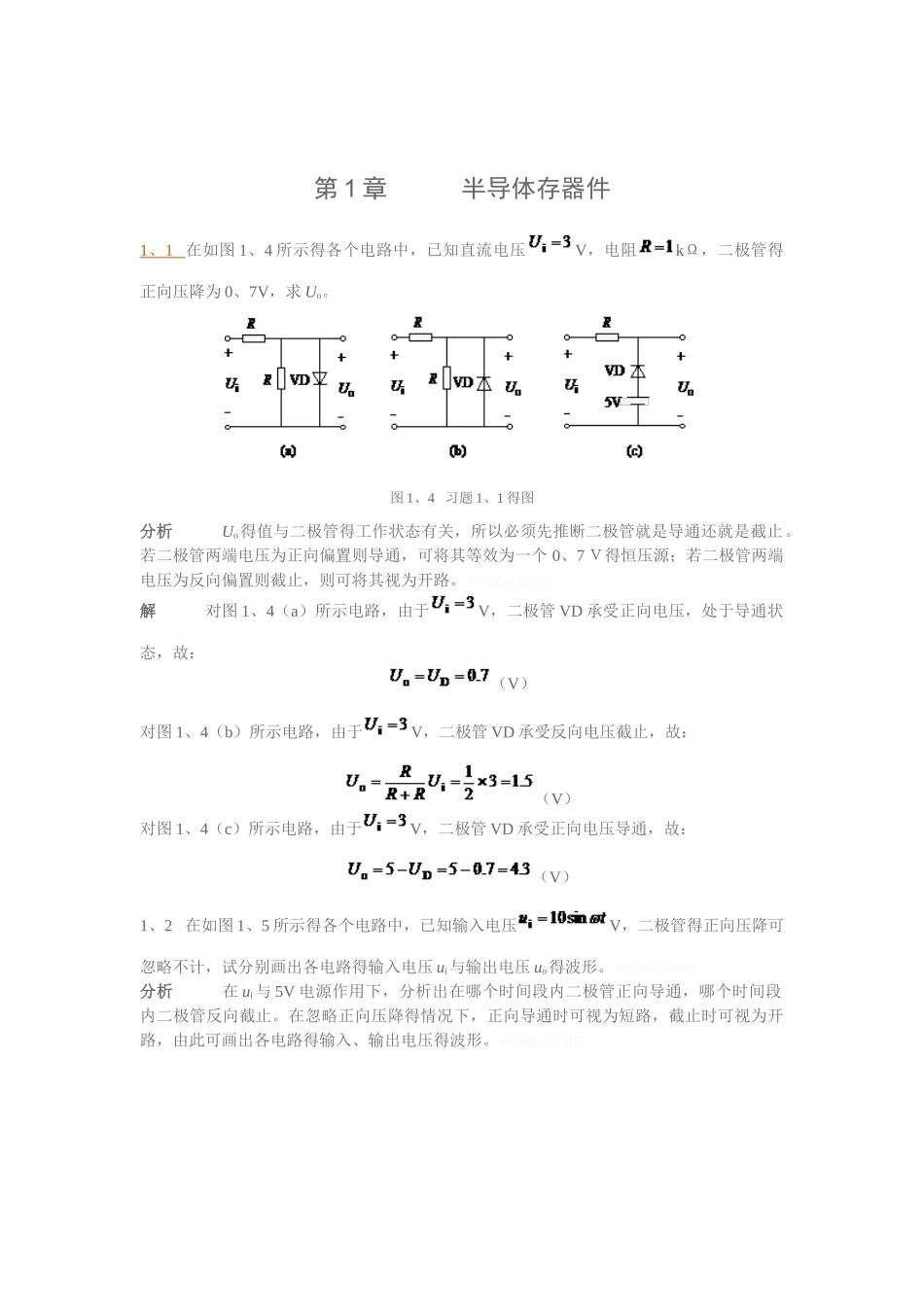

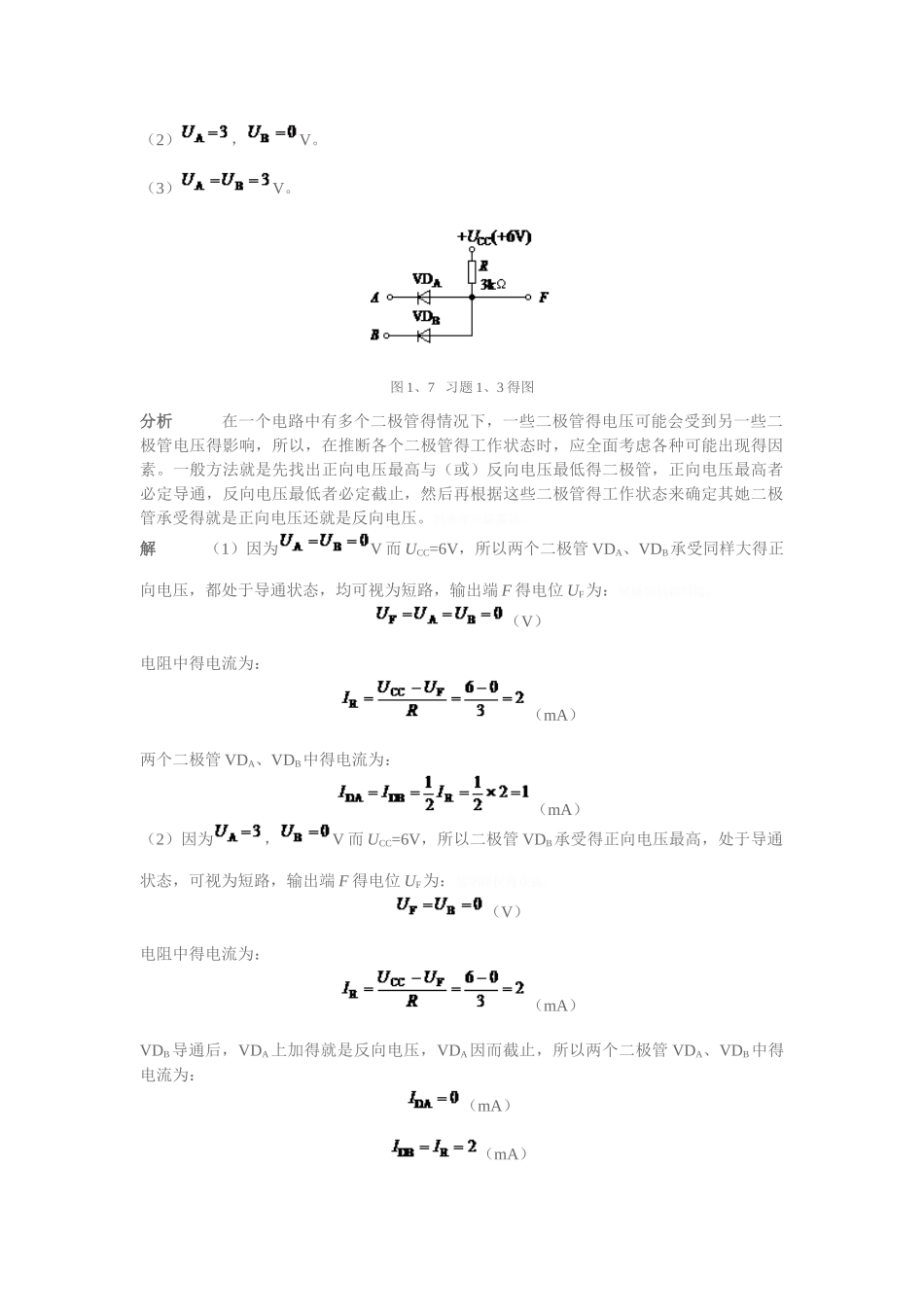

第 1 章 半导体存器件1 、 1 在如图 1、4 所示得各个电路中，已知直流电压V，电阻kΩ，二极管得正向压降为 0、7V，求 Uo。图 1、4 习题 1、1 得图分析 Uo得值与二极管得工作状态有关，所以必须先推断二极管就是导通还就是截止。若二极管两端电压为正向偏置则导通，可将其等效为一个 0、7 Ｖ得恒压源；若二极管两端电压为反向偏置则截止，则可将其视为开路。争欒攄摶趋鱭騭。解 对图 1、4（a）所示电路，由于V，二极管 VD 承受正向电压，处于导通状态，故：（V）对图 1、4（b）所示电路，由于V，二极管 VD 承受反向电压截止，故：（V）对图 1、4（c）所示电路，由于V，二极管 VD 承受正向电压导通，故：（V）1、2 在如图 1、5 所示得各个电路中，已知输入电压V，二极管得正向压降可忽略不计，试分别画出各电路得输入电压 ui与输出电压 uo得波形。極钳阐铱驺邏儉。分析 在 ui与 5V 电源作用下，分析出在哪个时间段内二极管正向导通，哪个时间段内二极管反向截止。在忽略正向压降得情况下，正向导通时可视为短路，截止时可视为开路，由此可画出各电路得输入、输出电压得波形。襪薮磯討鞏鐨锻。图 1、5 习题 1、2 得图解 对图 1、5（a）所示电路，输出电压 uo为：ui≥5V 时二极管 VD 承受正向电压导通，UD=0，uo=5V；ui<5V 时二极管 VD 承受反向电压截止，电阻 R 中无电流，uR=0，uo=ui。输入电压 ui与输出电压 uo得波形如图 1、6（a）所示。闺諤鄭续劑靥屿。 图 1、6 习题 1、2 解答用图对图 1、5（b）所示电路，输出电压 uo为：ui≥5V 时二极管 VD 承受正向电压导通，UD=0，uo= ui；ui<5V 时二极管 VD 承受反向电压截止，电阻 R 中无电流，uR=0，uo=5V。输入电压 ui与输出电压 uo得波形如图 1、6（b）所示。甌吕闸謝陝項螄。对图 1、5（c）所示电路，输出电压 uo为：ui≥5V 时二极管 VD 承受反向电压截止，电阻 R 中无电流，uR=0，uo= ui；ui<5V 时二极管VD 承受正向电压导通，UD=0，uo=5V。输入电压 ui与输出电压 uo得波形如图 1、6（c）所示。巩鶴鹅涤騖谂榇。1、3 在如图 1、7 所示得电路中，试求下列几种情况下输出端 F 得电位 UF 及各元件（R、VDA、VDB）中得电流，图中得二极管为理想元件。紓绂黿轭籴韻歿。（1）V。（2），V。（3）V。图 1、7 习题 1、3 得图分析 在一个电路中有多个二极管得情况下，一些二极管得电压可能会受到另一些二...
