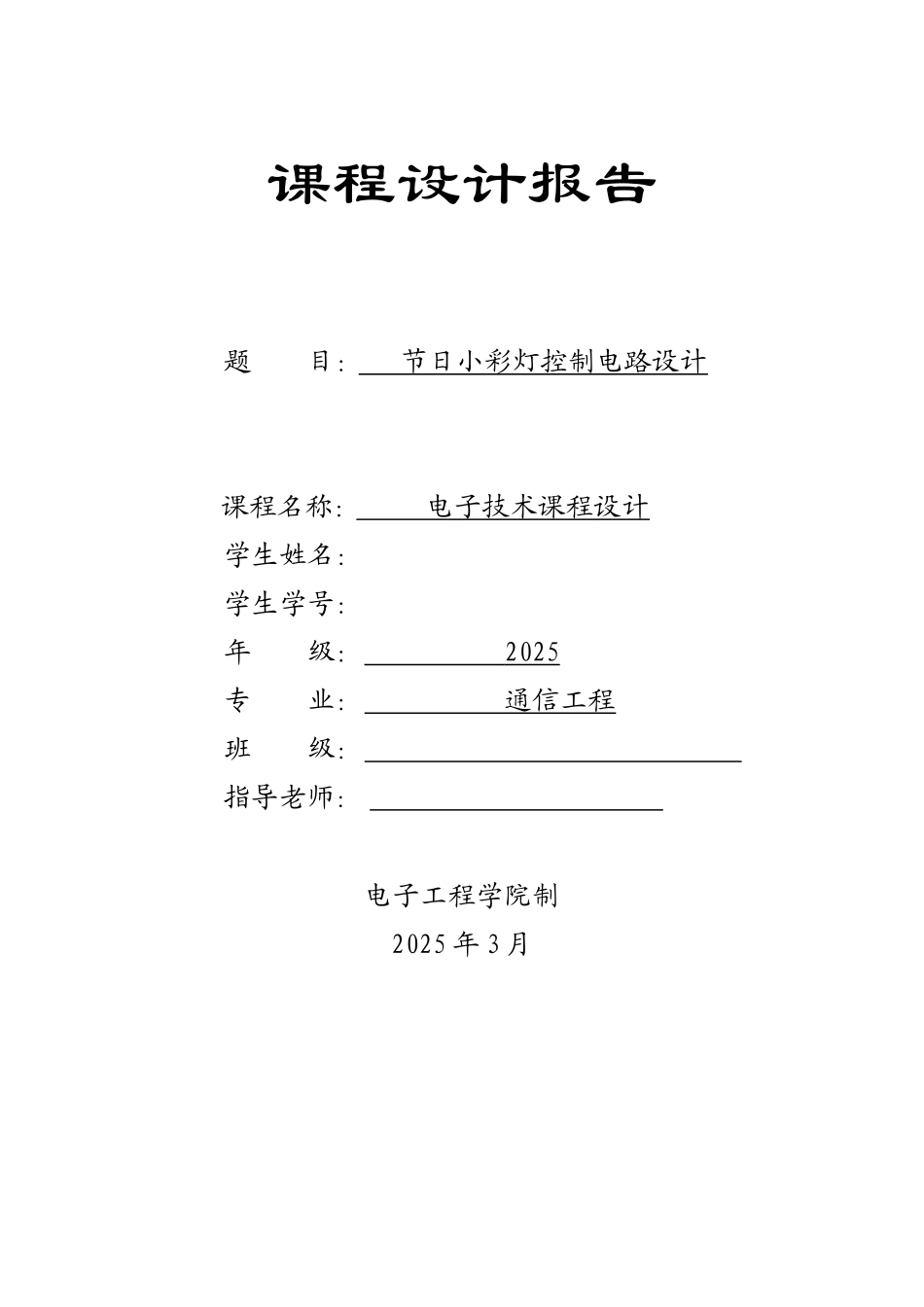

课程设计报告题 目： 节日小彩灯控制电路设计 课程名称： 电子技术课程设计 学生姓名： 学生学号： 年 级： 2025 专 业： 通信工程 班 级： 指导老师： 电子工程学院制2025 年 3 月节日小彩灯控制电路设计前言在现代日常生活中，漂亮、可爱的小彩灯越来越多的成为人们生活中的装饰品，被用于很多情况中，比如娱乐场所或是用于各式各样的电子玩具等等，不仅能美化环境、渲染气氛，还可以供人们娱乐，下面就开始彩灯控制器电路的设计。1 课程设计的任务与要求 1.1 课程设计的任务采纳 555、74HC163 和 74LS154 作为控制器，LED 作为彩灯制作十六路循环彩灯。 1.2 课程设计的要求综合运用已学习过模拟电路和数字电路等知识，阅读相关集成电路芯片资料和相关文献，了解电子电路设计的有关知识，方法和特点，掌握基本的电子电路设计和芯片使用方法。2节日小彩灯控制电路方案制定 2.1 方案原理 本课程设计由 555 构成多谐振荡器来产生方波脉冲，让 74LS191 加减计数器计数，74LS154 来进行译码，使得 LED 灯的亮灭。2.2 节日小彩灯控制电路设计设计的技术方案图 1 控制电路设计流程图3 节日小彩灯控制电路设计方案实施3.1 单元模块功能及电路设计(1)555 时序电路在这次课程设计中，555 定时器用来产生脉冲信号。因此把 555 定时器接成多谐震荡器。R2、R3、C1.C2 为定时元件。振荡电路计数译码驱动电路显示电路图 2 555 多谐振荡器(2)74LS191 计数部分 因 为 在试 验 中 需 要 一个 16 进制的计数器，因此采纳 74LS191 加减计数器。我们可以改变计数器的加减来控制 LED 亮灭的方向。置数端 A、B、C、D 分别置 0。4 脚接地 11 脚为异步置数控制端，高电平有效，接高电平。14 脚接脉冲信号，同 555 定时器的 OUT 脚向接。通过单刀双掷开关来控制 74LS191 计数器的加减。图 3 74LS191 计数器 （3）74LS154 译码电路与 LED 显示部分74LS154 为 1—16 线译码器，有 16 个输出端，实验中需要的就是十六输出的译码器。四个输入端分别同 74LS191 计数器的 QA、QB、QC、QD 相接。通过改变QA、QB、QC、QD 与四个输入端的连接方式来控制 LED，因为 74LS154 译码器输出端低电平有效，所以 LED 显示部分采纳共阳极接法，负极分别接在 74LS154 的输出端上。4LS154 译码电路与 LED 显示部分的电路图如下:图 4 74LS138译码电路与 LED 显示部分的电路图3....
