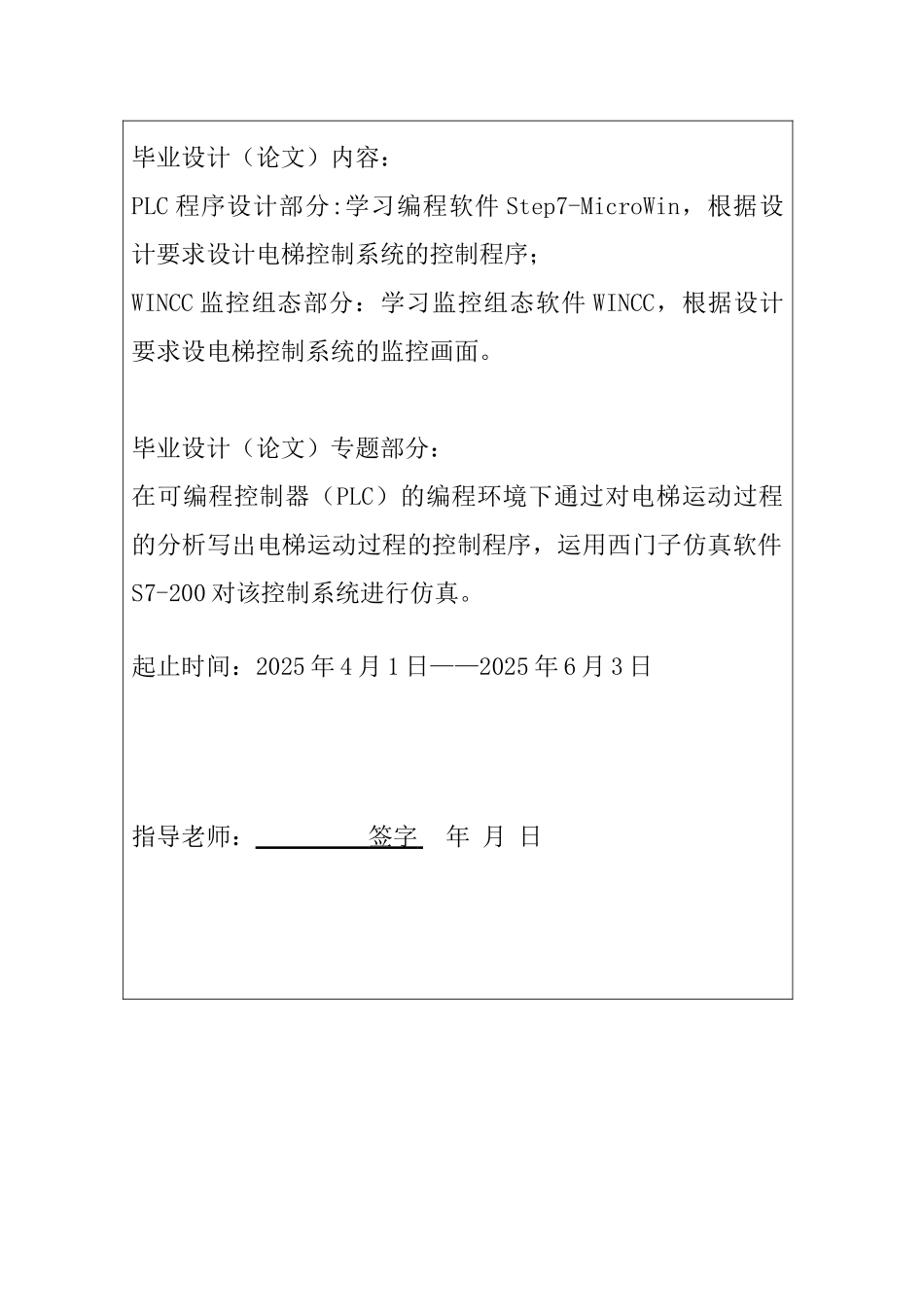

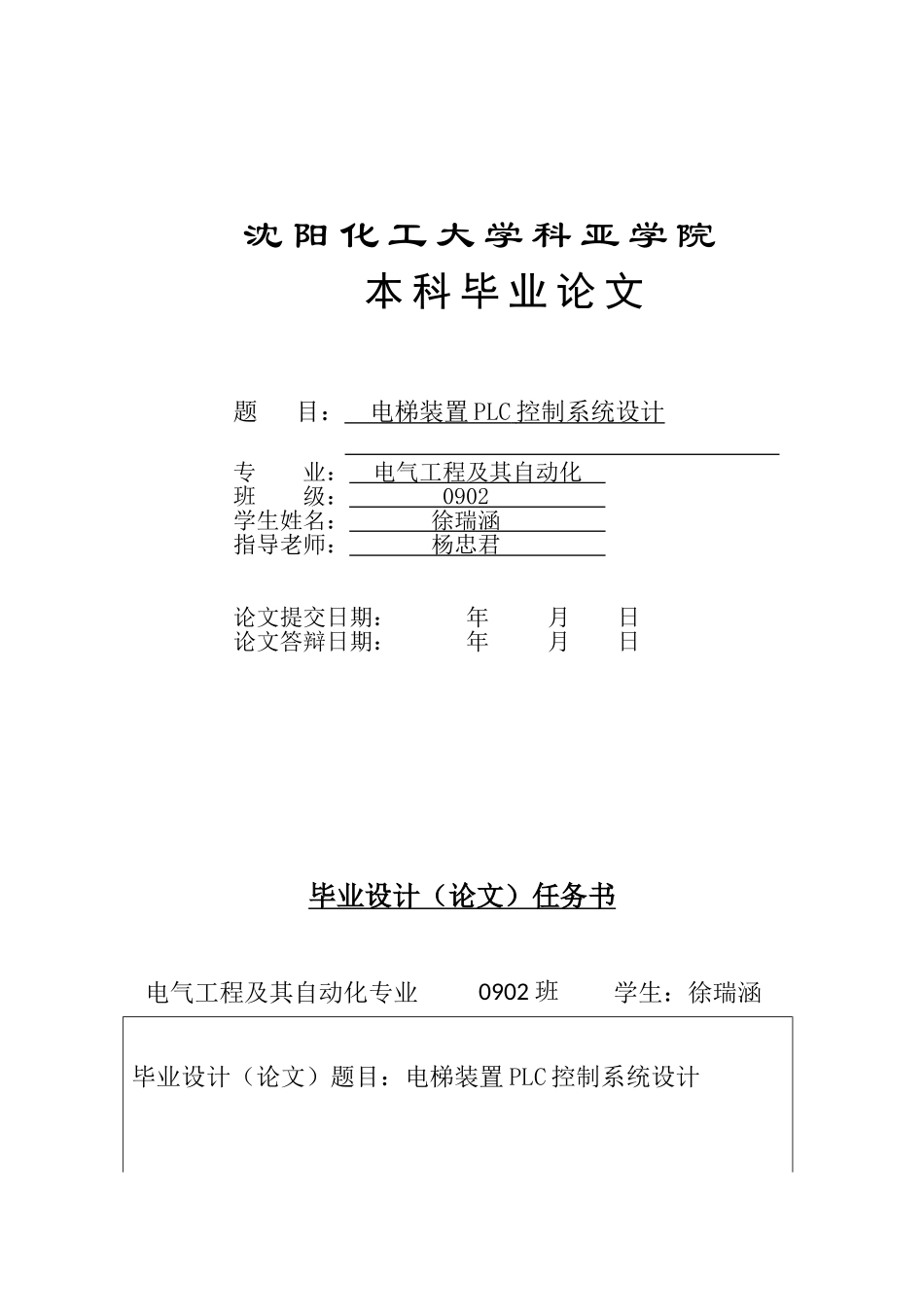

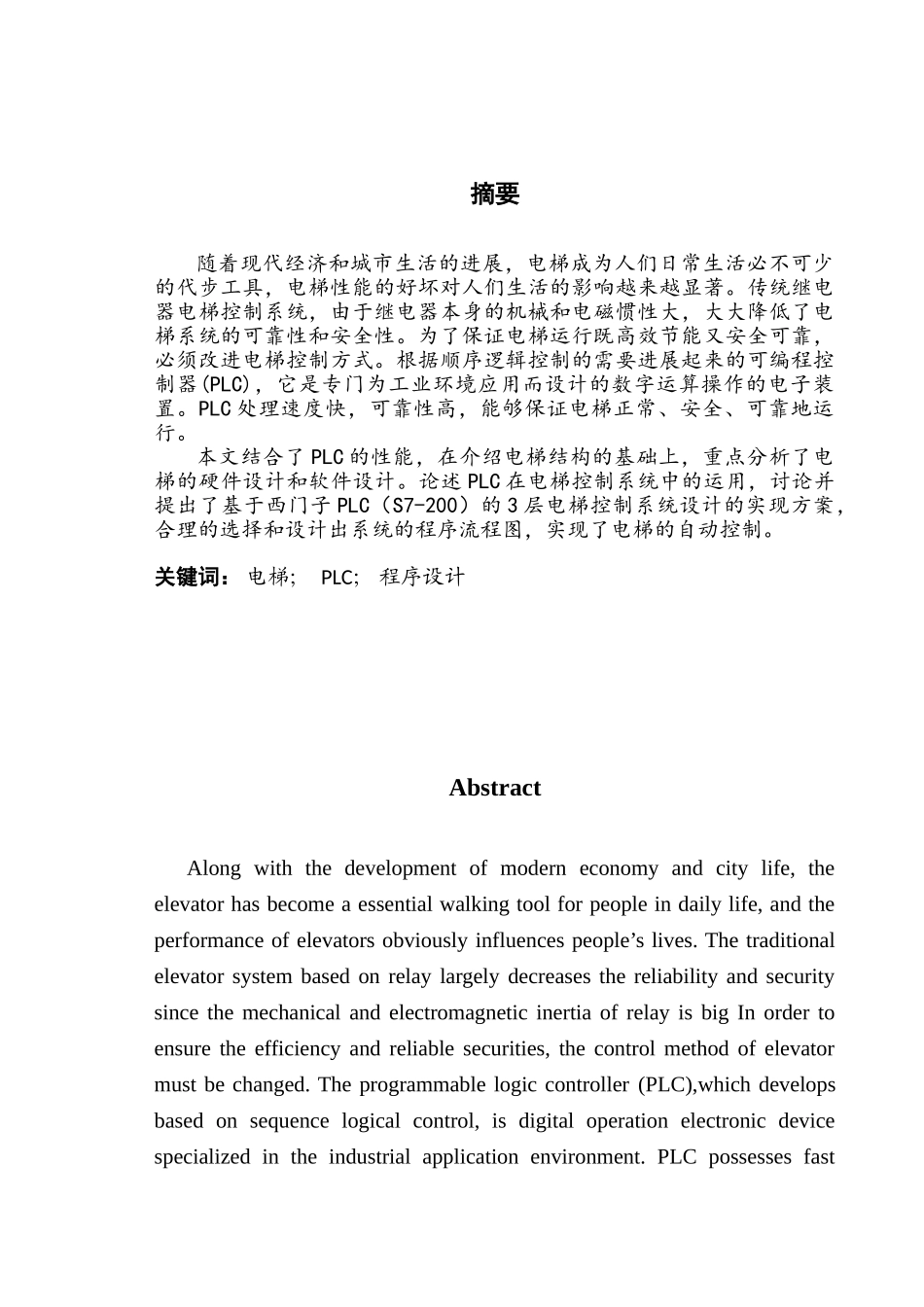

沈 阳 化 工 大 学 科 亚 学 院 本 科 毕 业 论 文题 目： 电梯装置 PLC 控制系统设计 专 业： 电气工程及其自动化 班 级： 0902 学生姓名： 徐瑞涵 指导老师： 杨忠君 论文提交日期： 年 月 日论文答辩日期： 年 月 日毕业设计（论文）任务书电气工程及其自动化专业0902 班学生：徐瑞涵毕业设计（论文）题目：电梯装置 PLC 控制系统设计毕业设计（论文）内容：PLC 程序设计部分:学习编程软件 Step7-MicroWin，根据设计要求设计电梯控制系统的控制程序；WINCC 监控组态部分：学习监控组态软件 WINCC，根据设计要求设电梯控制系统的监控画面。毕业设计（论文）专题部分：在可编程控制器（PLC）的编程环境下通过对电梯运动过程的分析写出电梯运动过程的控制程序，运用西门子仿真软件S7-200 对该控制系统进行仿真。 起止时间：2025 年 4 月 1 日——2025 年 6 月 3 日指导老师： 签字 年 月 日摘要随着现代经济和城市生活的进展，电梯成为人们日常生活必不可少的代步工具，电梯性能的好坏对人们生活的影响越来越显著。传统继电器电梯控制系统，由于继电器本身的机械和电磁惯性大，大大降低了电梯系统的可靠性和安全性。为了保证电梯运行既高效节能又安全可靠，必须改进电梯控制方式。根据顺序逻辑控制的需要进展起来的可编程控制器(PLC)，它是专门为工业环境应用而设计的数字运算操作的电子装置。PLC 处理速度快，可靠性高，能够保证电梯正常、安全、可靠地运行。本文结合了 PLC 的性能，在介绍电梯结构的基础上，重点分析了电梯的硬件设计和软件设计。论述 PLC 在电梯控制系统中的运用，讨论并提出了基于西门子 PLC（S7-200）的 3 层电梯控制系统设计的实现方案，合理的选择和设计出系统的程序流程图，实现了电梯的自动控制。关键词： 电梯； PLC； 程序设计AbstractAlong with the development of modern economy and city life, the elevator has become a essential walking tool for people in daily life, and the performance of elevators obviously influences people’s lives. The traditional elevator system based on relay largely decreases the reliability and security since the mechanical and electromagnetic inertia of relay is big In order to ensure the efficiency and reliable...
