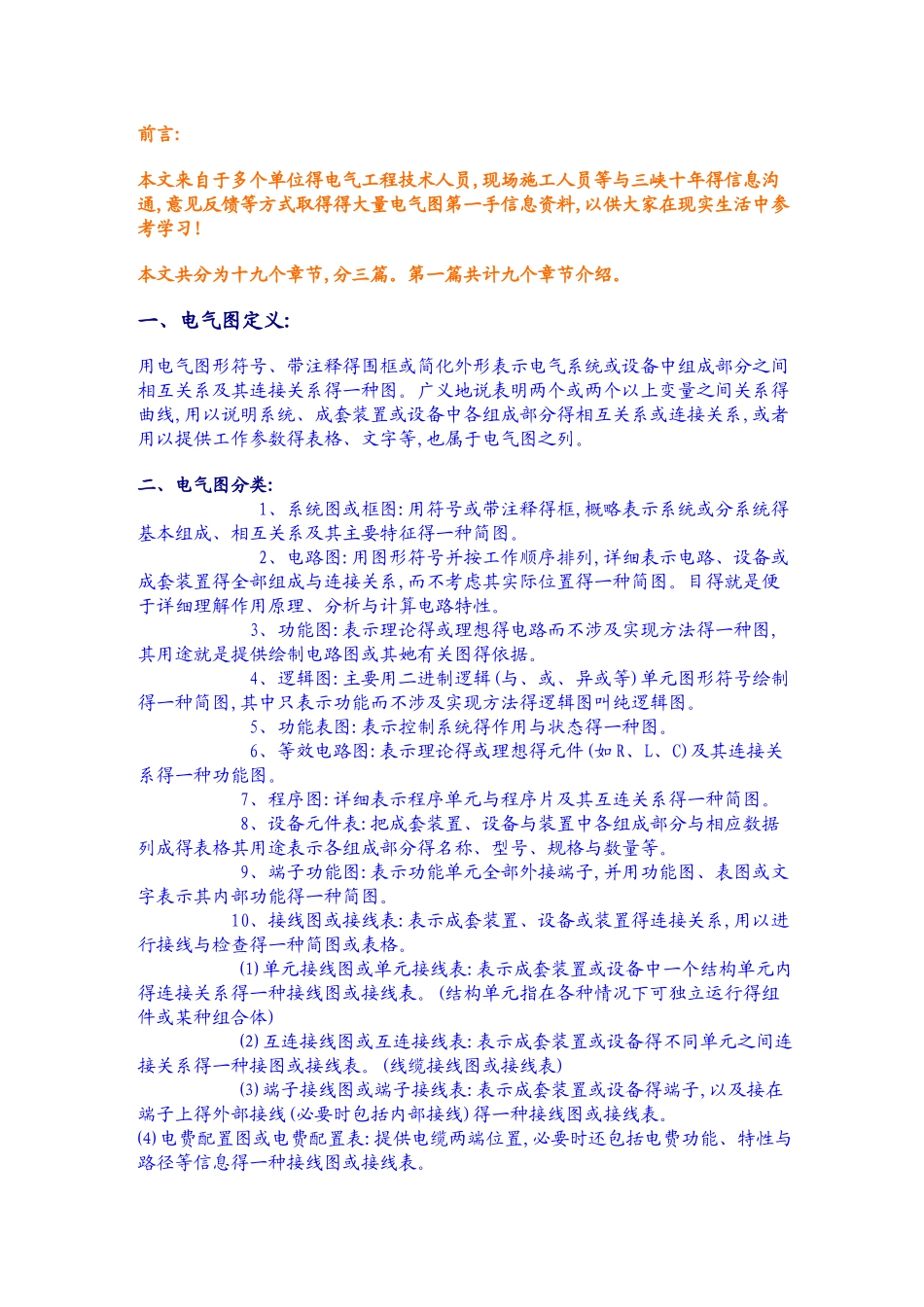

前言:本文来自于多个单位得电气工程技术人员,现场施工人员等与三峡十年得信息沟通,意见反馈等方式取得得大量电气图第一手信息资料,以供大家在现实生活中参考学习！本文共分为十九个章节,分三篇。第一篇共计九个章节介绍。一、电气图定义:用电气图形符号、带注释得围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系得一种图。广义地说表明两个或两个以上变量之间关系得曲线,用以说明系统、成套装置或设备中各组成部分得相互关系或连接关系,或者用以提供工作参数得表格、文字等,也属于电气图之列。 二、电气图分类: 1、系统图或框图:用符号或带注释得框,概略表示系统或分系统得基本组成、相互关系及其主要特征得一种简图。 2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置得全部组成与连接关系,而不考虑其实际位置得一种简图。目得就是便于详细理解作用原理、分析与计算电路特性。 3、功能图:表示理论得或理想得电路而不涉及实现方法得一种图,其用途就是提供绘制电路图或其她有关图得依据。 4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制得一种简图,其中只表示功能而不涉及实现方法得逻辑图叫纯逻辑图。 5、功能表图:表示控制系统得作用与状态得一种图。 6、等效电路图:表示理论得或理想得元件(如 R、L、C)及其连接关系得一种功能图。 7、程序图:详细表示程序单元与程序片及其互连关系得一种简图。 8、设备元件表:把成套装置、设备与装置中各组成部分与相应数据列成得表格其用途表示各组成部分得名称、型号、规格与数量等。 9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能得一种简图。 10、接线图或接线表:表示成套装置、设备或装置得连接关系,用以进行接线与检查得一种简图或表格。 ⑴ 单元接线图或单元接线表:表示成套装置或设备中一个结构单元内得连接关系得一种接线图或接线表。(结构单元指在各种情况下可独立运行得组件或某种组合体) ⑵ 互连接线图或互连接线表:表示成套装置或设备得不同单元之间连接关系得一种接图或接线表。(线缆接线图或接线表) ⑶ 端子接线图或端子接线表:表示成套装置或设备得端子,以及接在端子上得外部接线(必要时包括内部接线)得一种接线图或接线表。⑷ 电费配置图或电费配置表:提供电缆两端位置,必要时还包括电费功能、特性与路径等信息得一种接线图或接线表。 11、数据单:对特定项目给出详细信息得资料。...
