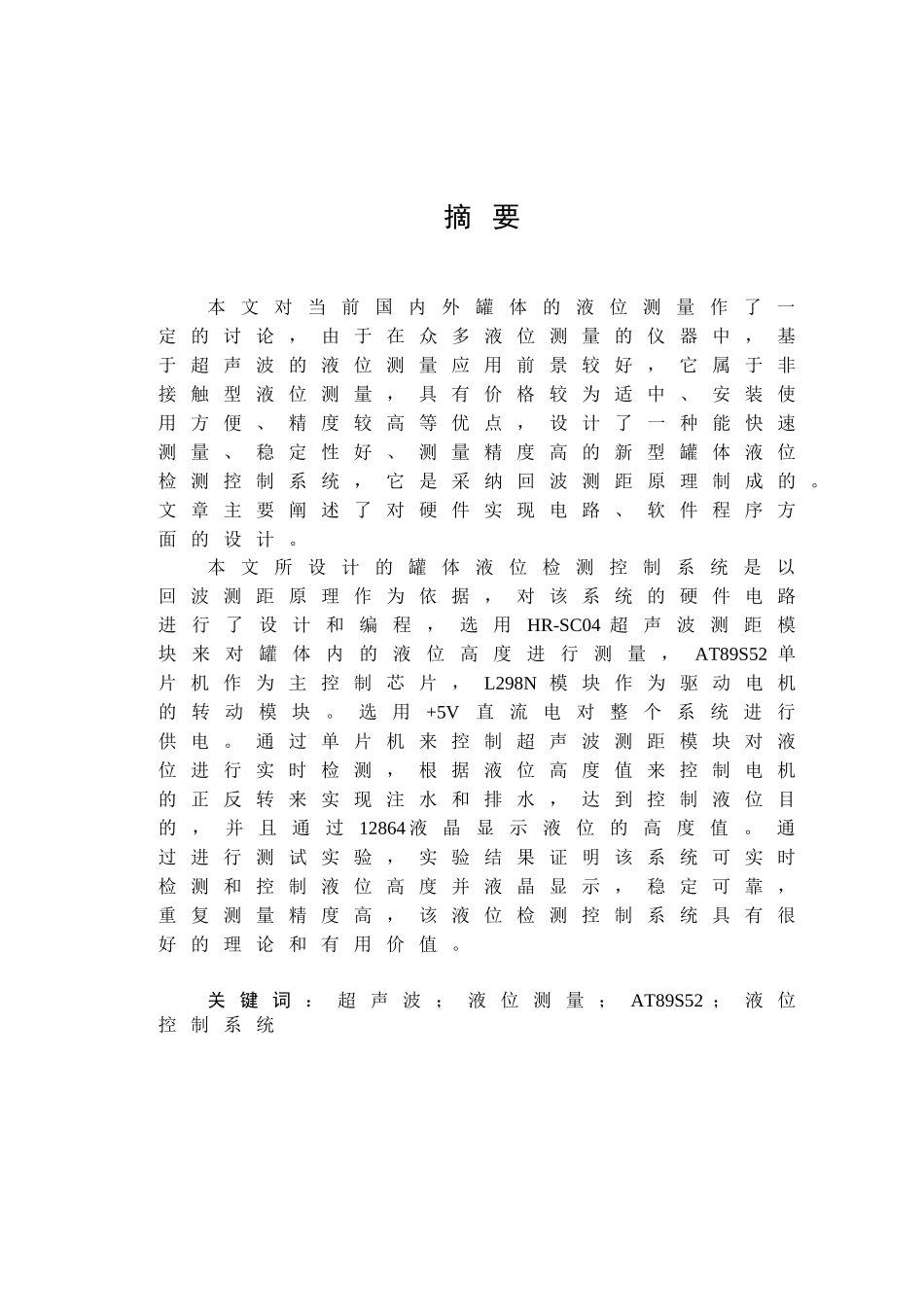

摘 要本 文对 当 前 国 内 外 罐 体 的 液 位 测 量 作 了 一定 的 讨 论 ， 由 于 在 众 多 液 位 测 量 的 仪 器 中 ， 基于 超 声 波 的 液 位 测 量 应 用 前 景 较 好 ， 它 属 于 非接 触 型 液 位 测 量 ， 具 有 价 格 较 为 适 中 、 安 装 使用 方 便 、 精 度 较 高 等 优 点 ， 设 计 了 一 种 能 快 速测 量 、 稳 定 性 好 、 测 量 精 度 高 的 新 型 罐 体 液 位检 测 控 制 系 统 ， 它 是 采 纳 回 波 测 距 原 理 制 成 的 。文 章 主 要 阐 述 了 对 硬 件 实 现 电 路 、 软 件 程 序 方面 的 设 计 。本 文 所 设 计 的 罐 体 液 位 检 测 控 制 系 统 是 以回 波 测 距 原 理 作 为 依 据 ， 对 该 系 统 的 硬 件 电 路进 行 了 设 计 和 编 程 ， 选 用HR-SC04 超 声 波 测 距 模块 来 对 罐 体 内 的 液 位 高 度 进 行 测 量 ，AT89S52 单片 机 作 为 主 控 制 芯 片 ， L298N 模 块 作 为 驱 动 电 机的 转 动 模 块 。 选 用+5V直 流 电 对 整 个 系 统 进 行供 电 。 通 过 单 片 机 来 控 制 超 声 波 测 距 模 块 对 液位 进 行 实 时 检 测 ， 根 据 液 位 高 度 值 来 控 制 电 机的 正 反 转 来 实 现 注 水 和 排 水 ， 达 到 控 制 液 位 目的 ， 并 且 通 过12864 液 晶 显 示 液 位 的 高 度 值 。 通过 进 行 测 试 实 验 ， 实 验 结 果 证 明 该 系 统 可 实 时检 测 和 控 制 液 位 高 度 并 液 晶 显 示 ， 稳 定 可 靠 ，重 复 测 量 精 度 高 ， 该 液 位 检 测 控 制 系 统 具 有 很好 的 理 论 和 有 用 价 值 。 关 键 词 ： 超 声 波 ； 液 位 测 量 ； AT89S52 ； 液 位控 制 系 统Abstract Certain research about current domestic and international liquid level measurement has been made in this article. Among these measuring apparatus, the one with ultrasonic is much better. It is a non-contac...
