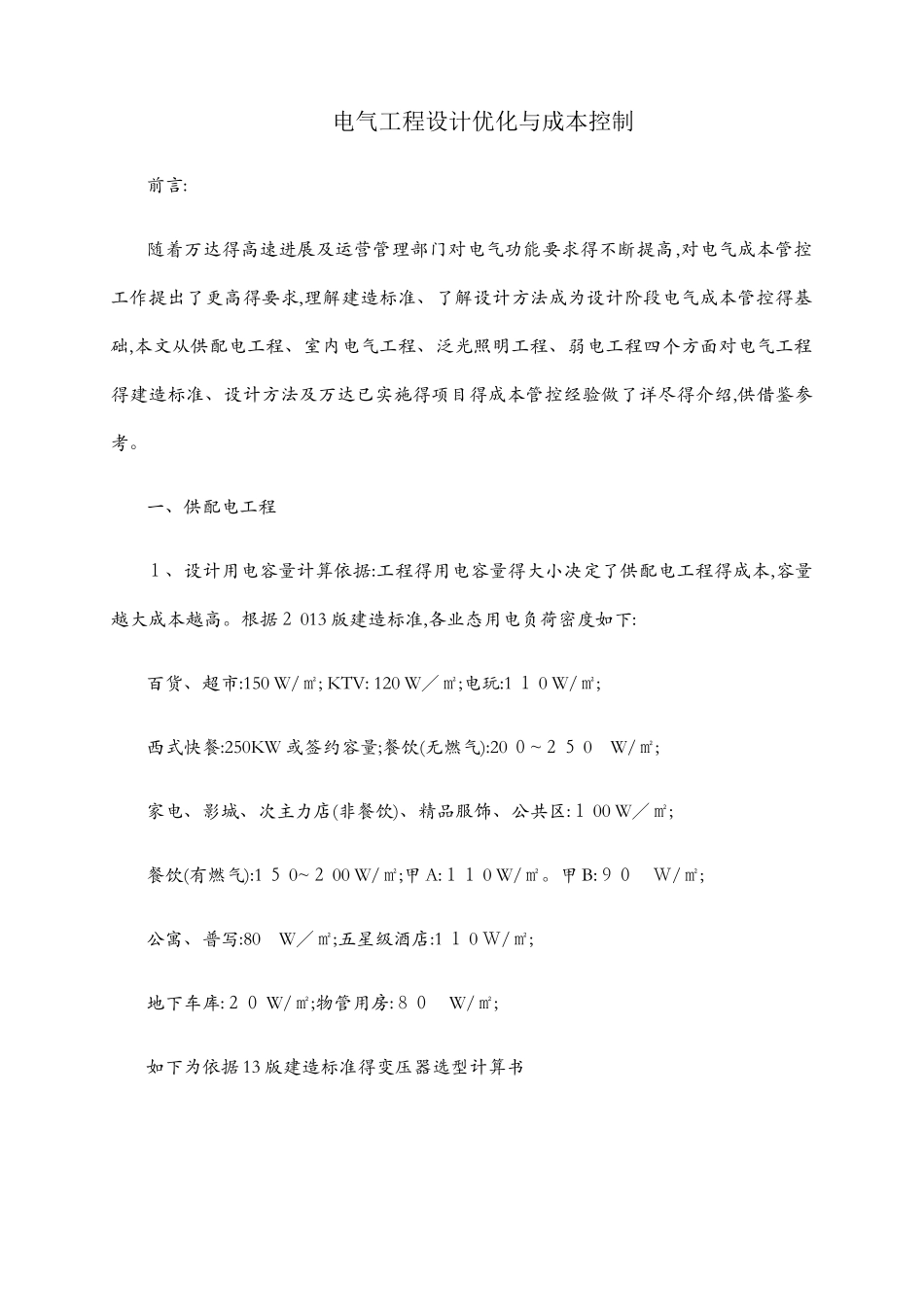

电气工程设计优化与成本控制前言:随着万达得高速进展及运营管理部门对电气功能要求得不断提高,对电气成本管控工作提出了更高得要求,理解建造标准、了解设计方法成为设计阶段电气成本管控得基础,本文从供配电工程、室内电气工程、泛光照明工程、弱电工程四个方面对电气工程得建造标准、设计方法及万达已实施得项目得成本管控经验做了详尽得介绍,供借鉴参考。一、供配电工程１、设计用电容量计算依据:工程得用电容量得大小决定了供配电工程得成本,容量越大成本越高。根据２ 013 版建造标准,各业态用电负荷密度如下:百货、超市:150 W/㎡; KTV: 120 W／㎡;电玩:1 １ 0 W/㎡; 西式快餐:250KW 或签约容量;餐饮(无燃气):20 ０~２５ 0 W/㎡;家电、影城、次主力店(非餐饮)、精品服饰、公共区:１ 00 W／㎡;餐饮(有燃气):1 ５ 0~２ 00 W/㎡;甲 A:１１ 0 W/㎡。甲 B:９０ Ｗ/㎡;公寓、普写:80 W／㎡;五星级酒店:1 １ 0 Ｗ/㎡;地下车库:２０ W/㎡;物管用房:８０ W/㎡;如下为依据 13 版建造标准得变压器选型计算书2、供配电系统示意图3、外电源工程:外电源工程指上一级变电站至项目开闭所得独立专用电源线路工程。 上一级变电站就就是指为在建项目提供电源得变电站,通常就就是２２ 0/35KV、１10/10KV、66/1 ０ KV、35/10KV 变电站,由城市供电部门掌控。外电源得选择主要依据:(1)电压等级:外电源常用得供电电压有:10KV、2 ０ KV、3 ５ KV。选用什么电压等级外电源需根据当地供电条件来决定。(2)项目总用电容量:设计电容量越大,外电源回路越多。(3)每一条独立专用回路供电容量:电源电压等级越高,每回路所带得容量越大。通常情况下 10 Ｋ V 专用回路所带容量在 6000—10000KVA 左右,2 ０ KV 专用回路所带容量在 10 ０ 00—1 ６ 000KVA 左右,35KV 专用回路所带容量在 1 ６ 000—25 ０ 00 Ｋ VA 左右。(４)开闭所得供电方式,通常商业综合体每个开闭所应采纳两路独立专用电源供电。 1) 两路电源同时供电,互为备用; 当其中一路中断供电,另一路电源应能满足全部一级负荷及二级负荷得供电要求。 外电源回路数=总用电容量/每条回路得供电容量。 这就就是经济上较合理得一种方式,设备利用率高,成本最优。2)两路电源供电,一用一备; 正常工作时,一路电源供电,另一路备用(不带负荷) 外电源回路数=2 x(总用电容量/每条回路得容量) 供电可靠性高,成本高,所有负荷 100%备供。(５)根...
