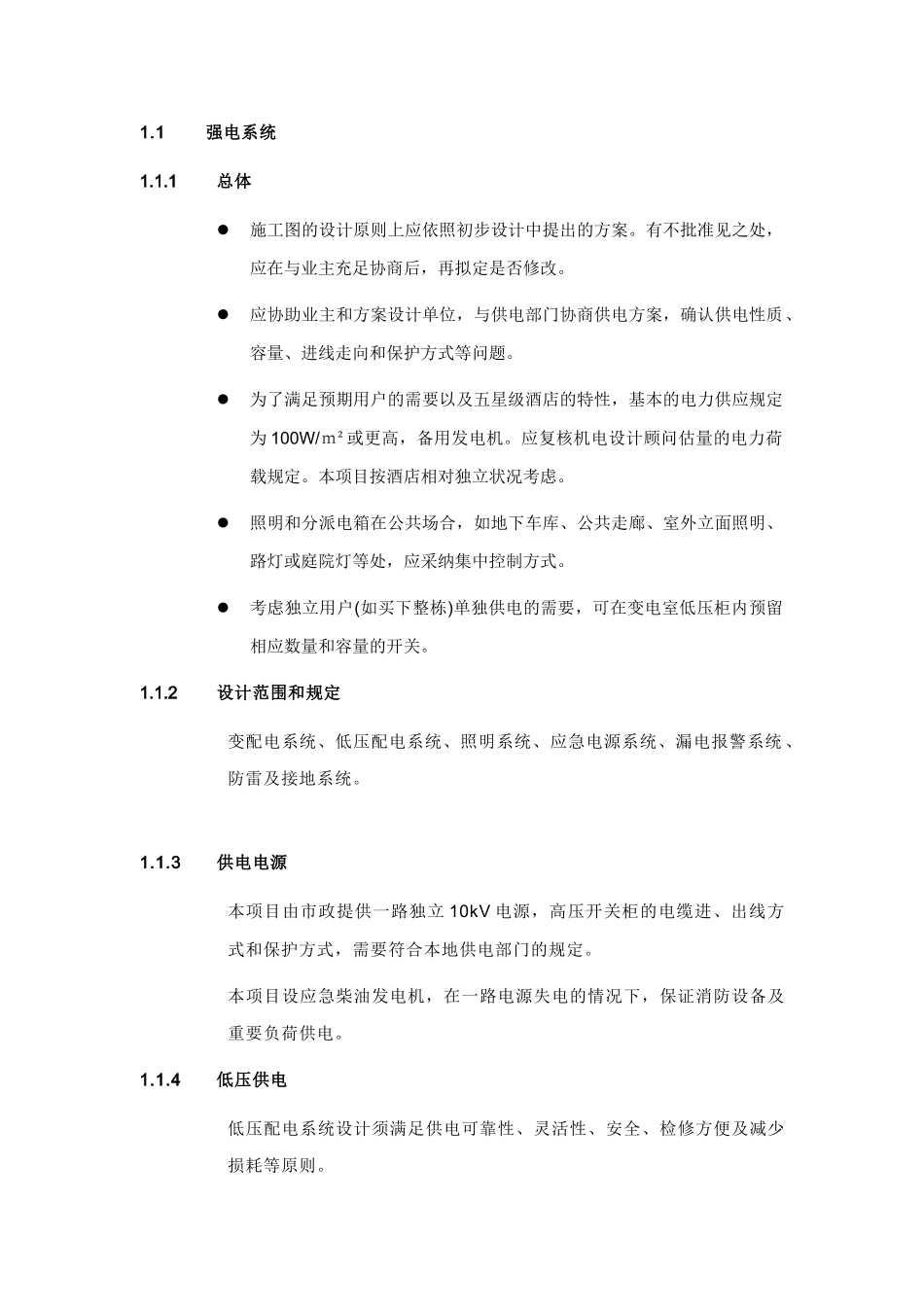

1.1强电系统1.1.1总体施工图的设计原则上应依照初步设计中提出的方案。有不批准见之处，应在与业主充足协商后，再拟定是否修改。应协助业主和方案设计单位，与供电部门协商供电方案，确认供电性质、容量、进线走向和保护方式等问题。为了满足预期用户的需要以及五星级酒店的特性，基本的电力供应规定为 100W/ｍ²或更高，备用发电机。应复核机电设计顾问估量的电力荷载规定。本项目按酒店相对独立状况考虑。照明和分派电箱在公共场合，如地下车库、公共走廊、室外立面照明、路灯或庭院灯等处，应采纳集中控制方式。考虑独立用户(如买下整栋)单独供电的需要，可在变电室低压柜内预留相应数量和容量的开关。1.1.2设计范围和规定变配电系统、低压配电系统、照明系统、应急电源系统、漏电报警系统 、防雷及接地系统。1.1.3供电电源本项目由市政提供一路独立 10kV 电源，高压开关柜的电缆进、出线方式和保护方式，需要符合本地供电部门的规定。本项目设应急柴油发电机，在一路电源失电的情况下，保证消防设备及重要负荷供电。1.1.4低压供电低压配电系统设计须满足供电可靠性、灵活性、安全、检修方便及减少损耗等原则。A.低 压 供 电 由 干 式 （ 浇 注 树 脂 封 装 ） 变 压 器 将 10kV 降 压 至380/220V。供电系统采纳 TN-S 系统，即三相五线制，变压器低压中性点接地，中性线与保护地线分开。B.低压配电系统由低压配电屏，采纳放射式或树干式经电力竖井及分层配电小室，再分送至各用电点。C.一般动力照明设备由低压配电屏，采纳树干式经电力竖井及分层配电小室，送电到各区域配电箱，再分送至各用电点。D.其它功能区采纳电缆配电至各层配电箱或各区域配电箱，由各层配电箱或各区域配电箱送电至各用电点。E.标准层一般负荷均为树干式配电。采纳单密集母线送至各层配电箱，由层配电箱送电给各酒店客房配电箱，由客房配电箱至各用电点。F.消防负荷(如消防控制室、消防水泵、消防电梯、防排烟设备、火灾自动报警等)以及重要负荷(如电话、电讯、安保等弱电设备、厨房冷库等)采纳双电源，以电缆放射方式送到相应机房和区域的动力配电箱。G.备用柴油发电机须有足够容量，供应所有消防设备，以及其它重要负荷如：冷库、厨房烟罩排风、地下室排水泵、电话互换机、每区起码 1 个生活/热水供水泵、电梯(可手动投入供电。非消防电梯可不必末端互投，电源引自低压柜应急段即可)，以及大堂、大堂吧、全日餐厅、总统套、部...
