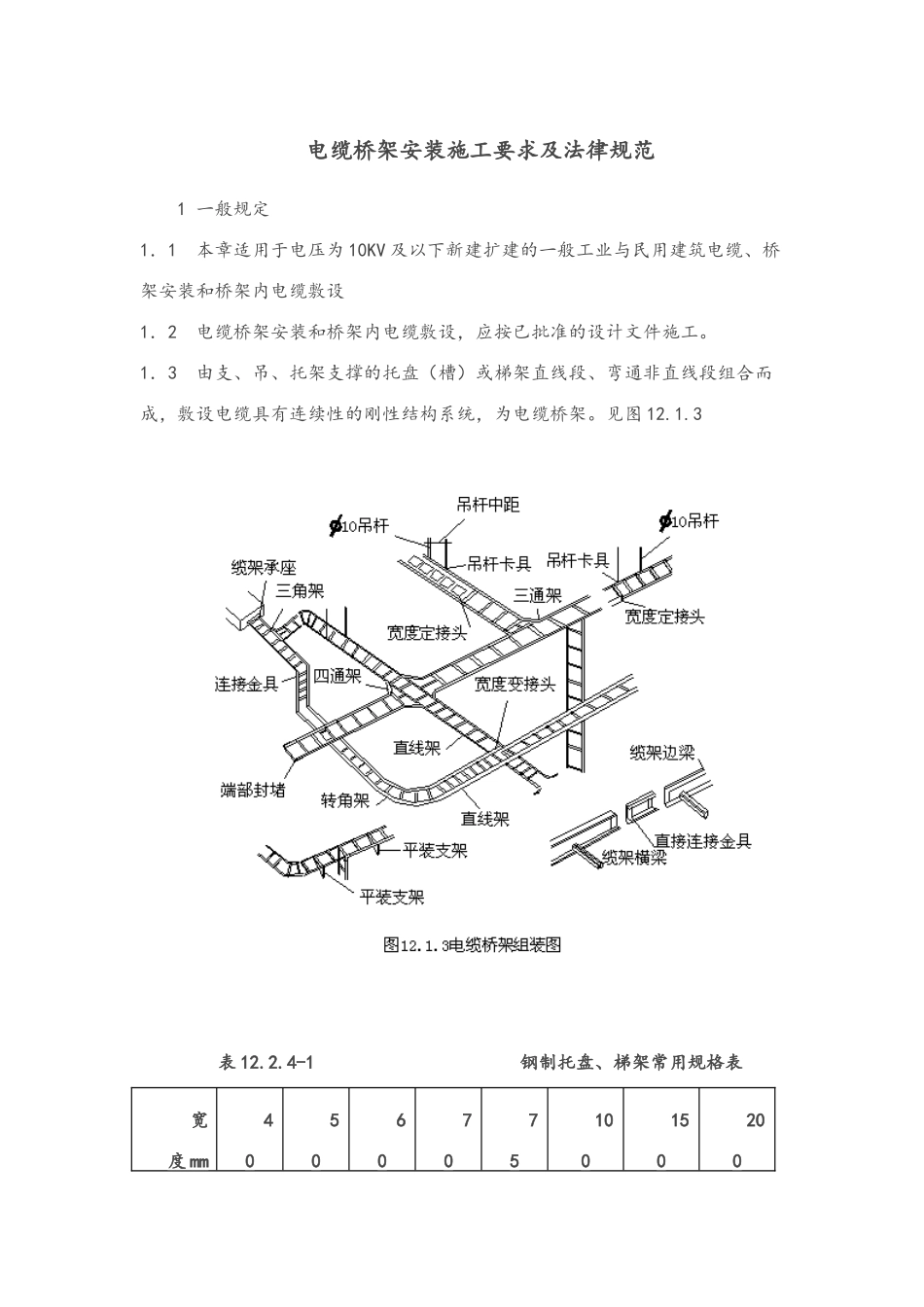

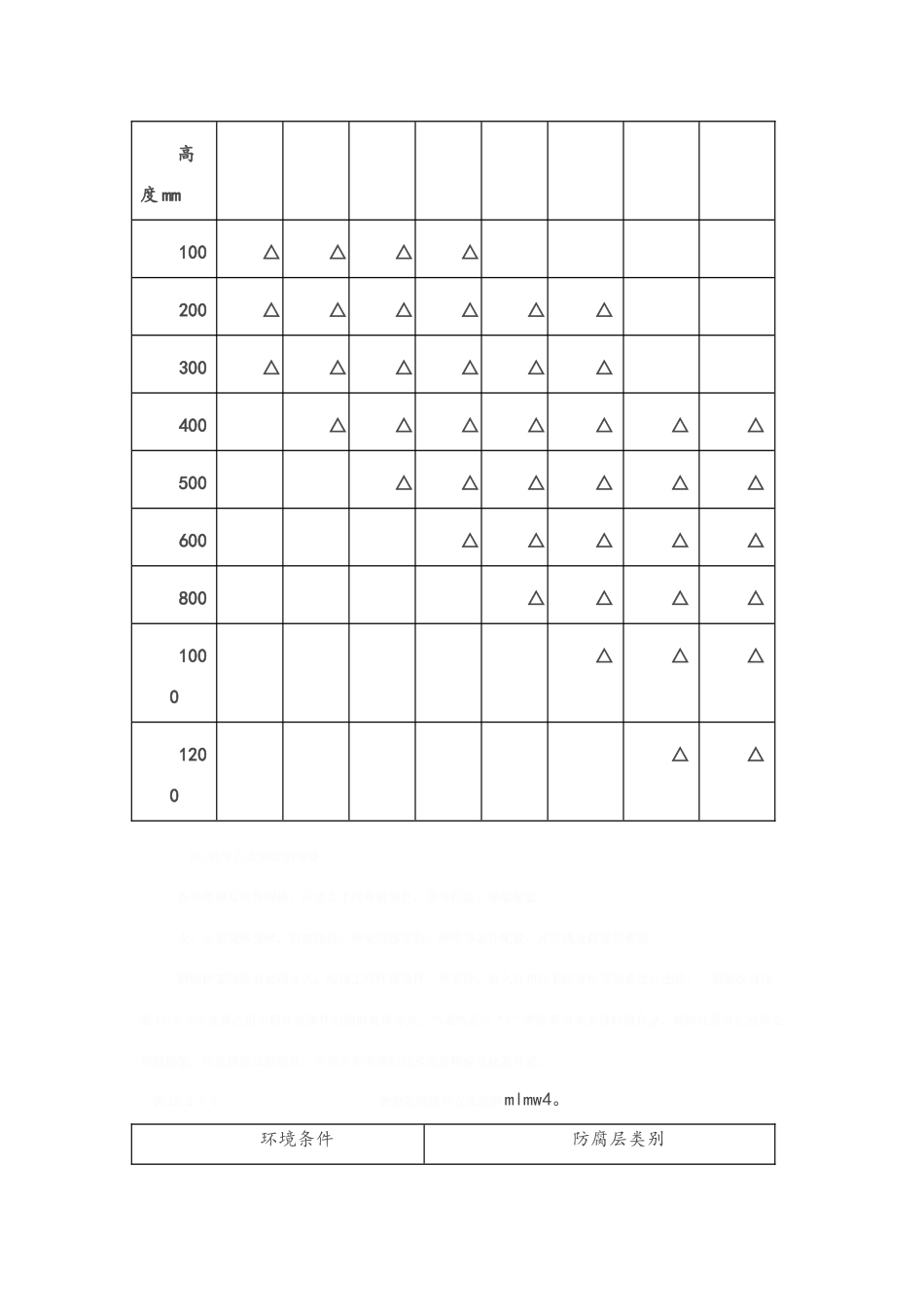

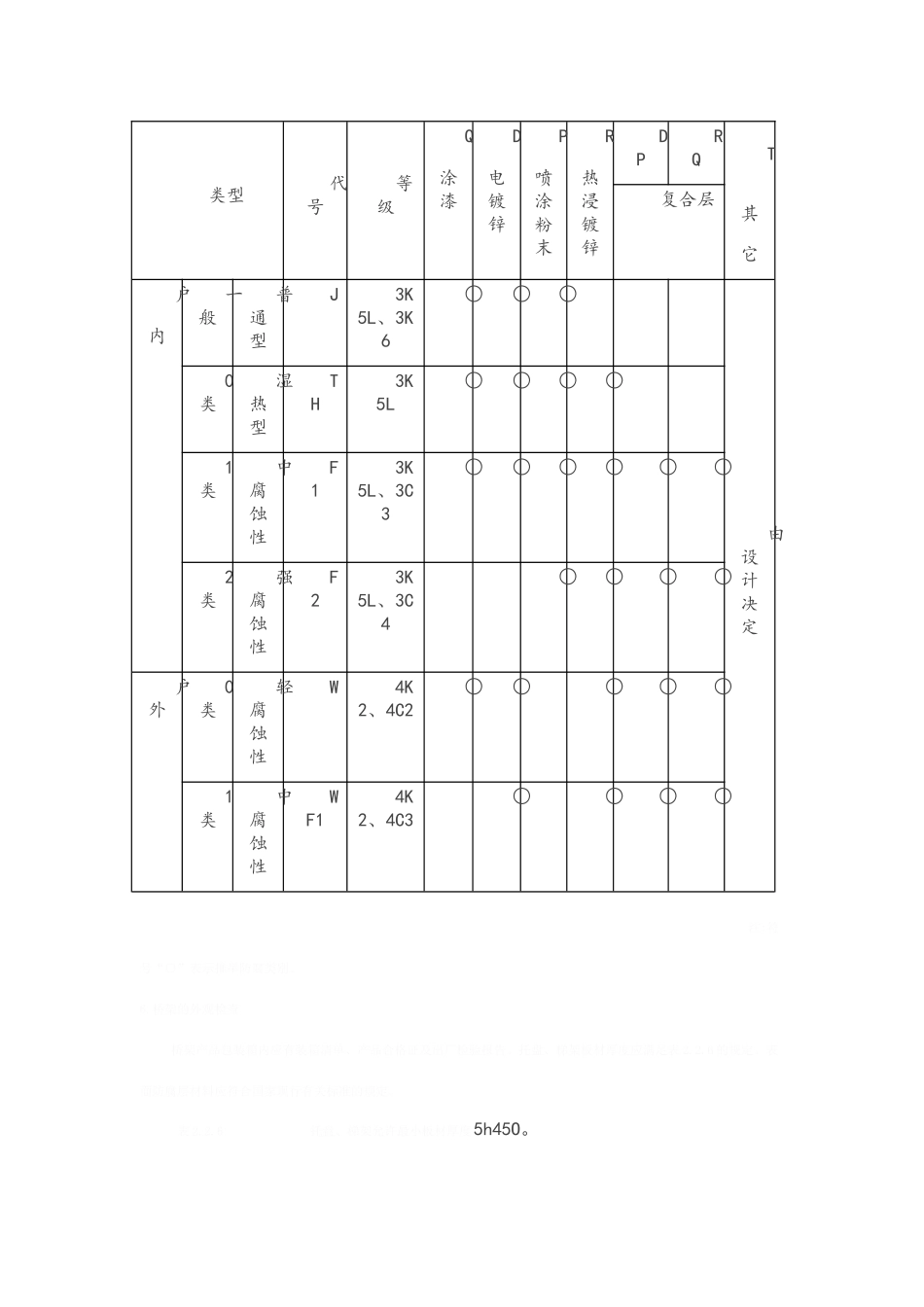

电缆桥架安装施工要求及法律规范1 一般规定1.1 本章适用于电压为 10KV 及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1.2 电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工。1.3 由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。见图 12.1.3 表 12.2.4-1 钢制托盘、梯架常用规格表宽度 mm4050607075100150200高度 mm100△△△△200△△△△△△300△△△△△△400△△△△△△△500△△△△△△600△△△△△800△△△△1000△△△1200△△ 注:符号△表示常用规格。 各类弯通及附件规格,应适合工程布置条件,并与托盘、梯架配套。 支、吊架规格选择,应按托盘、梯架规格层数、跨距等条件配置,并应满足荷载的要求。 钢制桥架的表面处理方式,应按工程环境条件、重要性、耐久性和技术经济性等因素进行选择。一般情况宜按表 12.2.4-2 选择适用工程环境条件的防腐处理方式。当采纳表中“T”类防腐方式为镀锌镍合金、高纯化等其它防腐处理的桥架,应按规定试验验证,并应具有明确的技术质量指标及检测方式。 表 12.2.4-2 表面防腐处理方式选择mlmw4。环境条件防腐层类别类型代号等级Q涂漆D电镀锌P喷涂粉末R热浸镀锌DPRQT其它复合层户内一般普通型J3K5L、3K6○○○由设计决定0类湿热型TH3K5L○○○○1类中腐蚀性F13K5L、3C3○○○○○○2类强腐蚀性F23K5L、3C4○○○○户外0类轻腐蚀性W4K2、4C2○○○○○1类中腐蚀性WF14K2、4C3○○○○ 注:符号“○”表示推举防腐类别。6.桥架的外观检查 桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。托盘、梯架板材厚度应满足表 2.2.6 的规定。表面防腐层材料应符合国家现行有关标准的规定。 表 2.2.6 托盘、梯架允许最小板材厚度5h45O。托盘、梯架宽度(㎜)允许最小厚度(㎜)< 4001.5400~8002.0> 8002.5热浸镀锌的托盘、桥架镀层表面应均匀,无毛刺、过烧、挂灰、伤痕、局部未镀锌(直径 2mm 以上)等缺陷,不得有影响安装的锌瘤。螺纹的镀层应光滑,螺栓连接件应能拧入。 电镀锌的锌层表面应光滑均匀,致密。不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。 喷涂应平整、光滑、均匀、不起皮、无气泡水泡。 桥架焊缝表面均匀,不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。 桥架螺栓孔径,在螺杆直径不大于 M16 时,可比螺杆直径大 2mm。 螺栓连接孔...
