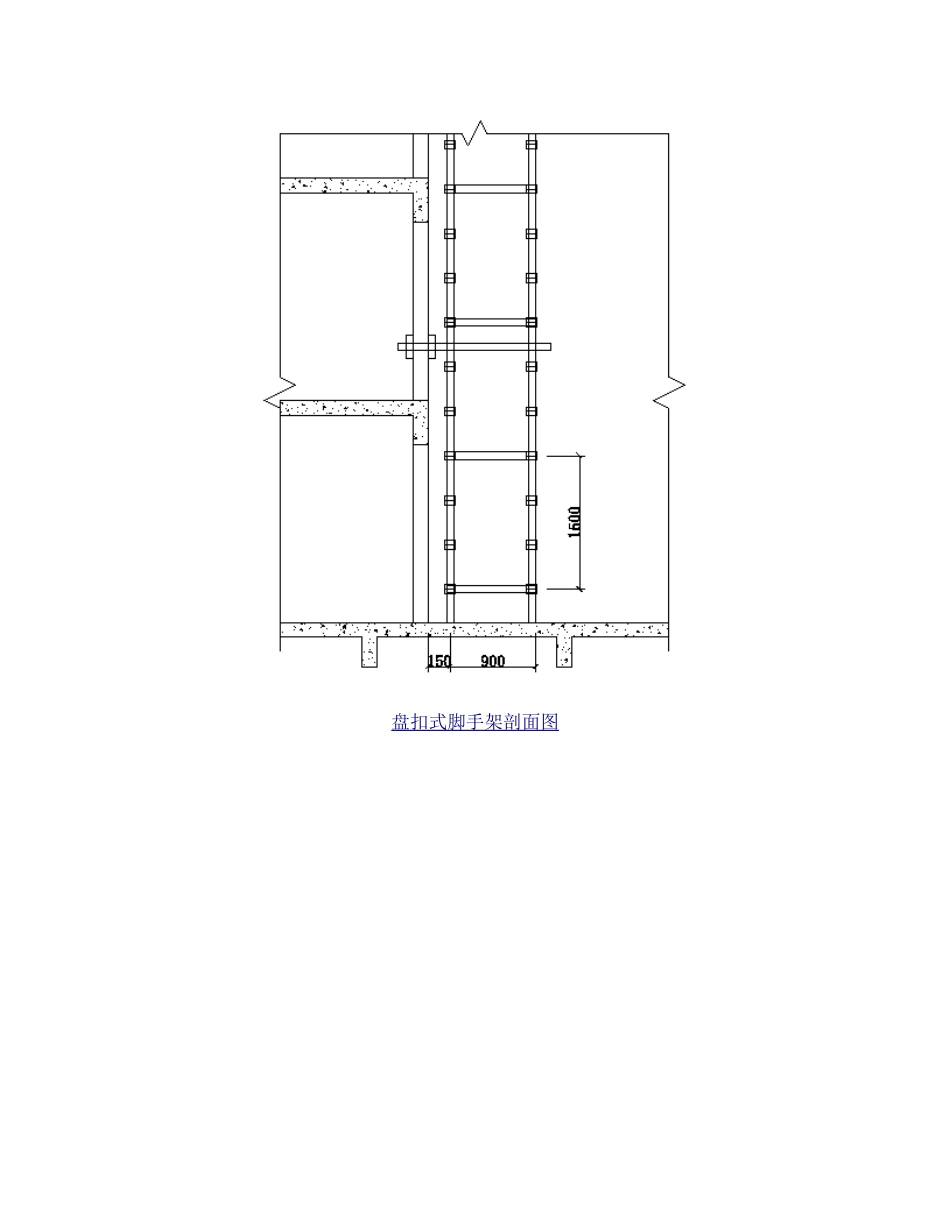

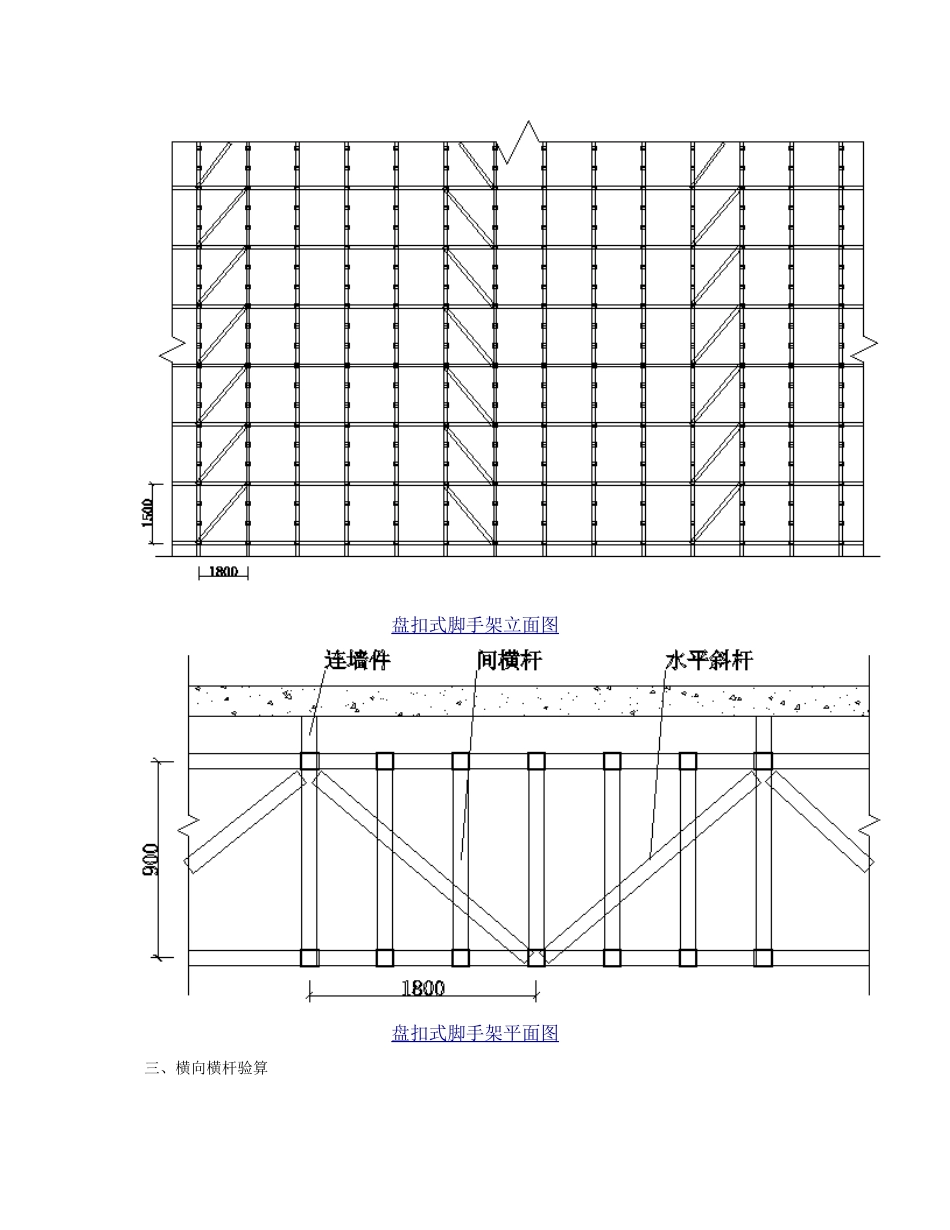

盘扣式脚手架计算书 计算依据: 1 、《建筑施工承插型盘扣式钢管支架安全技术规程》 JGJ231-2025 2、《建筑地基基础设计法律规范》GB50007-2025 3、《建筑结构荷载法律规范》GB50009-2025 4、《钢结构设计法律规范》GB50017-2025 一、脚手架参数脚手架架体高度H(m)13、4脚手架沿纵向搭设长度L(m)25立杆纵向间距la(m)1、8立杆横向间距lb(m)0、9立杆步距h(m)1、5脚手架总步数n8顶部防护栏杆高h1(m)1、2纵横向扫地杆距立杆底距离h2(mm)200内立杆离建筑物距离a(mm)150脚手架立杆安放位置混凝土板 二、荷载设计脚手板类型冲压钢脚手板脚手板自重标准值Gkjb(kN/m2)0、35脚手板铺设方式6步1设密目式安全立网自重标准值Gkmw(kN/m2)0、01挡脚板类型冲压钢脚手板挡板栏杆与挡脚板自重标准值Gkdb(kN/m)0、17挡脚板铺设方式6步1设装修脚手架作业层数nzj1装修脚手架荷载标准值Qkzj(kN/m2)2风荷载标准值ωk(kN/m2)(连墙件、立杆稳定性)基本风压ω0(kN/m2) 0、40、688,0、445风荷载高度变化系数μz(连墙件、立杆稳定性)1、687,1、09风荷载体型系数μs1、02 搭设示意图盘扣式脚手架剖面图盘扣式脚手架立面图盘扣式脚手架平面图 三、横向横杆验算横向横杆钢管类型A-SG-1500横向横杆自重Gkhg(kN)0、05单跨间横杆根数njg2间横杆钢管类型B-SG-1500间横杆自重Gkjg(kN)0、043纵向横杆钢管类型B-SG-1500纵向横杆自重Gkzg(kN)0、043横向横杆抗弯强度设计值(f)(N/mm2)205横向横杆截面惯性矩I(mm4)92800横向横杆弹性模量E(N/mm2)206000横向横杆截面抵抗矩W(mm3)3860 承载力使用极限状态 q=1、2×(Gkhg/lb+Gkjb×la/(njg+1) )+1、4×Qkzj × la /( njg +1) =1、2×(0、050/0、9+0、35×1、8/(2+1))+1、4×2、0×1、8/(2+1)=1、999kN/m 正常使用极限状态 q＇=(Gkhg/lb+Gkjb×la/(njg+1) )+Qkzj × la /( njg +1) =(0、050/0、9+0、35×1、8/(2+1))+2、0×1、8/(2+1)=1、466kN/m 计算简图如下 1、抗弯验算 Mmax=qlb2/8=1、999×0、92/8=0、202kN·m σ=Mmax/W=0、202×106/3860=52、43N/mm2≤[f]=205N/mm2 满足要求。 2、挠度验算 Vmax=5q＇lb4/(384EI)=5×1、466×9004/(384×206000×92800) =0、65mm≤[ν]＝min[lb/150,10] = min[900/150,10] =6mm 满足要求。 3、支座反力计算 承载力使用极限状态 R1=R2= qlb/2=1、999×0、9/2=0、899kN 正常使用极限状态 R1＇=R2＇= q＇lb/2=1、466×0、9/2=0、659kN 四、间横杆验算单跨间...
