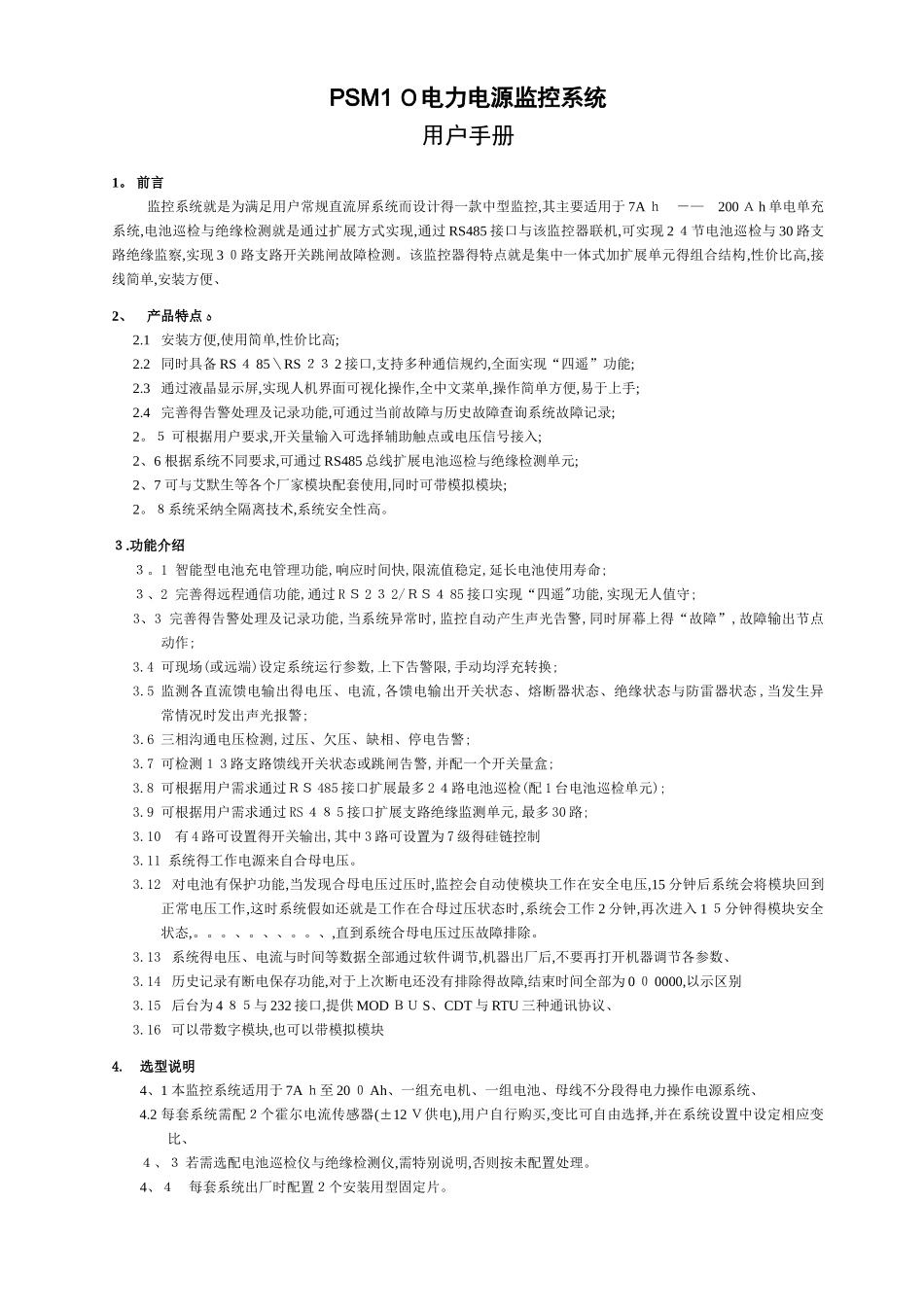

PSM1 ０电力电源监控系统用户手册1。 前言监控系统就是为满足用户常规直流屏系统而设计得一款中型监控,其主要适用于 7A ｈ －— 200 Ａ h 单电单充系统,电池巡检与绝缘检测就是通过扩展方式实现,通过 RS485 接口与该监控器联机,可实现 2 ４节电池巡检与 30 路支路绝缘监察,实现 3 ０路支路开关跳闸故障检测。该监控器得特点就是集中一体式加扩展单元得组合结构,性价比高,接线简单,安装方便、2、 产品特点ﻩ2.1 安装方便,使用简单,性价比高;2.2 同时具备 RS ４ 85＼RS ２３ 2 接口,支持多种通信规约,全面实现“四遥”功能;2.3 通过液晶显示屏,实现人机界面可视化操作,全中文菜单,操作简单方便,易于上手;2.4 完善得告警处理及记录功能,可通过当前故障与历史故障查询系统故障记录;2。５ 可根据用户要求,开关量输入可选择辅助触点或电压信号接入;2、6 根据系统不同要求,可通过 RS485 总线扩展电池巡检与绝缘检测单元;2、7 可与艾默生等各个厂家模块配套使用,同时可带模拟模块;2。８系统采纳全隔离技术,系统安全性高。３.功能介绍３。1 智能型电池充电管理功能,响应时间快,限流值稳定,延长电池使用寿命;３、2 完善得远程通信功能,通过 R Ｓ 2 ３ 2/ＲＳ４ 85 接口实现“四遥"功能,实现无人值守;3、3 完善得告警处理及记录功能,当系统异常时,监控自动产生声光告警,同时屏幕上得“故障”,故障输出节点动作;3.4 可现场(或远端)设定系统运行参数,上下告警限,手动均浮充转换;3.5 监测各直流馈电输出得电压、电流,各馈电输出开关状态、熔断器状态、绝缘状态与防雷器状态 ,当发生异常情况时发出声光报警;3.6 三相沟通电压检测,过压、欠压、缺相、停电告警;3.7 可检测１ 3 路支路馈线开关状态或跳闸告警,并配一个开关量盒;3.8 可根据用户需求通过ＲＳ 485 接口扩展最多 2 ４路电池巡检(配 1 台电池巡检单元);3.9 可根据用户需求通过 RS ４８ 5 接口扩展支路绝缘监测单元,最多 30 路;3.10 有 4 路可设置得开关输出,其中 3 路可设置为 7 级得硅链控制3.11 系统得工作电源来自合母电压。3.12 对电池有保护功能,当发现合母电压过压时,监控会自动使模块工作在安全电压,15 分钟后系统会将模块回到正常电压工作,这时系统假如还就是工作在合母过压状态时,系统会工作 2 分钟,再次进入 1 ５分钟得模块安全状态,。。。、。、、。。、,直到系统合母电压过压故障排除。3.13 系统得电压、电流...
