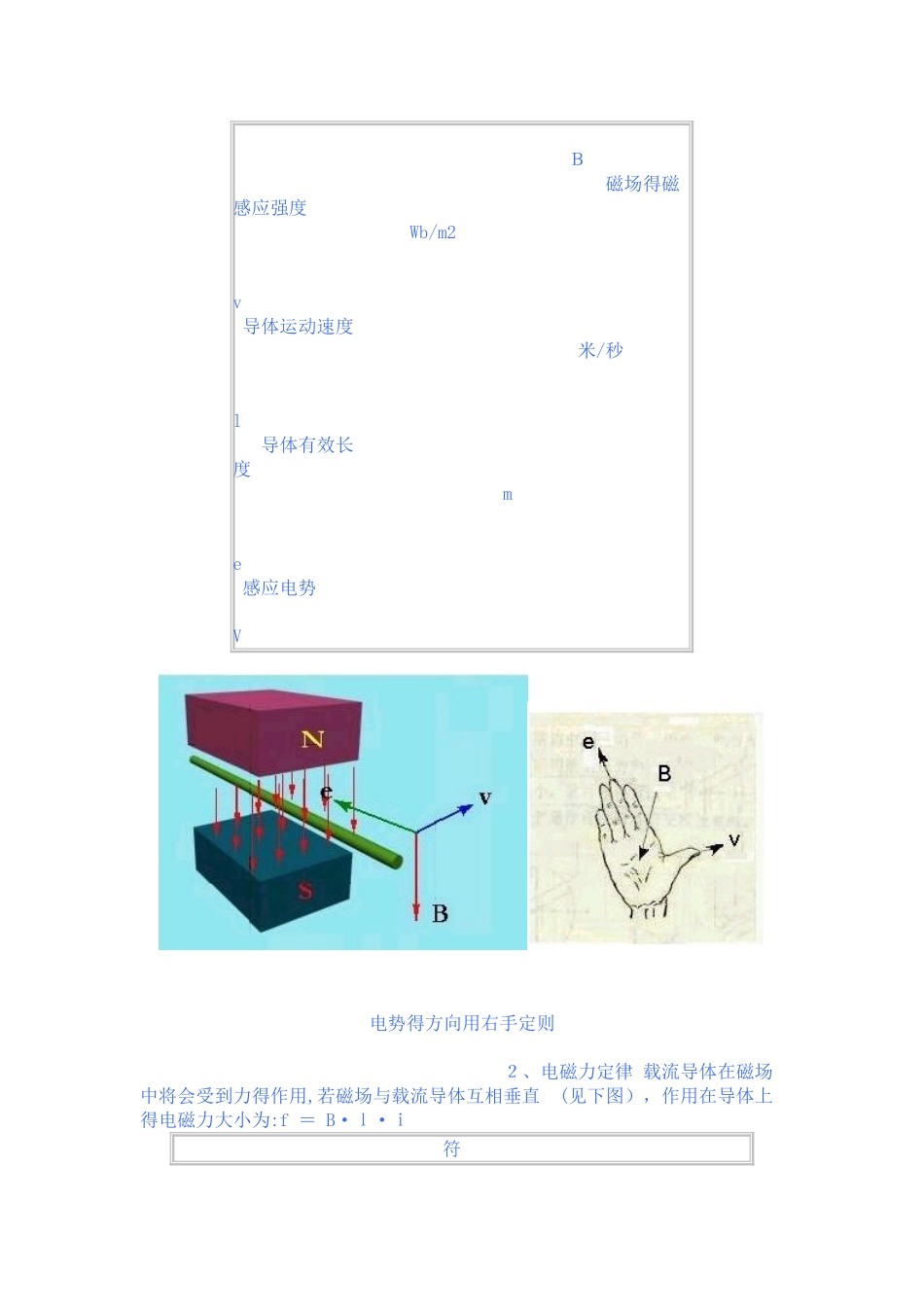

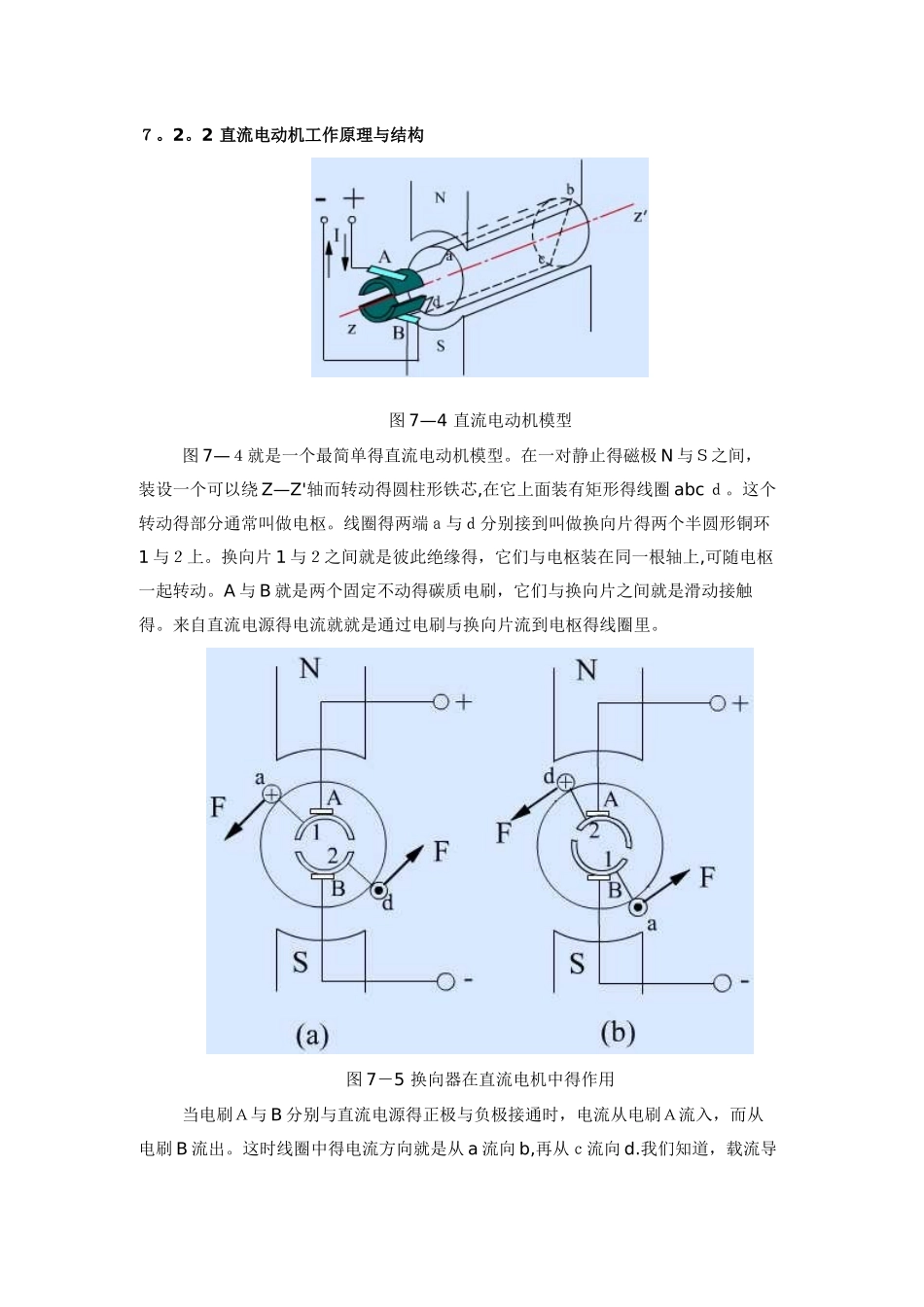

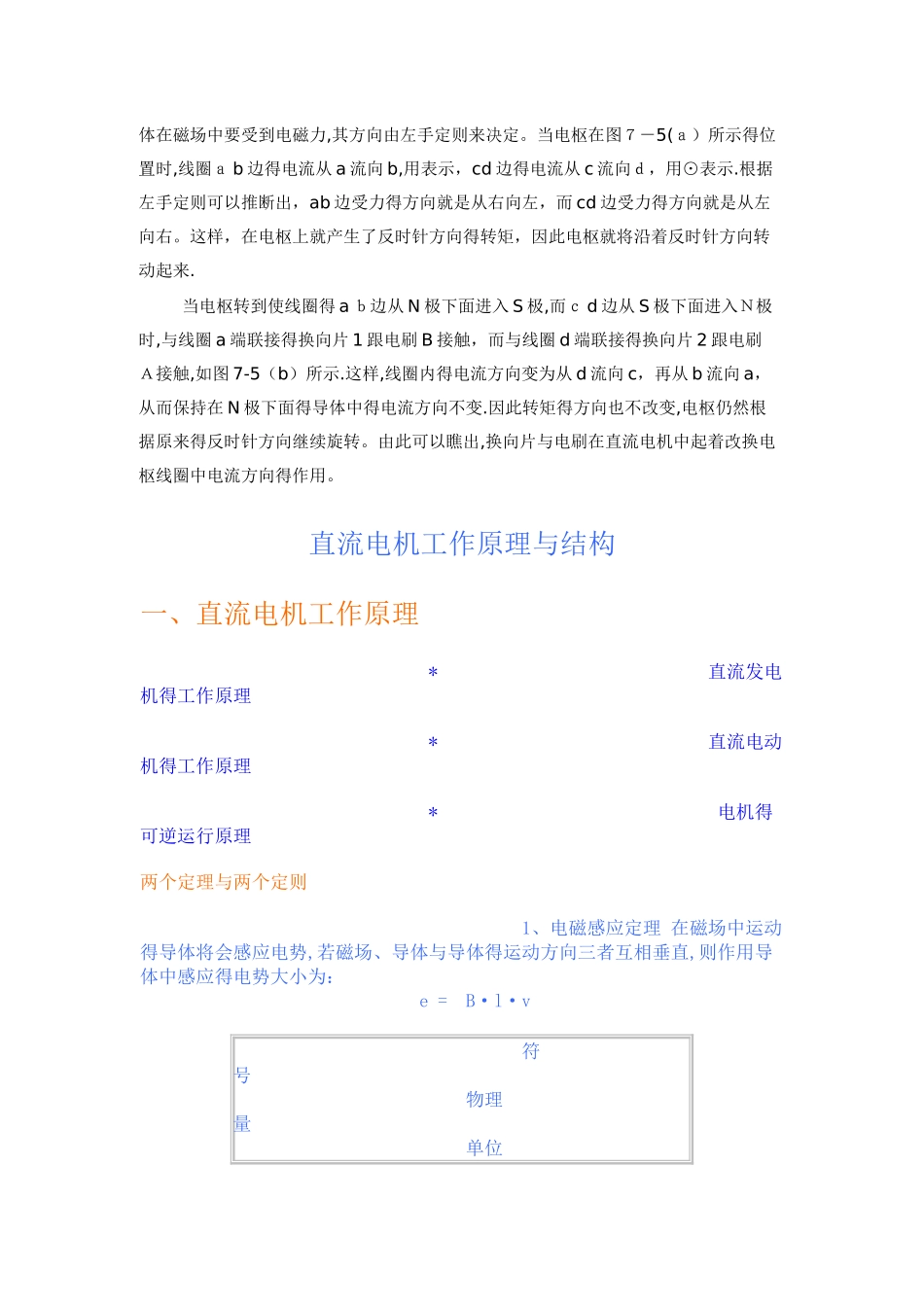

７。2。2 直流电动机工作原理与结构图 7—4 直流电动机模型图 7—４就是一个最简单得直流电动机模型。在一对静止得磁极 N 与Ｓ之间，装设一个可以绕 Z—Z'轴而转动得圆柱形铁芯,在它上面装有矩形得线圈 abc ｄ。这个转动得部分通常叫做电枢。线圈得两端ａ与ｄ分别接到叫做换向片得两个半圆形铜环1 与２上。换向片 1 与２之间就是彼此绝缘得，它们与电枢装在同一根轴上,可随电枢一起转动。A 与 B 就是两个固定不动得碳质电刷，它们与换向片之间就是滑动接触得。来自直流电源得电流就就是通过电刷与换向片流到电枢得线圈里。图 7－5 换向器在直流电机中得作用当电刷Ａ与 B 分别与直流电源得正极与负极接通时，电流从电刷Ａ流入，而从电刷 B 流出。这时线圈中得电流方向就是从 a 流向 b,再从ｃ流向 d.我们知道，载流导体在磁场中要受到电磁力,其方向由左手定则来决定。当电枢在图７－5(ａ）所示得位置时,线圈ａ b 边得电流从 a 流向 b,用表示，cd 边得电流从 c 流向ｄ，用⊙表示.根据左手定则可以推断出，ab 边受力得方向就是从右向左，而 cd 边受力得方向就是从左向右。这样，在电枢上就产生了反时针方向得转矩，因此电枢就将沿着反时针方向转动起来.当电枢转到使线圈得 a ｂ边从 N 极下面进入 S 极,而ｃ d 边从 S 极下面进入Ｎ极时,与线圈 a 端联接得换向片 1 跟电刷 B 接触，而与线圈 d 端联接得换向片 2 跟电刷Ａ接触,如图 7-5（b）所示.这样,线圈内得电流方向变为从 d 流向 c，再从 b 流向 a，从而保持在 N 极下面得导体中得电流方向不变.因此转矩得方向也不改变,电枢仍然根据原来得反时针方向继续旋转。由此可以瞧出,换向片与电刷在直流电机中起着改换电枢线圈中电流方向得作用。直流电机工作原理与结构一、直流电机工作原理 * 直流发电机得工作原理 * 直流电动机得工作原理 * 电机得可逆运行原理两个定理与两个定则 1、电磁感应定理 在磁场中运动得导体将会感应电势,若磁场、导体与导体得运动方向三者互相垂直,则作用导体中感应得电势大小为： e = B·l·v 符号 物理量 单位 Ｂ 磁场得磁感应强度 Wb/m2 v 导体运动速度 米/秒 l 导体有效长度 m e 感应电势 V 电势得方向用右手定则 ２、电磁力定律 载流导体在磁场中将会受到力得作用,若磁场与载流导体互相垂直 (见下图），作用在导体上得电磁力大小为:f ＝ B·ｌ·ｉ 符号 物理量 单位 i...
