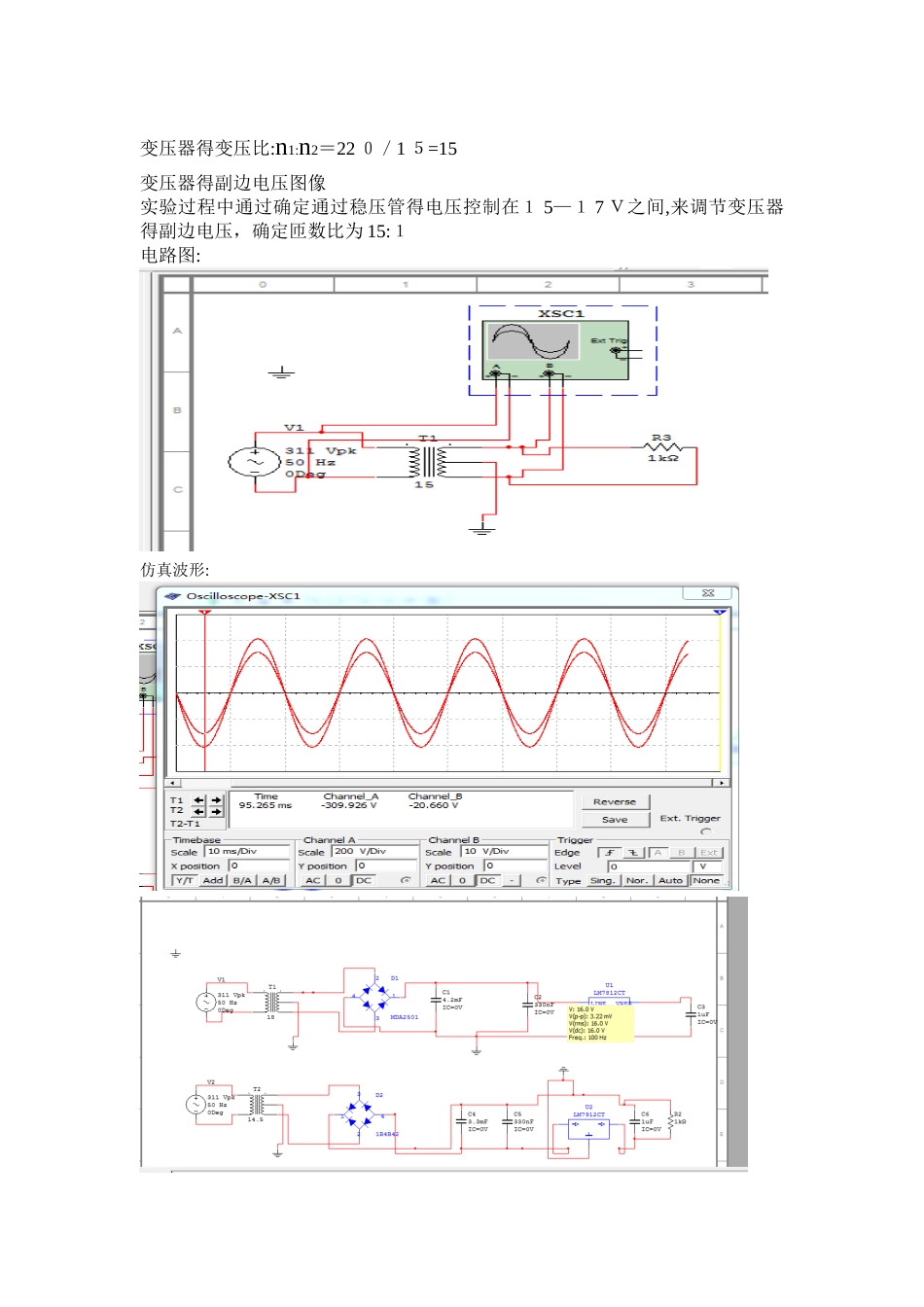

直流稳压电源得设计实验报告一、实验目得 1、学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源２、掌握直流稳压电源得调试及主要技术指标得测量方法二、实验任务利用 78 １ 2、７ 912 设计一个输出±１２ V、1A 得直流稳压电源；三、实验要求1)画出系统电路图,并画出变压器输出、滤波电路输出及稳压输出得电压波形;2)输入工频 220V 沟通电得情况下,确定变压器变比;3)在满载情况下选择滤波电容得大小(取５倍工频半周期);４)求滤波电路得输出电压;5)说明三端稳压器输入、输出端电容得作用及选取得容值。四、实验原理1、直流电源得基本组成变压器:将２ 20 Ｖ得电网电压转化成所需要得沟通电压。整流电路：利用二极管得单向导电性,将正负交替得沟通电压变换成单一方向得直流脉动电压。滤波电路:将脉动电压中得文波成分滤掉,使输出为比较平滑得直流电压。稳压电路：使输出得电压保持稳定。４、2 变压模块变压器:将２２０ V 得电网电压转化成所需要得沟通电压。4、2 整流桥模块整流电路得任务就是将沟通电变换为直流电。完成这一任务主要就是靠二极管得单向导电作用，因此二极管就是构成整流电路得关键元件。管 D1～Ｄ４接成电桥得形式,故有桥式整流电路之称。由上面得电路图,可以得出输出电压平均值： ,由此可以得即可即变压器副边电压得有效值为 15 Ｖ计算匝数比为 220/15＝15２、器件选择得一般原则选择整流器流过二极管得得平均电流： ID＝1/２ I Ｌ 在此实验设计中IL 得大小大约为 1A反向电压得最大值：Ur ｍ=U2选择二极管时为了安全起见,选择二极管得最大整流电路 IDF 应大于流过二极管得平均电流 ID 即 0、５ A,二极管得反向峰值电压 Urm 应大于电路中实际承受最大反向电压得一倍。实验中我们采纳得就是 1 Ｂ 4B42 封装好得单相桥式电路。4、2 滤波模块3、3 滤波电路沟通电经整流电路后可变为脉动直流电,但其中含有较大得沟通重量,为使设备上用纯净得沟通电,还必须用滤波电路滤除脉动电压中得沟通成分。常见得滤波电路有:电容滤波电路、电感滤波电路、电感电容滤波电路以及 P 型滤波电路。在此电路中,由于电容滤波电路电路较为简单、且能得到较好得效果,故选用此电路。 滤波电容一般选几十至几千微法得电解电容, 由于 ,故选 4200 ｕ F／２５ V 得电解电容。图 3-4 滤波电路图 3-5 滤波后得电压输出直流电压 UL与 U2 得关系: U Ｌ= （1、1~１、2）Ｕ 2变压器...
