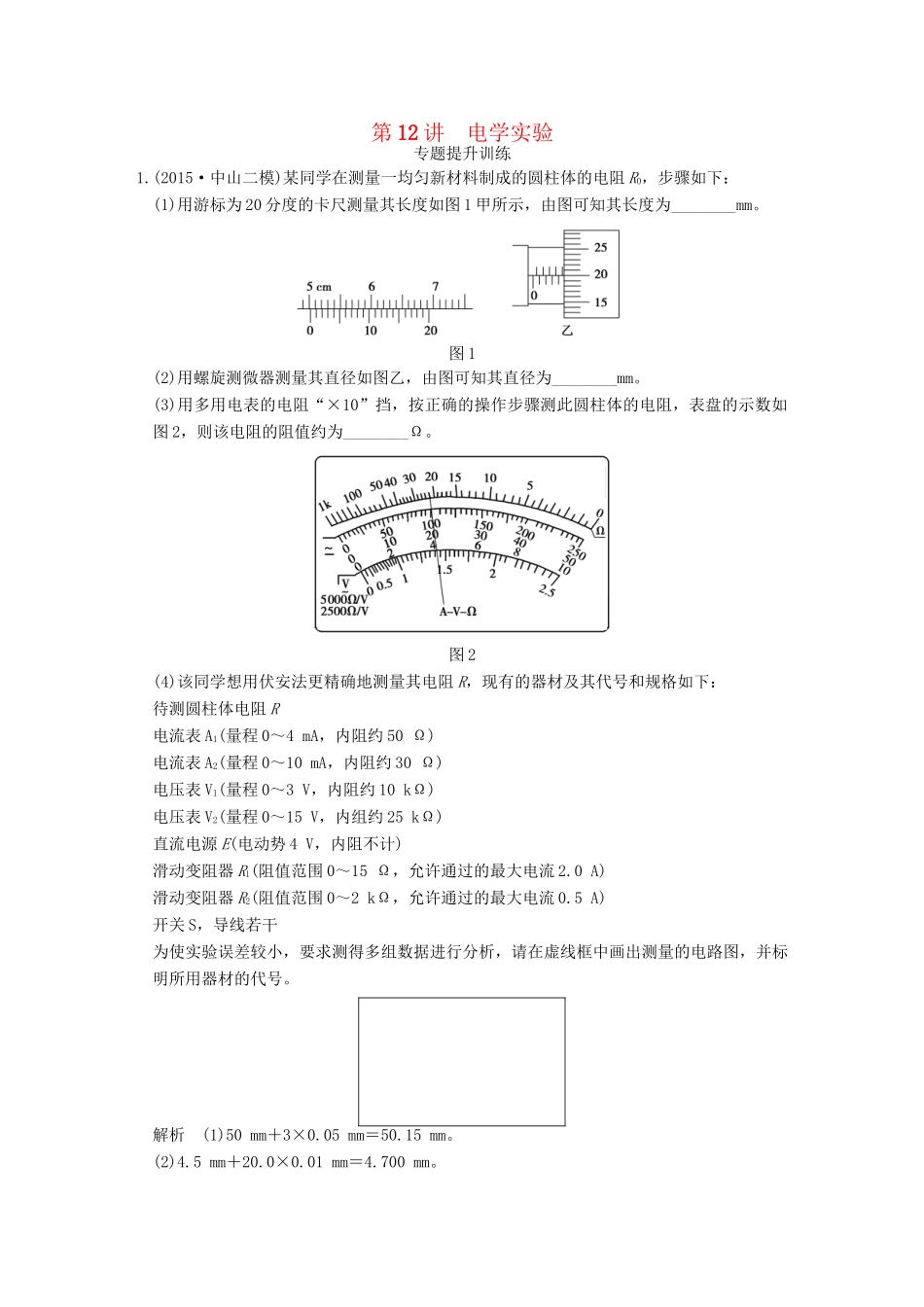

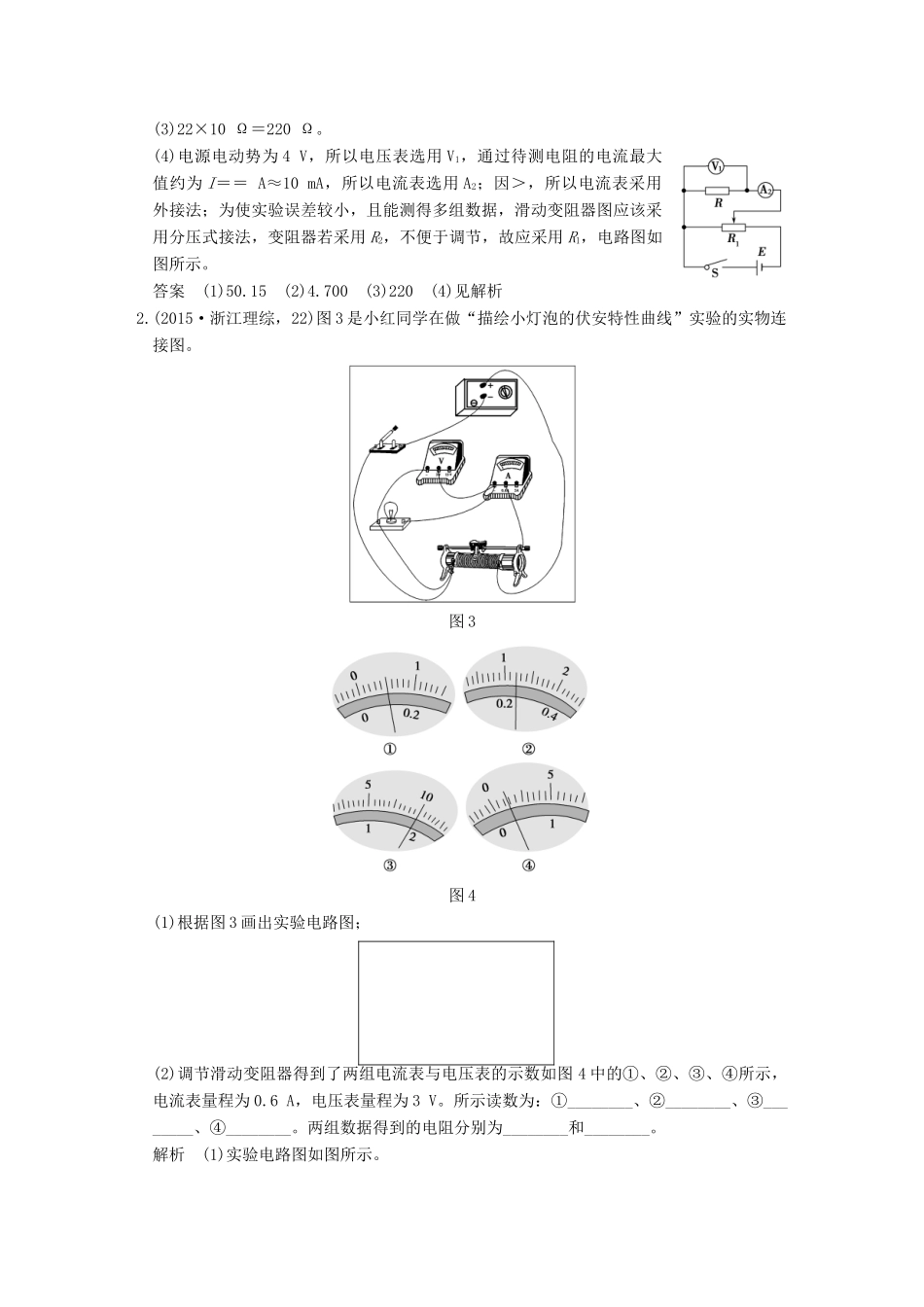

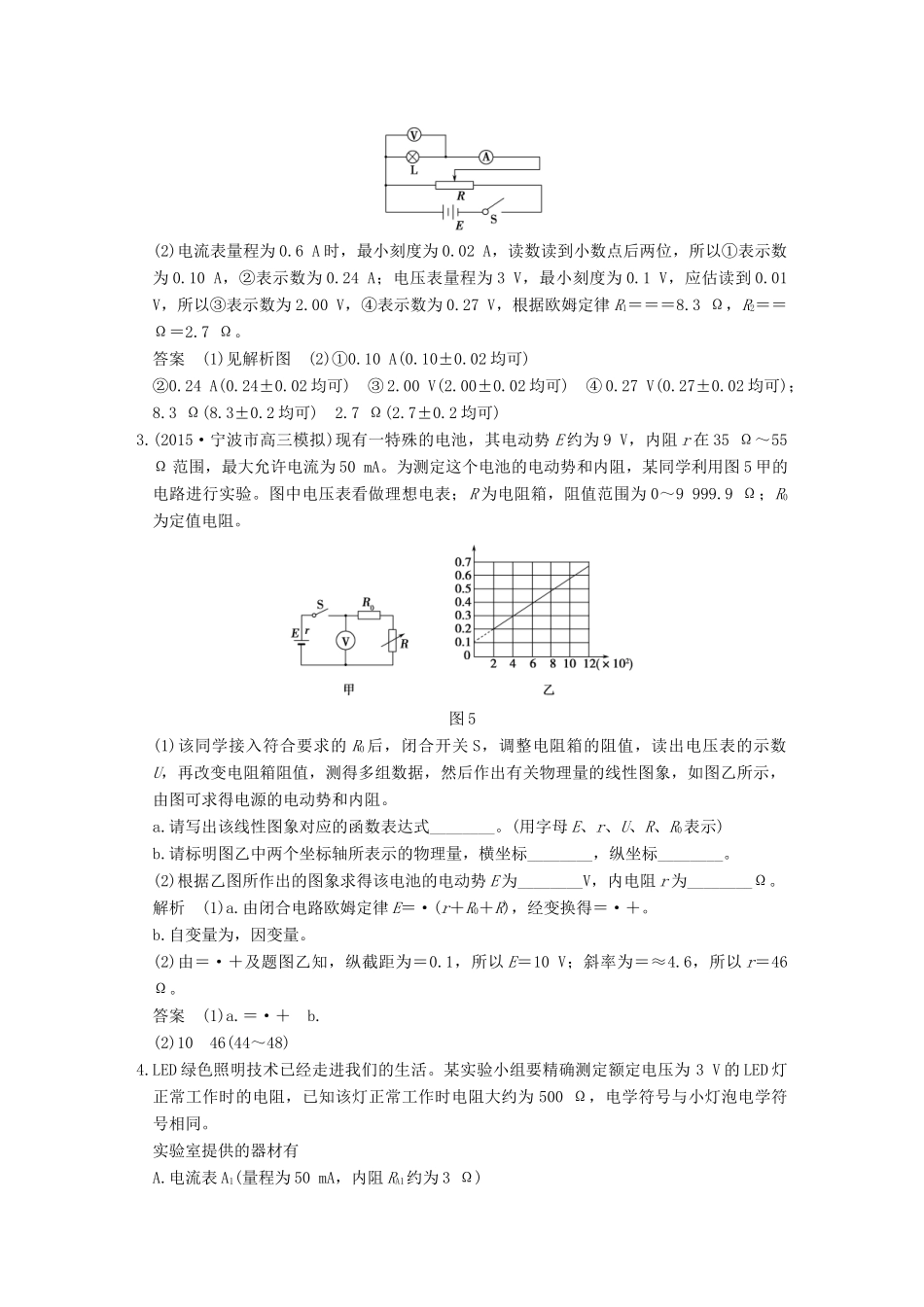

第12讲电学实验专题提升训练1.(2015·中山二模)某同学在测量一均匀新材料制成的圆柱体的电阻R0，步骤如下：(1)用游标为20分度的卡尺测量其长度如图1甲所示，由图可知其长度为________mm。图1(2)用螺旋测微器测量其直径如图乙，由图可知其直径为________mm。(3)用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图2，则该电阻的阻值约为________Ω。图2(4)该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：待测圆柱体电阻R电流表A1(量程0～4mA，内阻约50Ω)电流表A2(量程0～10mA，内阻约30Ω)电压表V1(量程0～3V，内阻约10kΩ)电压表V2(量程0～15V，内组约25kΩ)直流电源E(电动势4V，内阻不计)滑动变阻器R1(阻值范围0～15Ω，允许通过的最大电流2.0A)滑动变阻器R2(阻值范围0～2kΩ，允许通过的最大电流0.5A)开关S，导线若干为使实验误差较小，要求测得多组数据进行分析，请在虚线框中画出测量的电路图，并标明所用器材的代号。解析(1)50mm＋3×0.05mm＝50.15mm。(2)4.5mm＋20.0×0.01mm＝4.700mm。(3)22×10Ω＝220Ω。(4)电源电动势为4V，所以电压表选用V1，通过待测电阻的电流最大值约为I＝＝A≈10mA，所以电流表选用A2；因＞，所以电流表采用外接法；为使实验误差较小，且能测得多组数据，滑动变阻器图应该采用分压式接法，变阻器若采用R2，不便于调节，故应采用R1，电路图如图所示。答案(1)50.15(2)4.700(3)220(4)见解析2.(2015·浙江理综，22)图3是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图。图3图4(1)根据图3画出实验电路图；(2)调节滑动变阻器得到了两组电流表与电压表的示数如图4中的①、②、③、④所示，电流表量程为0.6A，电压表量程为3V。所示读数为：①________、②________、③________、④________。两组数据得到的电阻分别为________和________。解析(1)实验电路图如图所示。(2)电流表量程为0.6A时，最小刻度为0.02A，读数读到小数点后两位，所以①表示数为0.10A，②表示数为0.24A；电压表量程为3V，最小刻度为0.1V，应估读到0.01V，所以③表示数为2.00V，④表示数为0.27V，根据欧姆定律R1＝＝＝8.3Ω，R2＝＝Ω＝2.7Ω。答案(1)见解析图(2)①0.10A(0.10±0.02均可)②0.24A(0.24±0.02均可)③2.00V(2.00±0.02均可)④0.27V(0.27±0.02均可)；8.3Ω(8.3±0.2均可)2.7Ω(2.7±0.2均可)3.(2015·宁波市高三模拟)现有一特殊的电池，其电动势E约为9V，内阻r在35Ω～55Ω范围，最大允许电流为50mA。为测定这个电池的电动势和内阻，某同学利用图5甲的电路进行实验。图中电压表看做理想电表；R为电阻箱，阻值范围为0～9999.9Ω；R0为定值电阻。图5(1)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读出电压表的示数U，再改变电阻箱阻值，测得多组数据，然后作出有关物理量的线性图象，如图乙所示，由图可求得电源的电动势和内阻。a.请写出该线性图象对应的函数表达式________。(用字母E、r、U、R、R0表示)b.请标明图乙中两个坐标轴所表示的物理量，横坐标________，纵坐标________。(2)根据乙图所作出的图象求得该电池的电动势E为________V，内电阻r为________Ω。解析(1)a.由闭合电路欧姆定律E＝·(r＋R0＋R)，经变换得＝·＋。b.自变量为，因变量。(2)由＝·＋及题图乙知，纵截距为＝0.1，所以E＝10V；斜率为＝≈4.6，所以r＝46Ω。答案(1)a.＝·＋b.(2)1046(44～48)4.LED绿色照明技术已经走进我们的生活。某实验小组要精确测定额定电压为3V的LED灯正常工作时的电阻，已知该灯正常工作时电阻大约为500Ω，电学符号与小灯泡电学符号相同。实验室提供的器材有A.电流表A1(量程为50mA，内阻RA1约为3Ω)B.电流表A2(量程为3mA，内阻RA2＝15Ω)C.定值电阻R1＝697ΩD.定值电阻R2＝1985ΩE.滑动变阻器R(0～20Ω)F.电压表V(量程0～12V，内阻RV＝1kΩ)G.蓄电池E(电动势为12V，内阻很小)H.开关S(1)部分电路原理图如图6所示，请选择合适的器材，电表1为________，电表2为________，定值电阻为________。(填写器材前的字母编号)图6(2)将电路图(图6)补充完整。(3)写出测量LED灯正常工作时的电阻表达式Rx＝___...
