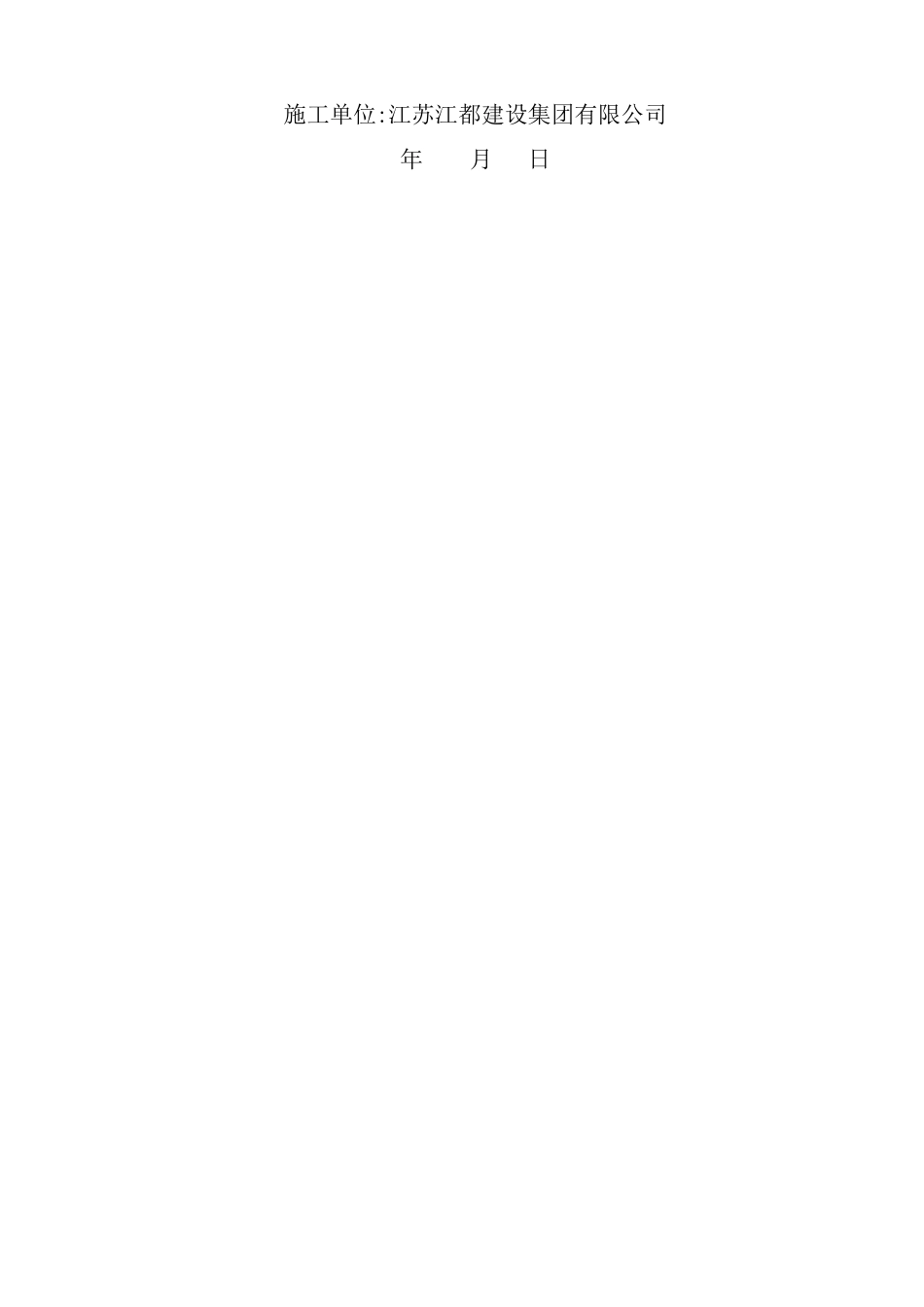

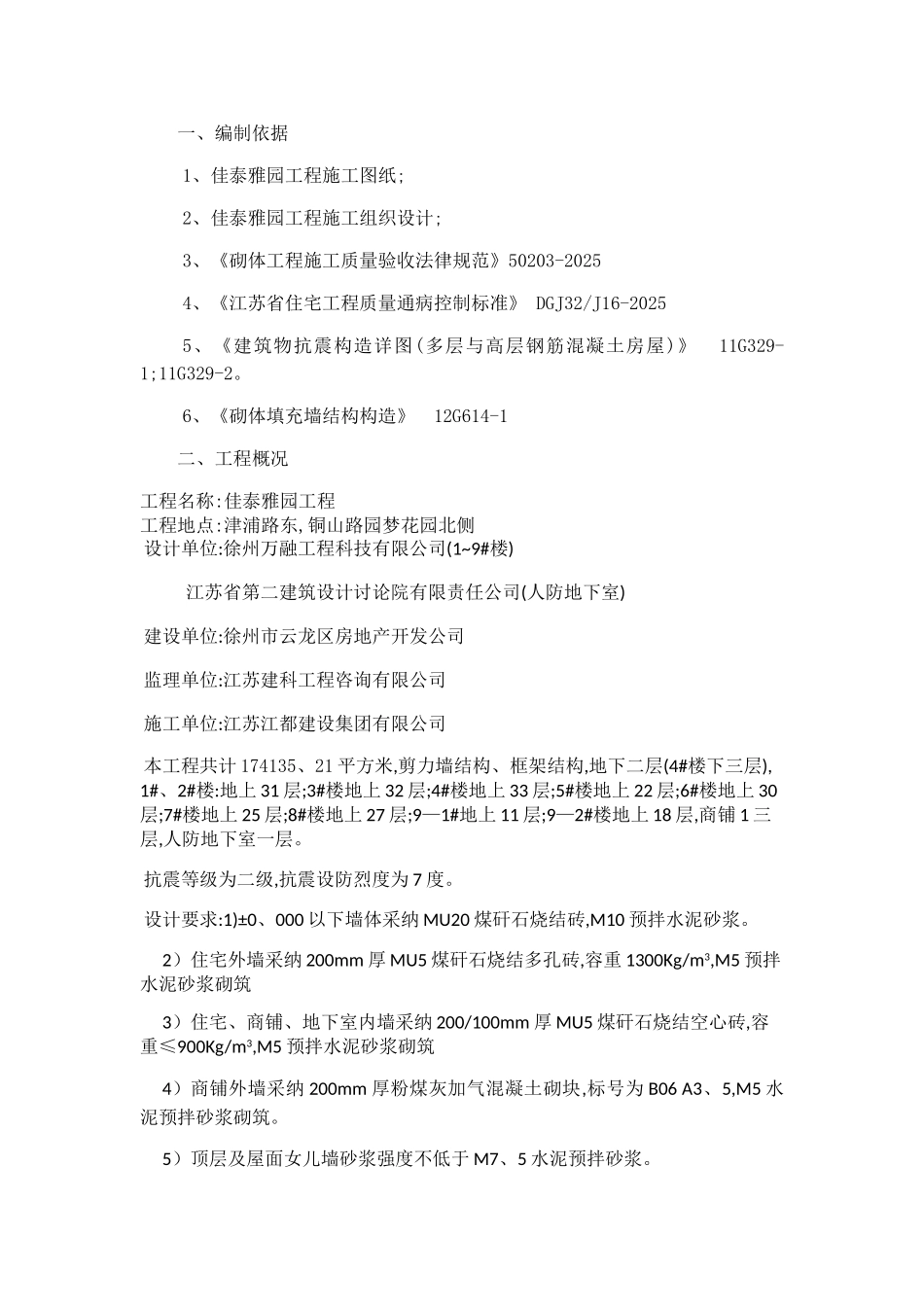

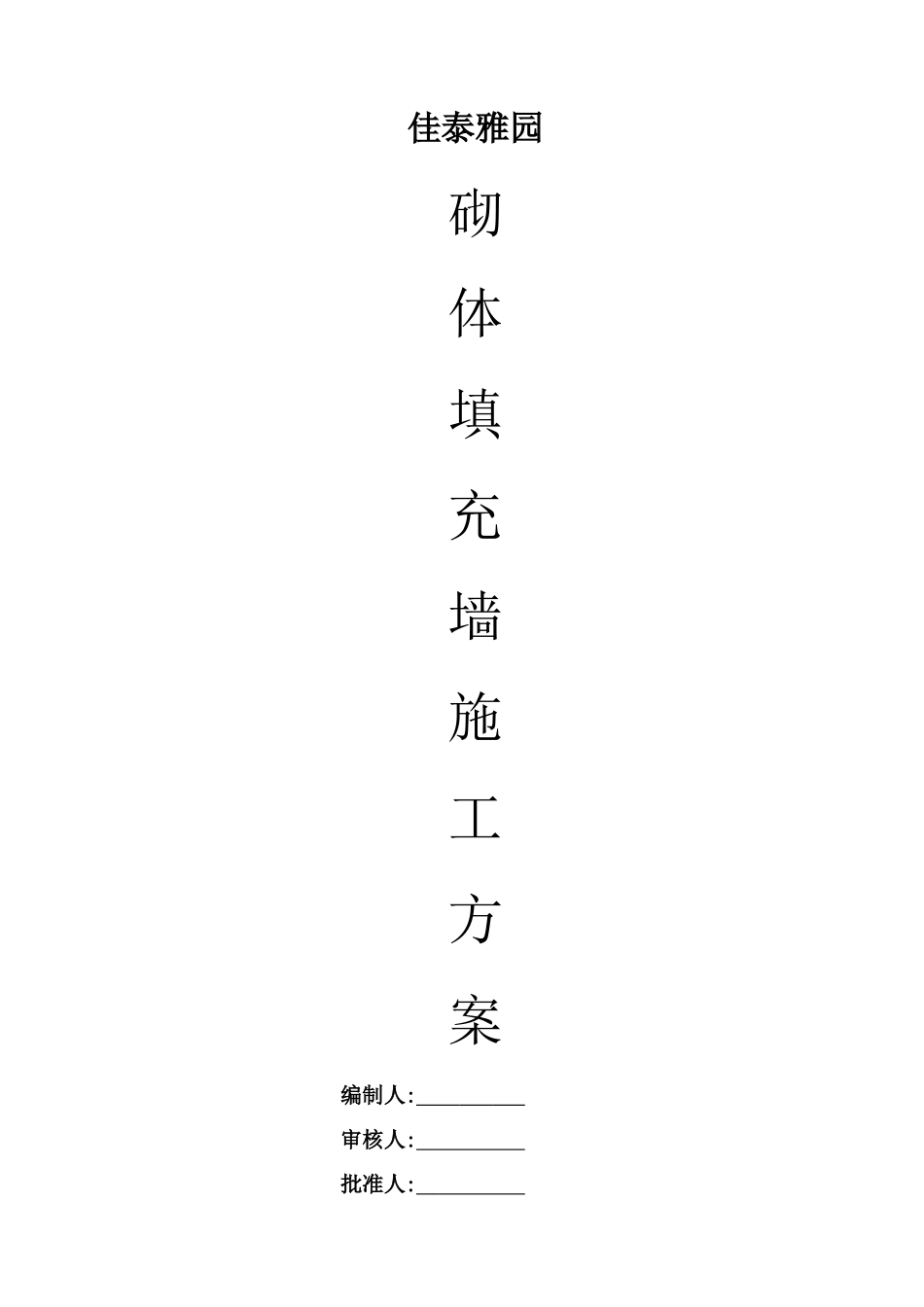

佳泰雅园砌体填充墙施工方案编制人: 审核人: 批准人: 施工单位:江苏江都建设集团有限公司年 月 日一、编制依据1、佳泰雅园工程施工图纸;2、佳泰雅园工程施工组织设计;3、《砌体工程施工质量验收法律规范》50203-20254、《江苏省住宅工程质量通病控制标准》 DGJ32/J16-20255、《建筑物抗震构造详图(多层与高层钢筋混凝土房屋)》 11G329-1;11G329-2
6、《砌体填充墙结构构造》 12G614-1二、工程概况 工程名称:佳泰雅园工程工程地点:津浦路东,铜山路园梦花园北侧设计单位:徐州万融工程科技有限公司(1~9#楼) 江苏省第二建筑设计讨论院有限责任公司(人防地下室)建设单位:徐州市云龙区房地产开发公司监理单位:江苏建科工程咨询有限公司施工单位:江苏江都建设集团有限公司本工程共计 174135、21 平方米,剪力墙结构、框架结构,地下二层(4#楼下三层),1#、2#楼:地上 31 层;3#楼地上 32 层;4#楼地上 33 层;5#楼地上 22 层;6#楼地上 30层;7#楼地上 25 层;8#楼地上 27 层;9—1#地上 11 层;9—2#楼地上 18 层,商铺 1 三层,人防地下室一层
抗震等级为二级,抗震设防烈度为 7 度
设计要求:1)±0、000 以下墙体采纳 MU20 煤矸石烧结砖,M10 预拌水泥砂浆
2）住宅外墙采纳 200mm 厚 MU5 煤矸石烧结多孔砖,容重 1300Kg/m3,M5 预拌水泥砂浆砌筑3）住宅、商铺、地下室内墙采纳 200/100mm 厚 MU5 煤矸石烧结空心砖,容重≤900Kg/m3,M5 预拌水泥砂浆砌筑4）商铺外墙采纳 200mm 厚粉煤灰加气混凝土砌块,标号为 B06 A3、5,M5 水泥预拌砂浆砌筑
5）顶层及屋面女儿墙砂浆强度不低于 M7、5 水泥预拌砂浆
6）人防填充墙采纳 200/100m
