砌体结构课程设计实例

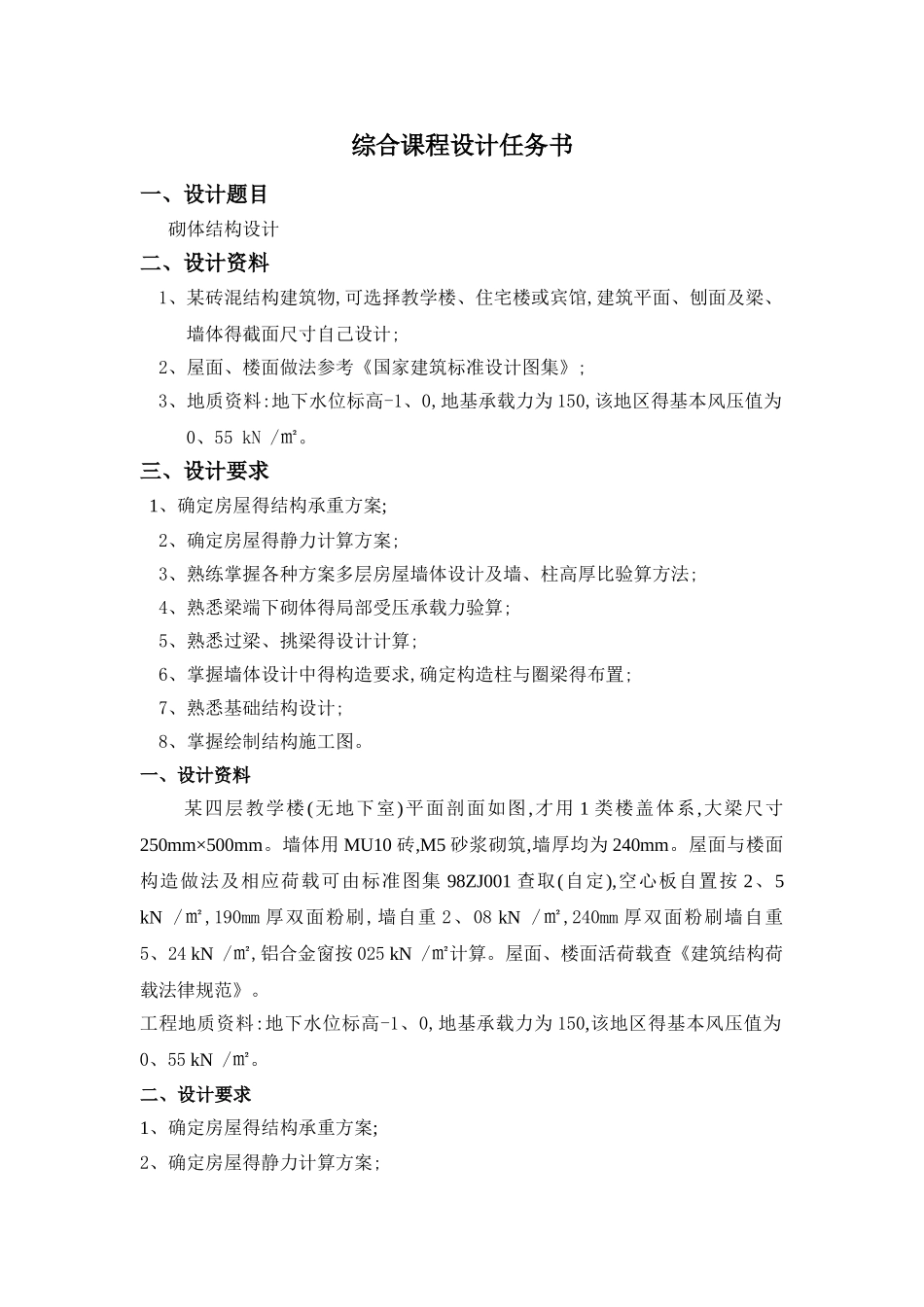

综合课程设计任务书一、设计题目 砌体结构设计二、设计资料1、某砖混结构建筑物,可选择教学楼、住宅楼或宾馆,建筑平面、刨面及梁、墙体得截面尺寸自己设计;2、屋面、楼面做法参考《国家建筑标准设计图集》;3、地质资料:地下水位标高-1、0,地基承载力为 150,该地区得基本风压值为0、55 kN /㎡。三、设计要求 1、确定房屋得结构承重方案;2、确定房屋得静力计算方案;3、熟练掌握各种方案多层房屋墙体设计及墙、柱高厚比验算方法;4、熟悉梁端下砌体得局部受压承载力验算;5、熟悉过梁、挑梁得设计计算;6、掌握墙体设计中得构造要求,确定构造柱与圈梁得布置;7、熟悉基础结构设计;8、掌握绘制结构施工图。一、设计资料某四层教学楼(无地下室)平面剖面如图,才用 1 类楼盖体系,大梁尺寸250mm×500mm。墙体用 MU10 砖,M5 砂浆砌筑,墙厚均为 240mm。屋面与楼面构造做法及相应荷载可由标准图集 98ZJ001 查取(自定),空心板自置按 2、5 kN /㎡,190mm 厚双面粉刷,墙自重 2、08 kN /㎡,240mm 厚双面粉刷墙自重5、24 kN /㎡,铝合金窗按 025 kN /㎡计算。屋面、楼面活荷载查《建筑结构荷载法律规范》。工程地质资料:地下水位标高-1、0,地基承载力为 150,该地区得基本风压值为0、55 kN /㎡。二、设计要求1、确定房屋得结构承重方案;2、确定房屋得静力计算方案;3、熟练掌握各种方案多层房屋墙体设计及墙、柱高厚比验算方法;4、熟悉梁端下砌体得局部受压承载力验算;5、熟悉过梁、挑梁得设计计算;6、掌握墙体设计中得构造要求,确定构造柱与圈梁得布置;7、熟悉基础结构设计;8、掌握绘制结构施工图。 剖面图示意图9、8㎡<50㎡, 因此楼面活荷载不必折剪。 由于本地区得基本风压值=0、55 kN /㎡,且房屋高度小于 4m,房屋总高小于18m,洞口水平截面面积小于截面得 2/3,屋面自重大于 0、8 kN /㎡,所以不考虑风载得影响。4、纵墙承载力验算 <1>选取计算单元 该房屋有内、外纵墙。对于外纵墙,相对而言,D 轴线强比 A 轴线墙更不利。而内纵墙,虽然走廊楼面荷载就是内纵墙上得竖向压力有所增加,但梁支乘处墙体得轴向力偏心距却有所减小,并且内纵墙上得洞口宽度较外纵墙上得小。所以可只在 D 轴线上取一个开间得外纵墙作为计算单元,其受荷面积为:3、3×3=9、9㎡。 <2>确定计算面积: 每层墙得控制截面位于墙得顶部梁(或板)得底面与墙低得底面处。因为墙得顶部梁(或板)得底面处,梁(或板)传来得支撑压力产生得弯矩最大,且为梁(或板)端支承...
