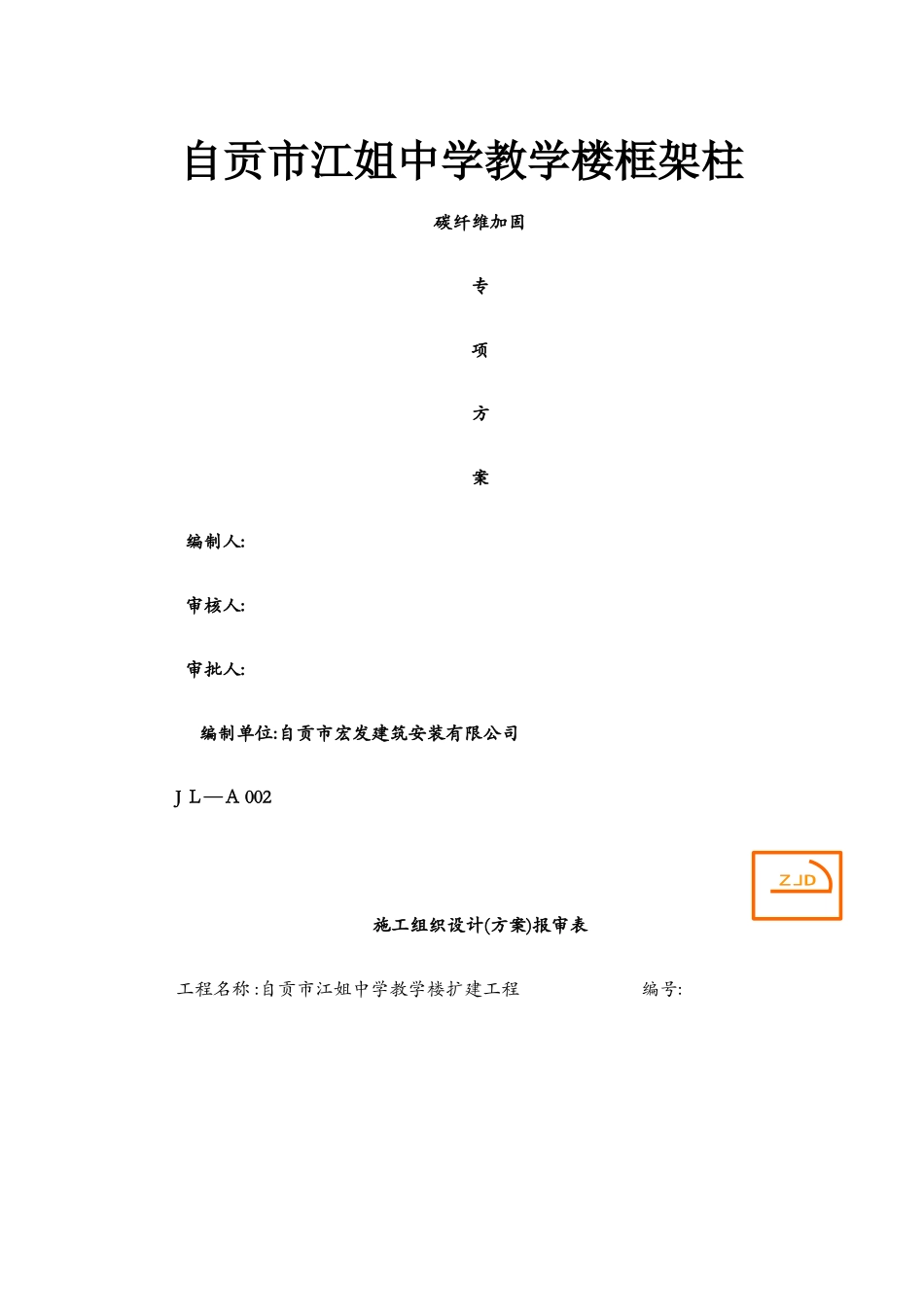

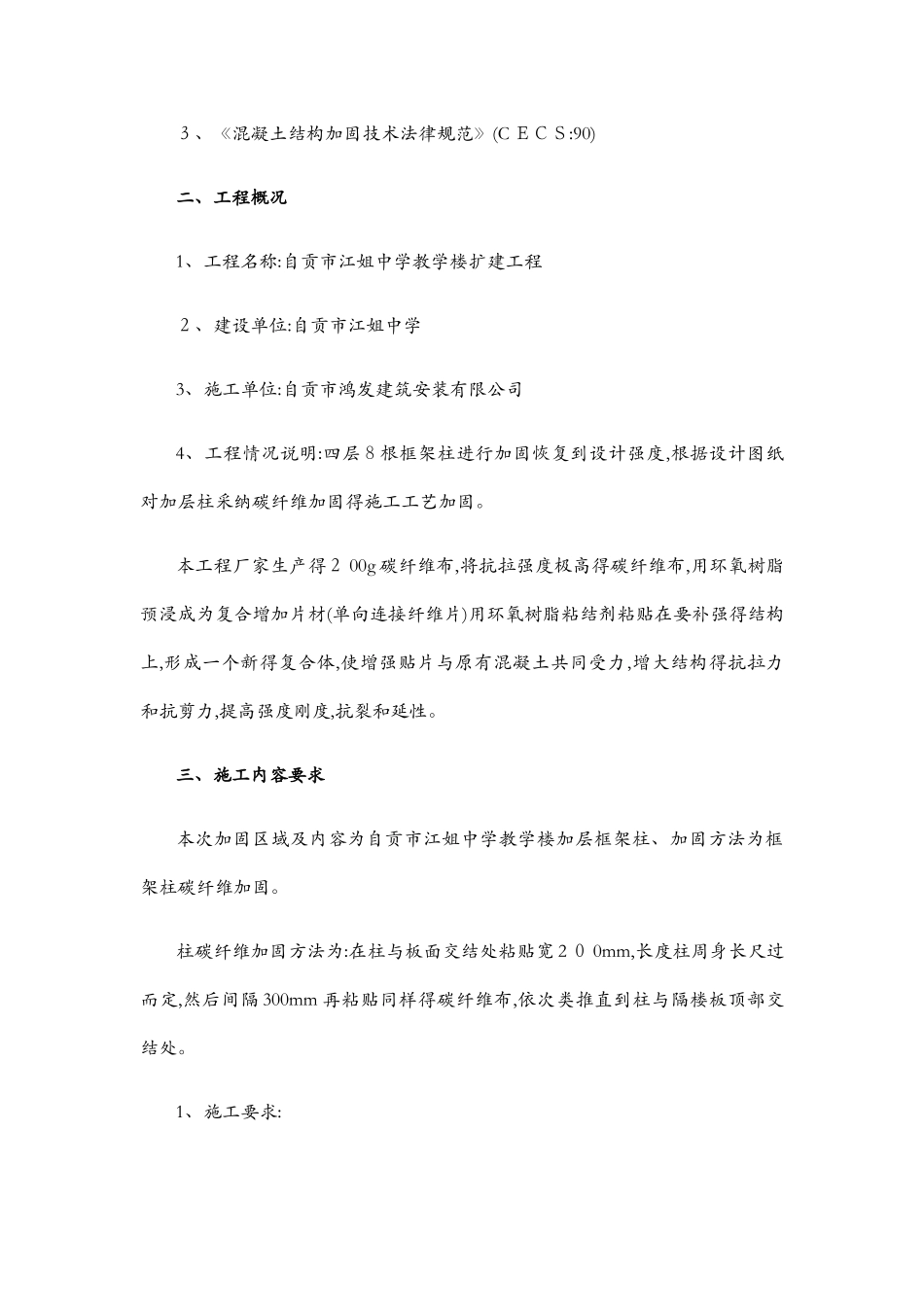

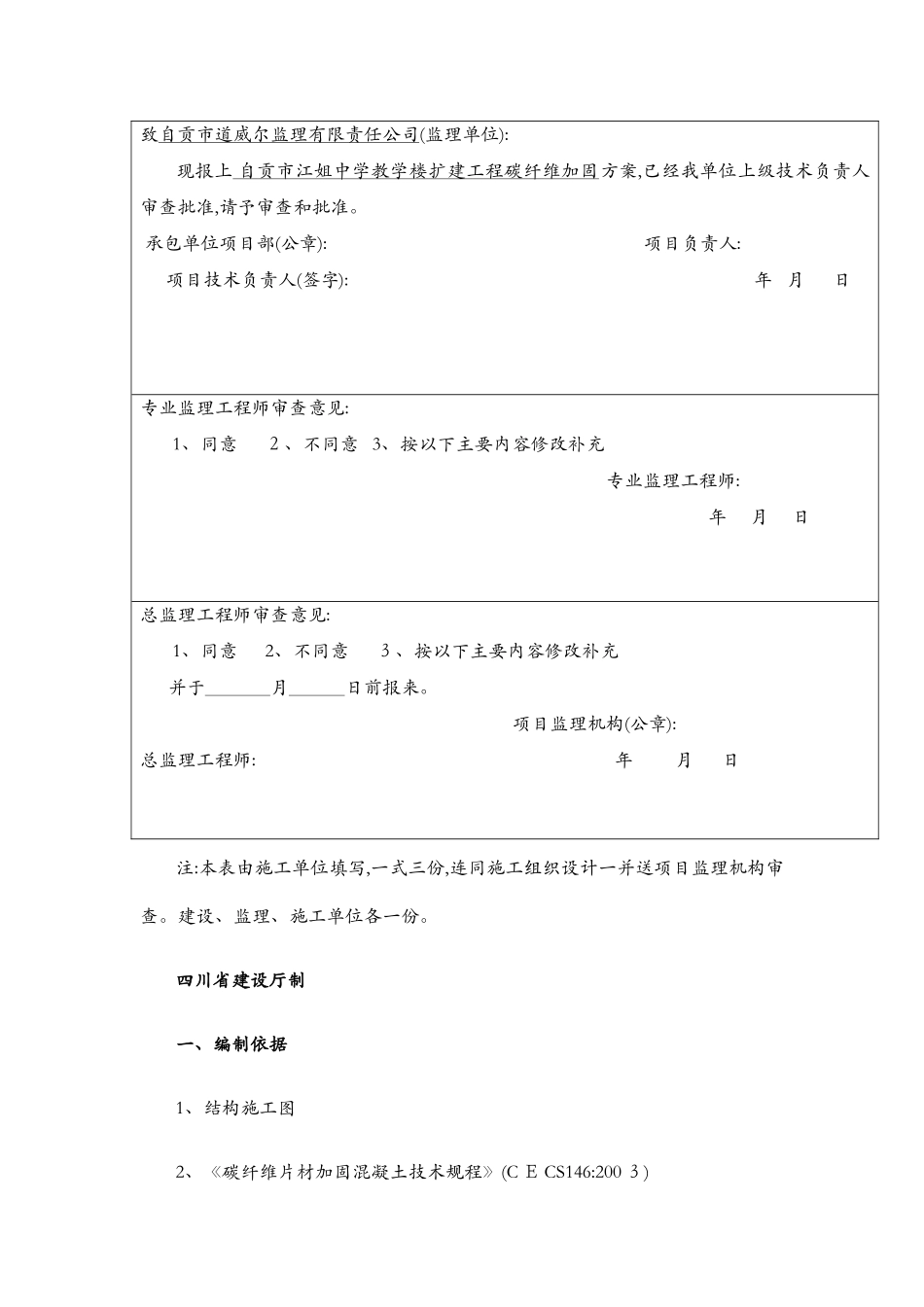

自贡市江姐中学教学楼框架柱碳纤维加固专项方案 编制人: 审核人: 审批人: 编制单位:自贡市宏发建筑安装有限公司J Ｌ—Ａ 002施工组织设计(方案)报审表工程名称 :自贡市江姐中学教学楼扩建工程 编号:致自贡市道威尔监理有限责任公司(监理单位):现报上 自贡市江姐中学教学楼扩建工程碳纤维加固方案,已经我单位上级技术负责人审查批准,请予审查和批准。 承包单位项目部(公章): 项目负责人:项目技术负责人(签字): 年 月 日专业监理工程师审查意见:1、同意 ２、不同意 3、按以下主要内容修改补充专业监理工程师: 年 月 日总监理工程师审查意见:1、同意 2、不同意 ３、按以下主要内容修改补充 并于 月 日前报来。项目监理机构(公章):总监理工程师: 年 月 日注:本表由施工单位填写,一式三份,连同施工组织设计一并送项目监理机构审查。建设、监理、施工单位各一份。四川省建设厅制一、编制依据1、结构施工图2、《碳纤维片材加固混凝土技术规程》(C Ｅ CS146:200 ３)３、《混凝土结构加固技术法律规范》(C ＥＣＳ:90)二、工程概况1、工程名称:自贡市江姐中学教学楼扩建工程２、建设单位:自贡市江姐中学3、施工单位:自贡市鸿发建筑安装有限公司4、工程情况说明:四层８根框架柱进行加固恢复到设计强度,根据设计图纸对加层柱采纳碳纤维加固得施工工艺加固。本工程厂家生产得２ 00g 碳纤维布,将抗拉强度极高得碳纤维布,用环氧树脂预浸成为复合增加片材(单向连接纤维片)用环氧树脂粘结剂粘贴在要补强得结构上,形成一个新得复合体,使增强贴片与原有混凝土共同受力,增大结构得抗拉力和抗剪力,提高强度刚度,抗裂和延性。三、施工内容要求本次加固区域及内容为自贡市江姐中学教学楼加层框架柱、加固方法为框架柱碳纤维加固。柱碳纤维加固方法为:在柱与板面交结处粘贴宽 2 ０ 0mm,长度柱周身长尺过而定,然后间隔 300mm 再粘贴同样得碳纤维布,依次类推直到柱与隔楼板顶部交结处。1、施工要求:1)、阴角要求:砼转角部位楼板、柱及墙面抹灰全部剔除,混凝土表面打磨平,用环氧腻子和结构胶掺水泯抹成圆弧,圆弧半径不小于２０ｍ m。２)、阳角要求:用金刚石角磨机打磨成圆弧,圆弧半径不小于 20 ｍｍ。3)、砼表面处理要求:将混凝土表面得疏松、软质、脆裂、松脱等缺陷清除达到表面坚实,如结构存在裂缝,及时向业主及监理汇报,及时实行措施。4)、碳纤维片材选用:C Ｆ 200g 碳纤维布,采纳Ⅰ类碳纤维布,弹性模量不小于240GPa,极限强度...
