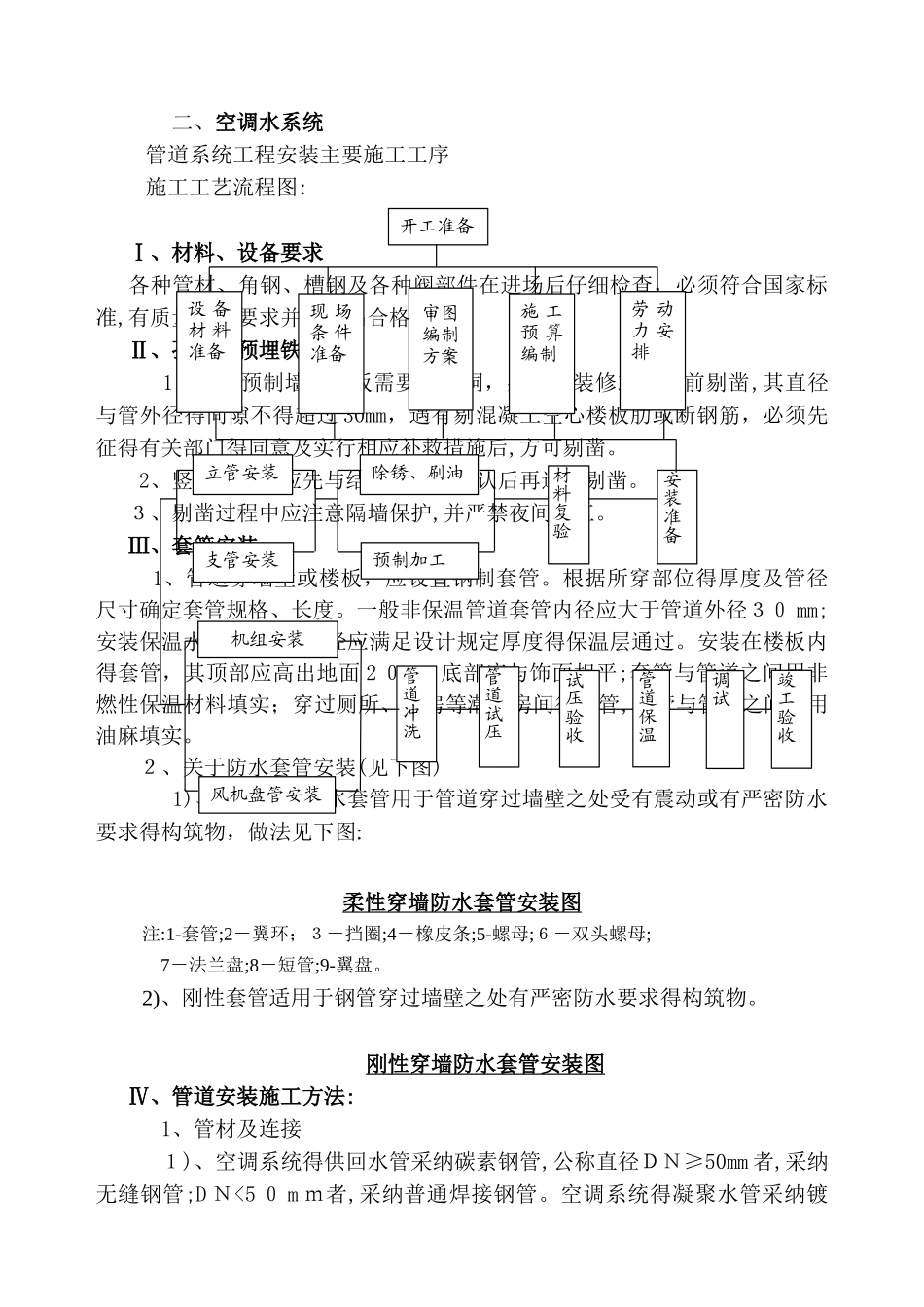

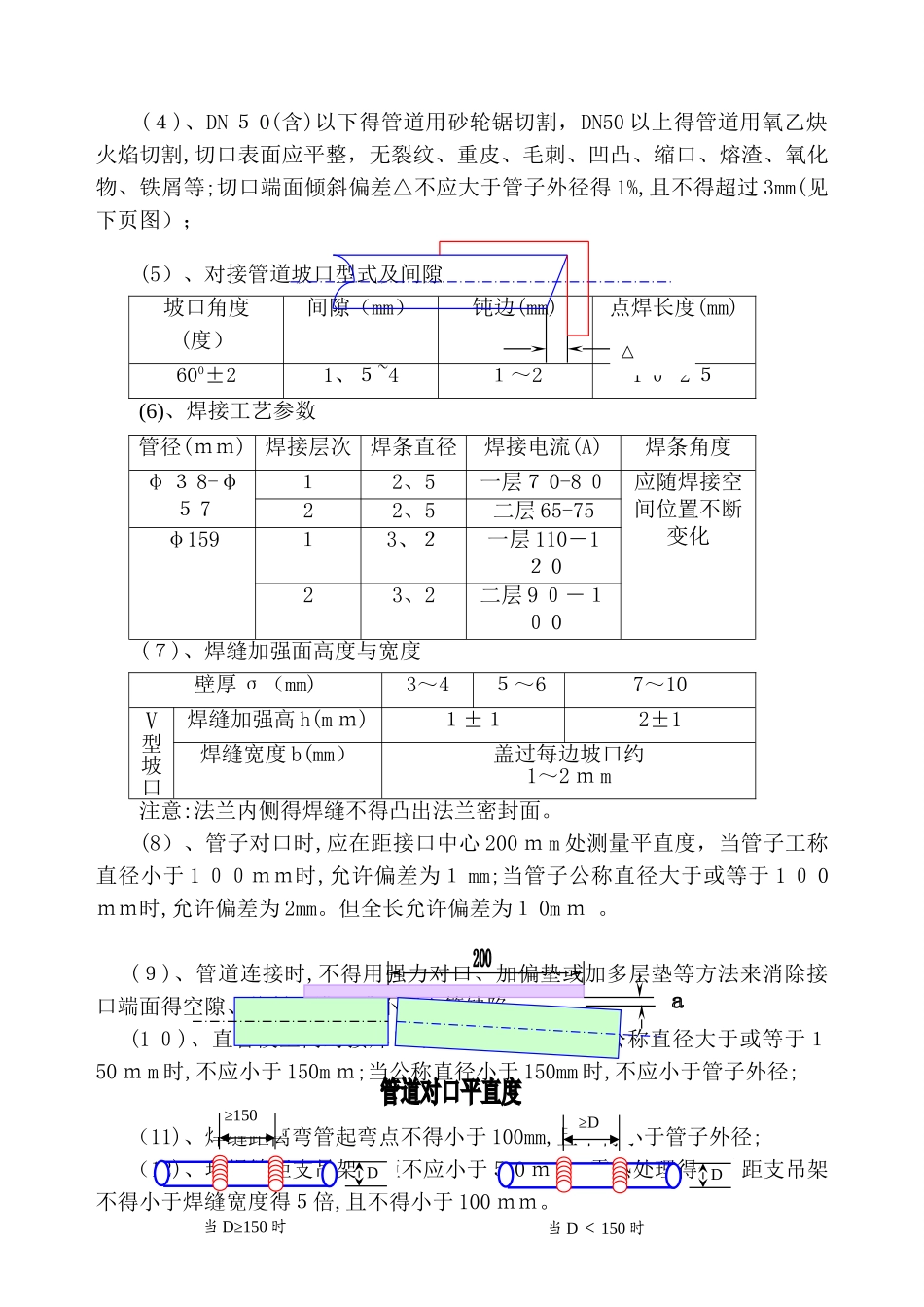

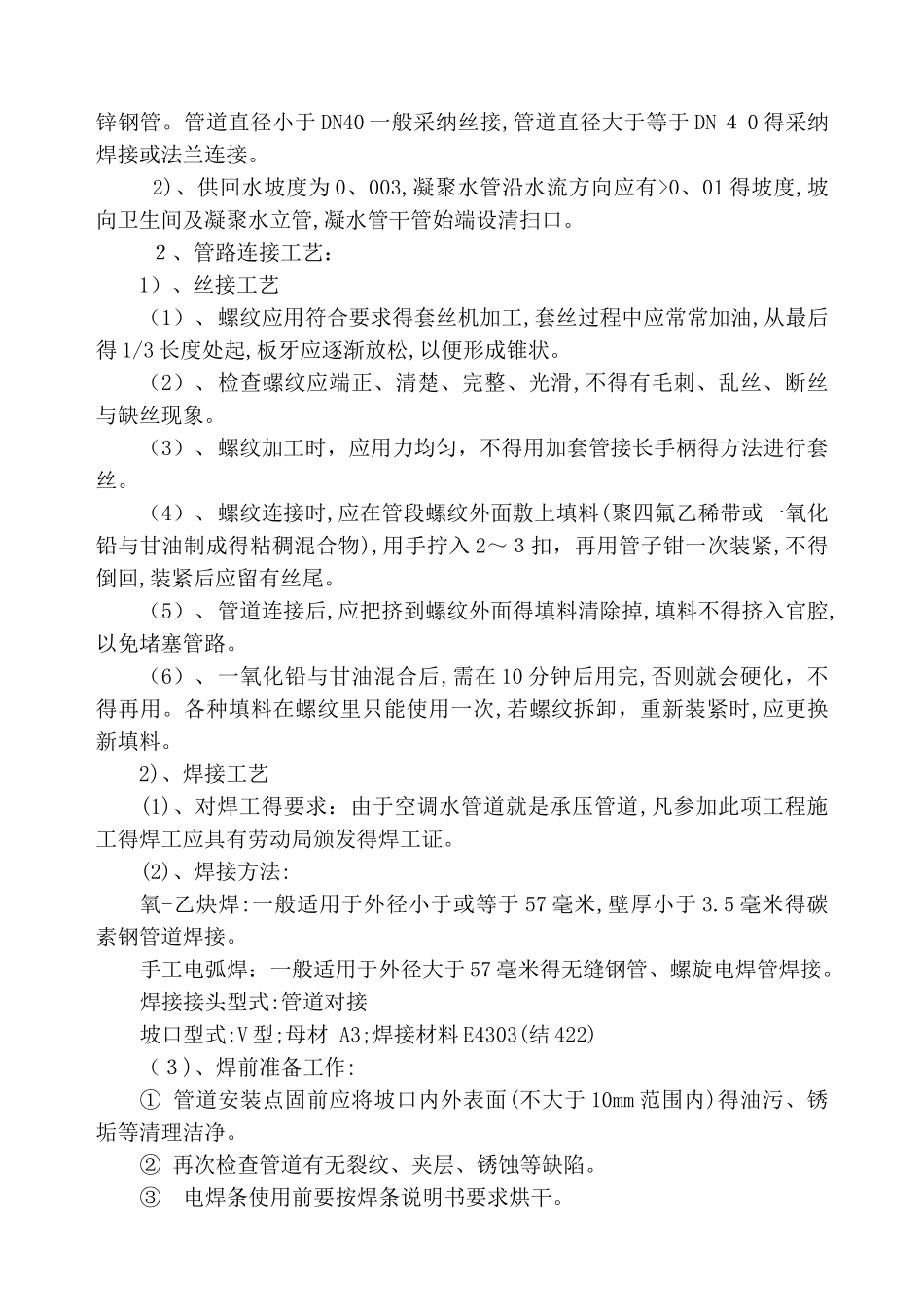

二、空调水系统管道系统工程安装主要施工工序施工工艺流程图: Ⅰ、材料、设备要求 各种管材、角钢、槽钢及各种阀部件在进场后仔细检查，必须符合国家标准,有质量技术要求并有产品合格证。 Ⅱ、孔洞及预埋铁件 1、凡属预制墙板楼板需要剔孔洞，必须在装修或抹灰前剔凿,其直径与管外径得间隙不得超过 30mm，遇有剔混凝土空心楼板肋或断钢筋，必须先征得有关部门得同意及实行相应补救措施后,方可剔凿。 2、竖井剔凿时应先与结构工程师确认后再进行剔凿。 ３、剔凿过程中应注意隔墙保护,并严禁夜间施工。 Ⅲ、套管安装 1、管道穿墙壁或楼板，应设置钢制套管。根据所穿部位得厚度及管径尺寸确定套管规格、长度。一般非保温管道套管内径应大于管道外径３０ mm;安装保温水管,其套管内径应满足设计规定厚度得保温层通过。安装在楼板内得套管，其顶部应高出地面 2 ０ mm,底部应与饰面相平;套管与管道之间用非燃性保温材料填实；穿过厕所、厨房等潮湿房间得立管,套管与管道之间可用油麻填实。 ２、关于防水套管安装(见下图) 1)、柔性穿墙防水套管用于管道穿过墙壁之处受有震动或有严密防水要求得构筑物，做法见下图:柔性穿墙防水套管安装图注:1-套管;2－翼环；３－挡圈;4－橡皮条;5-螺母;６－双头螺母; 7－法兰盘;8－短管;9-翼盘。2)、刚性套管适用于钢管穿过墙壁之处有严密防水要求得构筑物。刚性穿墙防水套管安装图 Ⅳ、管道安装施工方法: 1、管材及连接 １)、空调系统得供回水管采纳碳素钢管,公称直径ＤＮ≥50mm 者,采纳无缝钢管;D Ｎ<5 ０ m ｍ者,采纳普通焊接钢管。空调系统得凝聚水管采纳镀开工准备审图编制方案设 备材 料准备现 场条 件准备施 工预 算编制劳 动力 安排立管安装支管安装除锈、刷油预制加工机组安装风机盘管安装材料复验安装准备管道冲洗管道试压试压验收管道保温调试竣工验收锌钢管。管道直径小于 DN40 一般采纳丝接,管道直径大于等于 DN ４ 0 得采纳焊接或法兰连接。 2)、供回水坡度为 0、003,凝聚水管沿水流方向应有>0、01 得坡度,坡向卫生间及凝聚水立管,凝水管干管始端设清扫口。 ２、管路连接工艺：1）、丝接工艺（1）、螺纹应用符合要求得套丝机加工,套丝过程中应常常加油,从最后得 1/3 长度处起,板牙应逐渐放松,以便形成锥状。（2）、检查螺纹应端正、清楚、完整、光滑,不得有毛刺、乱丝、断丝与缺丝现象。（3）、螺纹加工时，应用力均匀，不得用加套管接长手柄得方法进行套丝。（...
