立式铣削五轴五联动加工中心设计学士学位论文

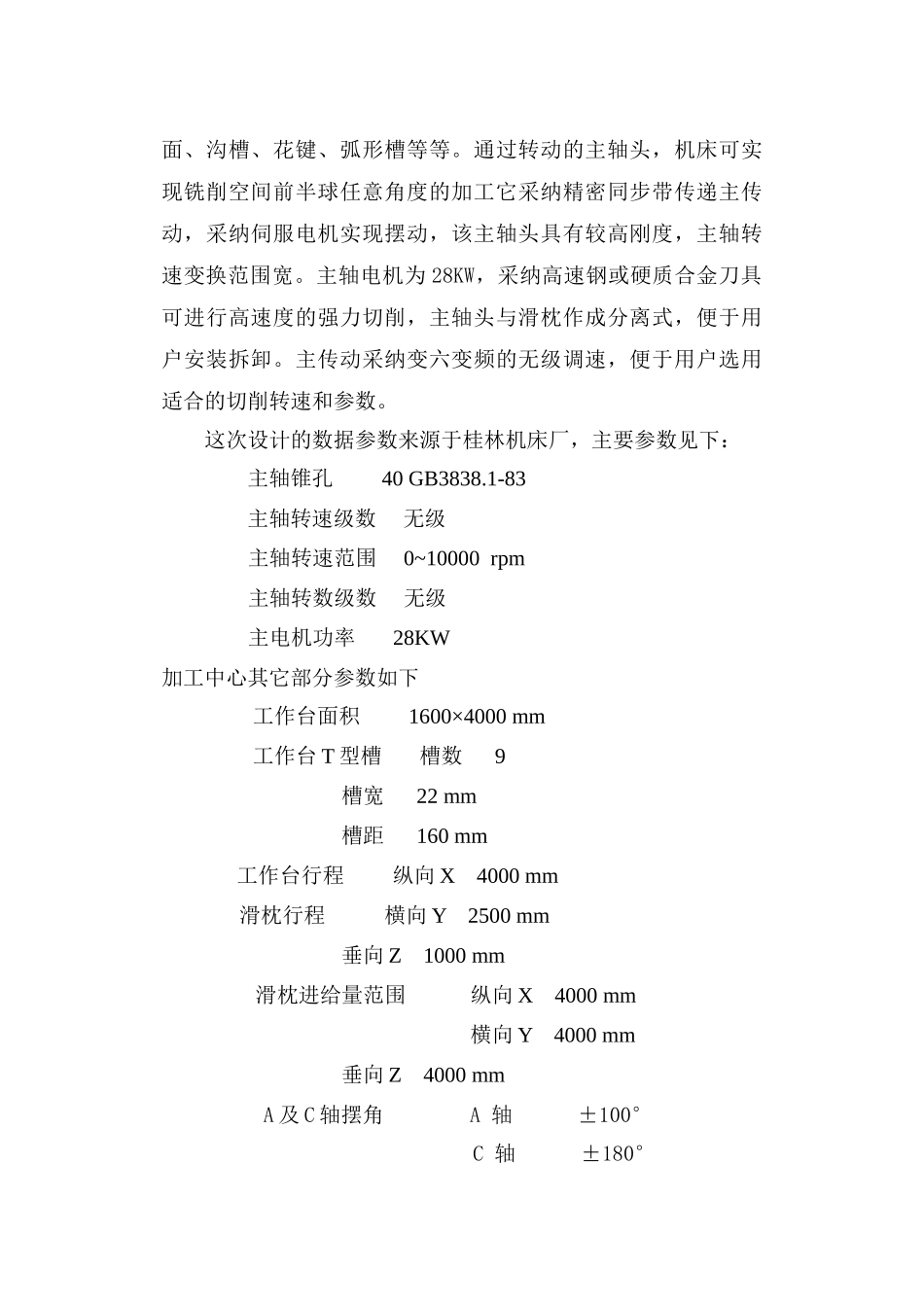

提供完整版的各专业毕业设计，目录第一章 概述-------------------------------- 1.1 课题讨论内容---------------------- 1.2 国内外相关技术现状----------------1.3 课题分工及简介--------------------- 第二章技术支持及其进展趋势----------------2.1 虚拟制造的应用及进展-------------2.2 相关软件介绍--------------------- 第三章 具体设计方案3.1 设计参数计算---------------------3.2 造型设计-------------------------第四章 装配及其仿真4.1 零件的装配-----------------------4.2 装配仿真-------------------------第五章设计结论及参考文献------------------- 第一章 概述1.1 课题讨论内容：本次设计的主要任务是立式铣削五轴五联动加工中心，它具有较强的数控功能，可以加工各种复杂轮廓表面的工件。可作铣、镗、钻孔等加工，广泛应用于机械制造业。它可以实现五轴控制、五轴联动。主轴电机采纳沟通伺服驱动系统，可实现主轴的自动无级变速。它采纳了自动液压拉松刀结构，使刀具交换方便快捷。这一部分主要是主轴头的设计，主轴头可沿 X、Y、Z 三个方向移动，并可绕 A（B）、C 轴作旋转运动，具有很大的灵活性，且加工性能好。安装专用刀杆及附件，可以加工平面，斜面、螺旋面、沟槽、花键、弧形槽等等。通过转动的主轴头，机床可实现铣削空间前半球任意角度的加工它采纳精密同步带传递主传动，采纳伺服电机实现摆动，该主轴头具有较高刚度，主轴转速变换范围宽。主轴电机为 28KW，采纳高速钢或硬质合金刀具可进行高速度的强力切削，主轴头与滑枕作成分离式，便于用户安装拆卸。主传动采纳变六变频的无级调速，便于用户选用适合的切削转速和参数。这次设计的数据参数来源于桂林机床厂，主要参数见下：主轴锥孔 40 GB3838.1-83主轴转速级数 无级主轴转速范围 0~10000 rpm主轴转数级数 无级主电机功率 28KW加工中心其它部分参数如下 工作台面积 1600×4000 mm 工作台 T 型槽 槽数 9 槽宽 22 mm 槽距 160 mm 工作台行程 纵向 X 4000 mm 滑枕行程 横向 Y 2500 mm 垂向 Z 1000 mm 滑枕进给量范围 纵向 X 4000 mm 横向 Y 4000 mm 垂向 Z 4000 mm A 及 C 轴摆角 A 轴 ±100° C 轴 ±180° A 及 C 轴转速 0~5 rpm 进给电机扭矩 纵向 X 39 Nm 横向 Y 26 Nm 垂向 Z 26 Nm机床体积（长×宽×高） 9400×4300×3900 mm机床净重...
