立轴冲击式同步破碎机传动系统设计本科学位论文

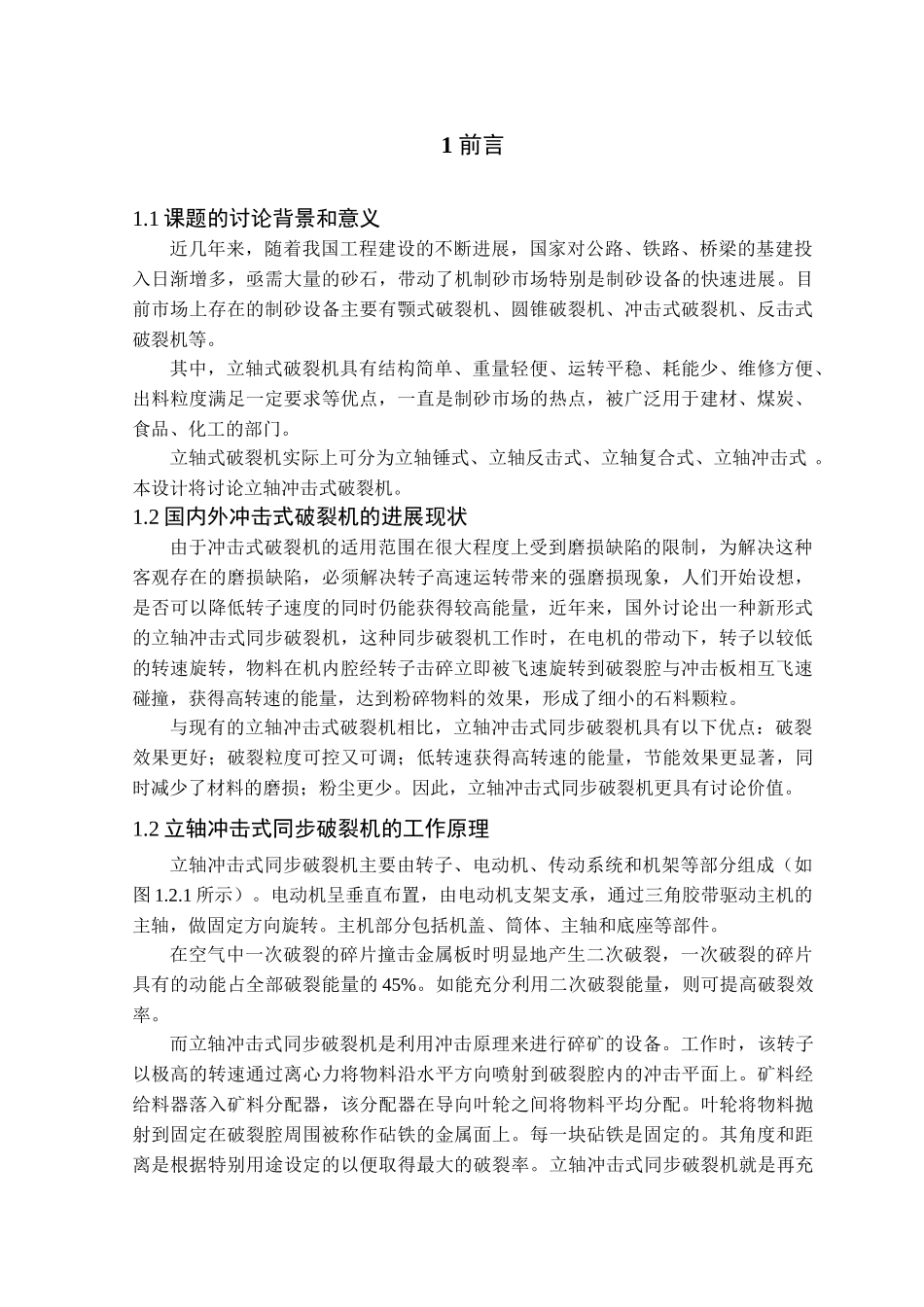

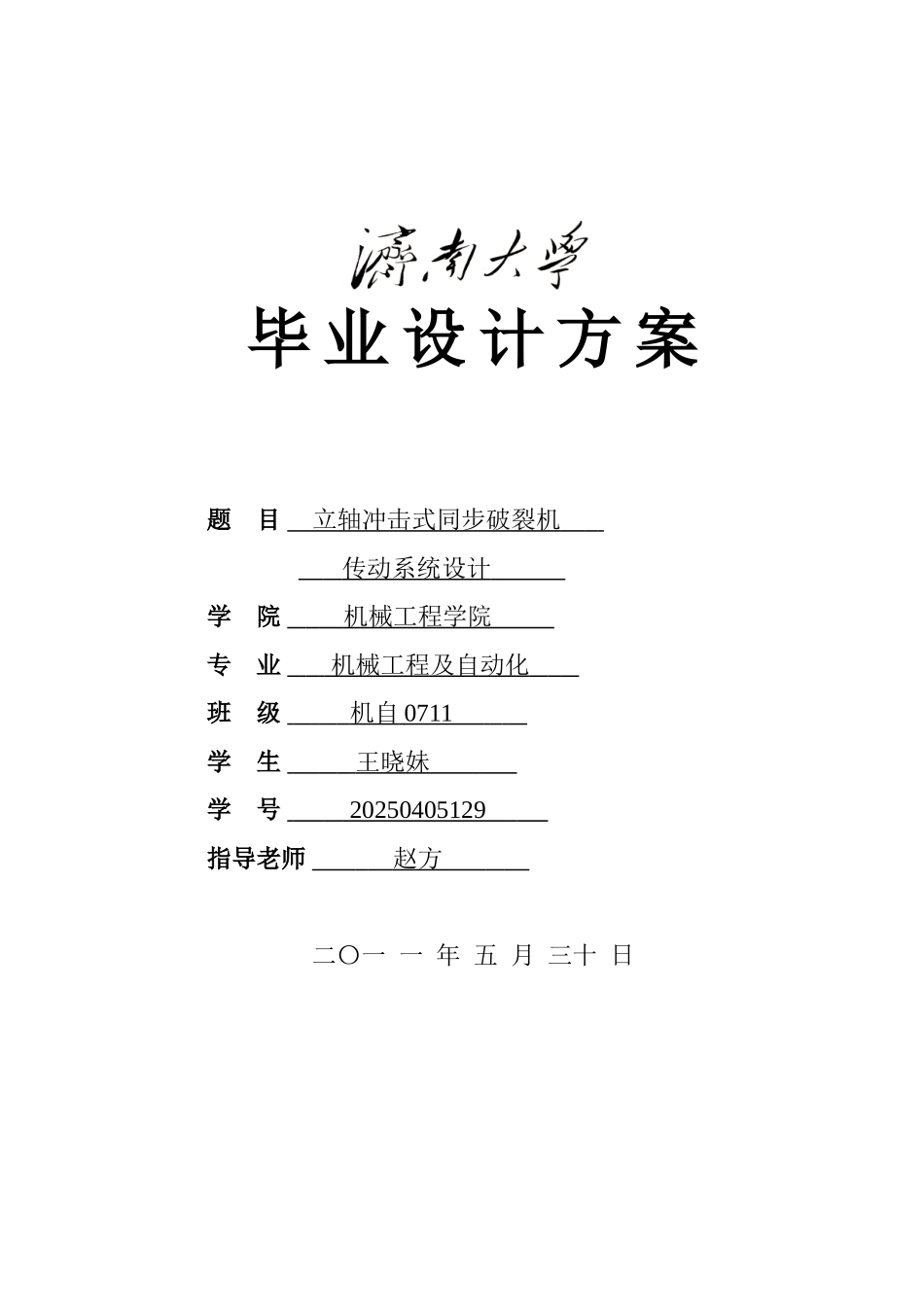

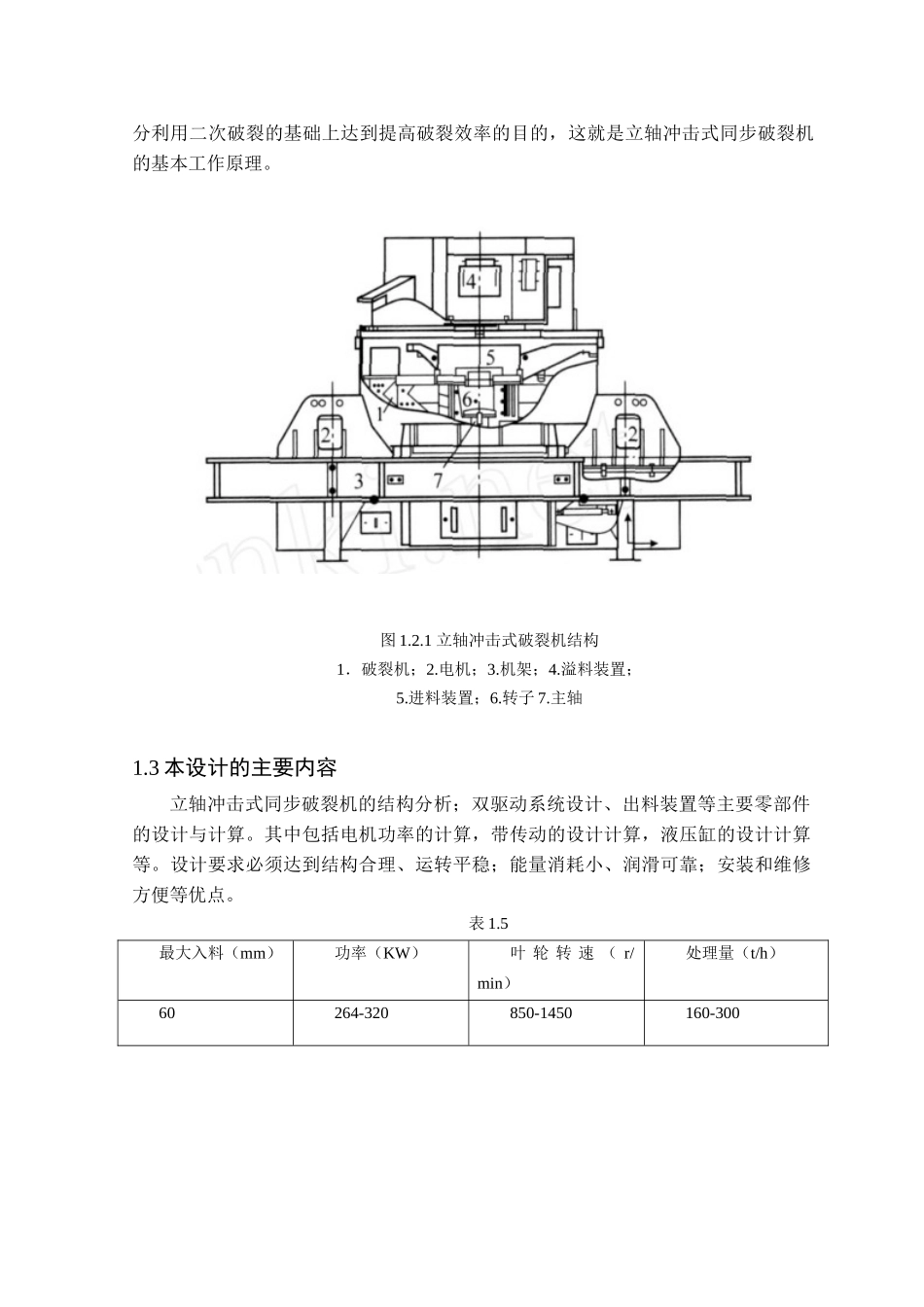

毕 业 设 计 方 案题 目 立轴冲击式同步破裂机 传动系统设计 学 院 机械工程学院 专 业 机械工程及自动化 班 级 机自 0711 学 生 王晓妹 学 号 20250405129 指导老师 赵方 二〇一 一 年 五 月 三十 日1 前言1.1 课题的讨论背景和意义近几年来，随着我国工程建设的不断进展，国家对公路、铁路、桥梁的基建投入日渐增多，亟需大量的砂石，带动了机制砂市场特别是制砂设备的快速进展。目前市场上存在的制砂设备主要有颚式破裂机、圆锥破裂机、冲击式破裂机、反击式破裂机等。其中，立轴式破裂机具有结构简单、重量轻便、运转平稳、耗能少、维修方便、出料粒度满足一定要求等优点，一直是制砂市场的热点，被广泛用于建材、煤炭、食品、化工的部门。立轴式破裂机实际上可分为立轴锤式、立轴反击式、立轴复合式、立轴冲击式 。本设计将讨论立轴冲击式破裂机。1.2 国内外冲击式破裂机的进展现状由于冲击式破裂机的适用范围在很大程度上受到磨损缺陷的限制，为解决这种客观存在的磨损缺陷，必须解决转子高速运转带来的强磨损现象，人们开始设想，是否可以降低转子速度的同时仍能获得较高能量，近年来，国外讨论出一种新形式的立轴冲击式同步破裂机，这种同步破裂机工作时，在电机的带动下，转子以较低的转速旋转，物料在机内腔经转子击碎立即被飞速旋转到破裂腔与冲击板相互飞速碰撞，获得高转速的能量，达到粉碎物料的效果，形成了细小的石料颗粒。与现有的立轴冲击式破裂机相比，立轴冲击式同步破裂机具有以下优点：破裂效果更好；破裂粒度可控又可调；低转速获得高转速的能量，节能效果更显著，同时减少了材料的磨损；粉尘更少。因此，立轴冲击式同步破裂机更具有讨论价值。1.2 立轴冲击式同步破裂机的工作原理立轴冲击式同步破裂机主要由转子、电动机、传动系统和机架等部分组成（如图 1.2.1 所示）。电动机呈垂直布置，由电动机支架支承，通过三角胶带驱动主机的主轴，做固定方向旋转。主机部分包括机盖、筒体、主轴和底座等部件。在空气中一次破裂的碎片撞击金属板时明显地产生二次破裂，一次破裂的碎片具有的动能占全部破裂能量的 45%。如能充分利用二次破裂能量，则可提高破裂效率。而立轴冲击式同步破裂机是利用冲击原理来进行碎矿的设备。工作时，该转子以极高的转速通过离心力将物料沿水平方向喷射到破裂腔内的冲击平面上。矿料经给料器落入矿料分配器，该分配器在导向叶轮之间将物料平均分配。叶轮将...
