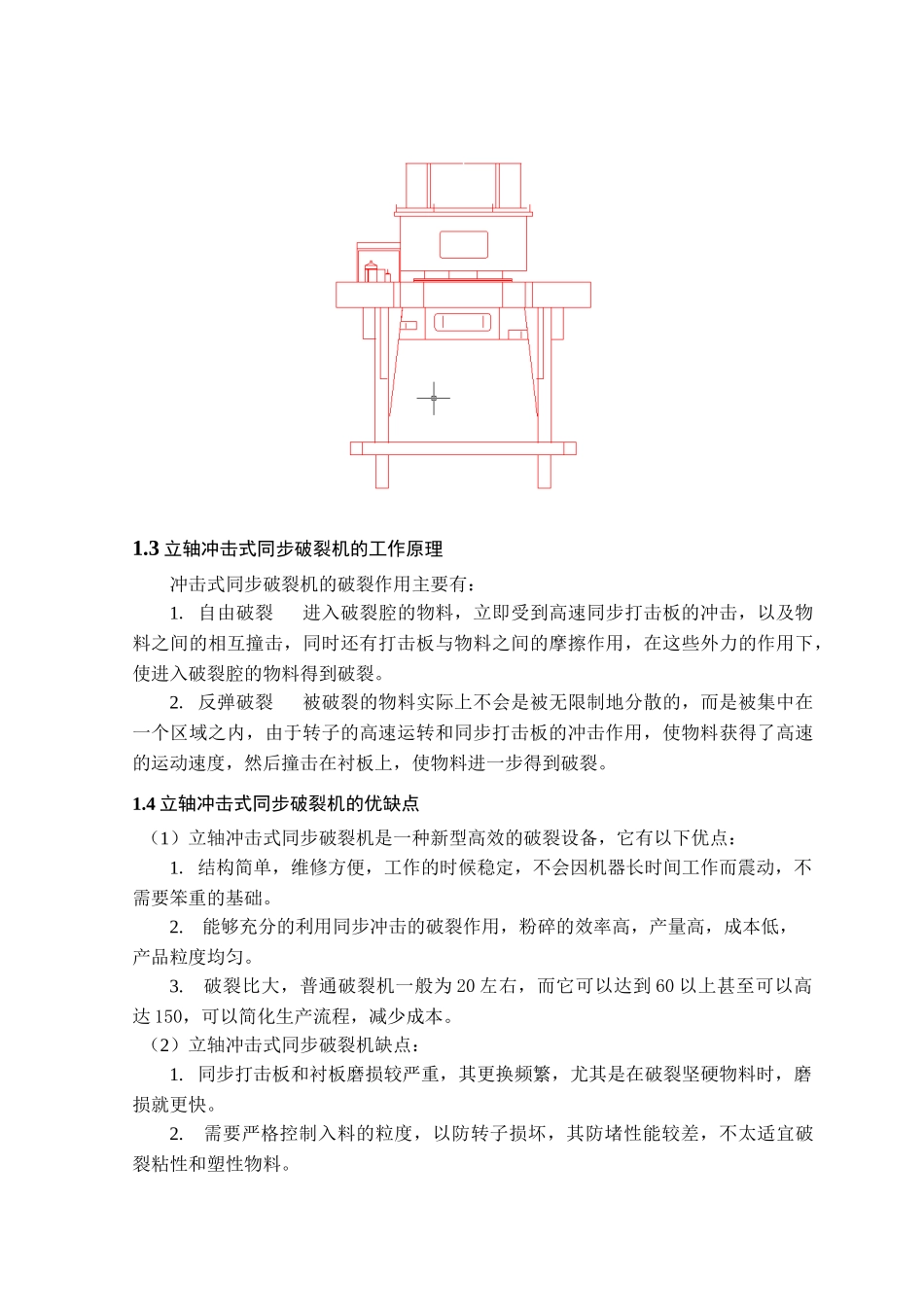

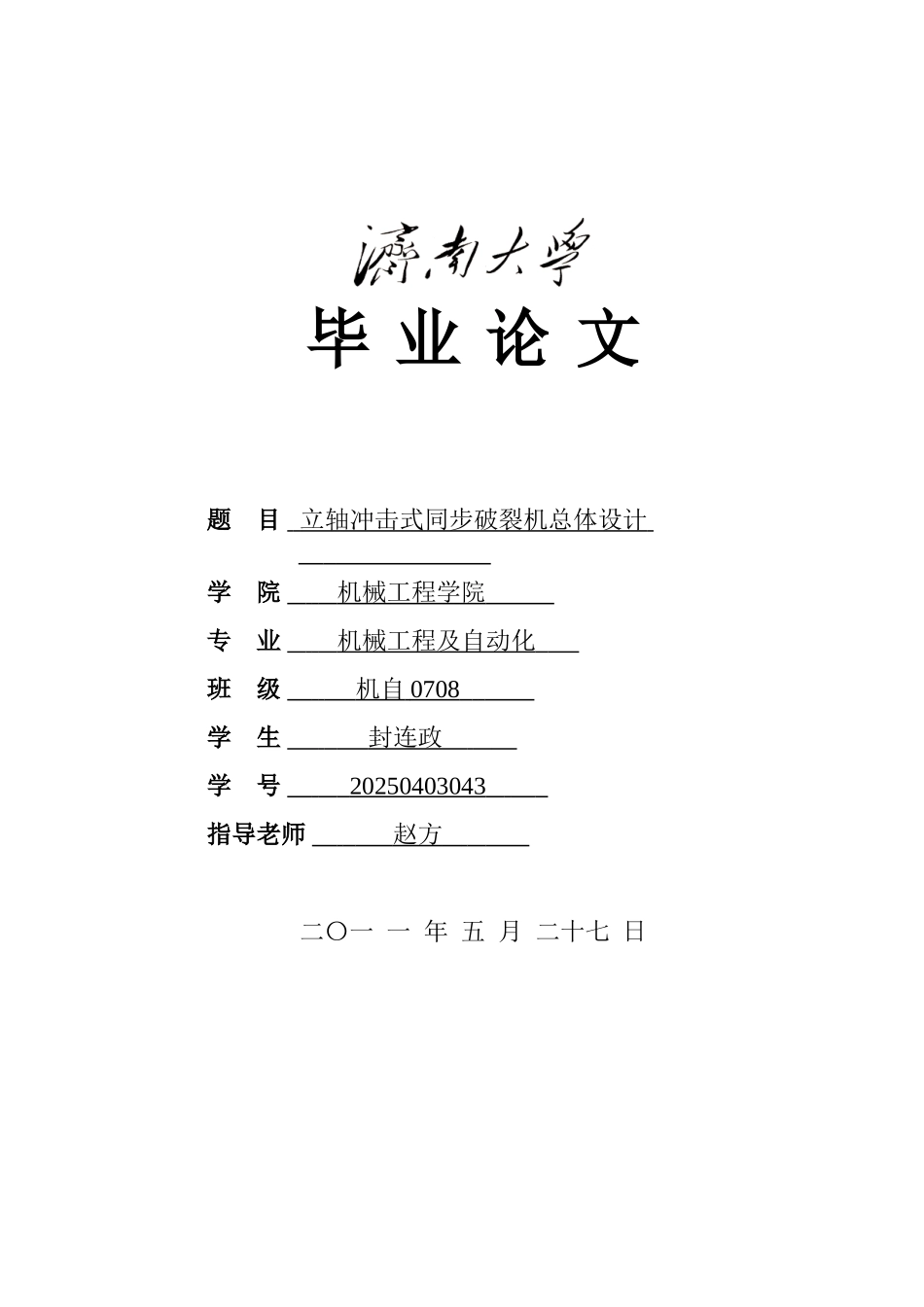

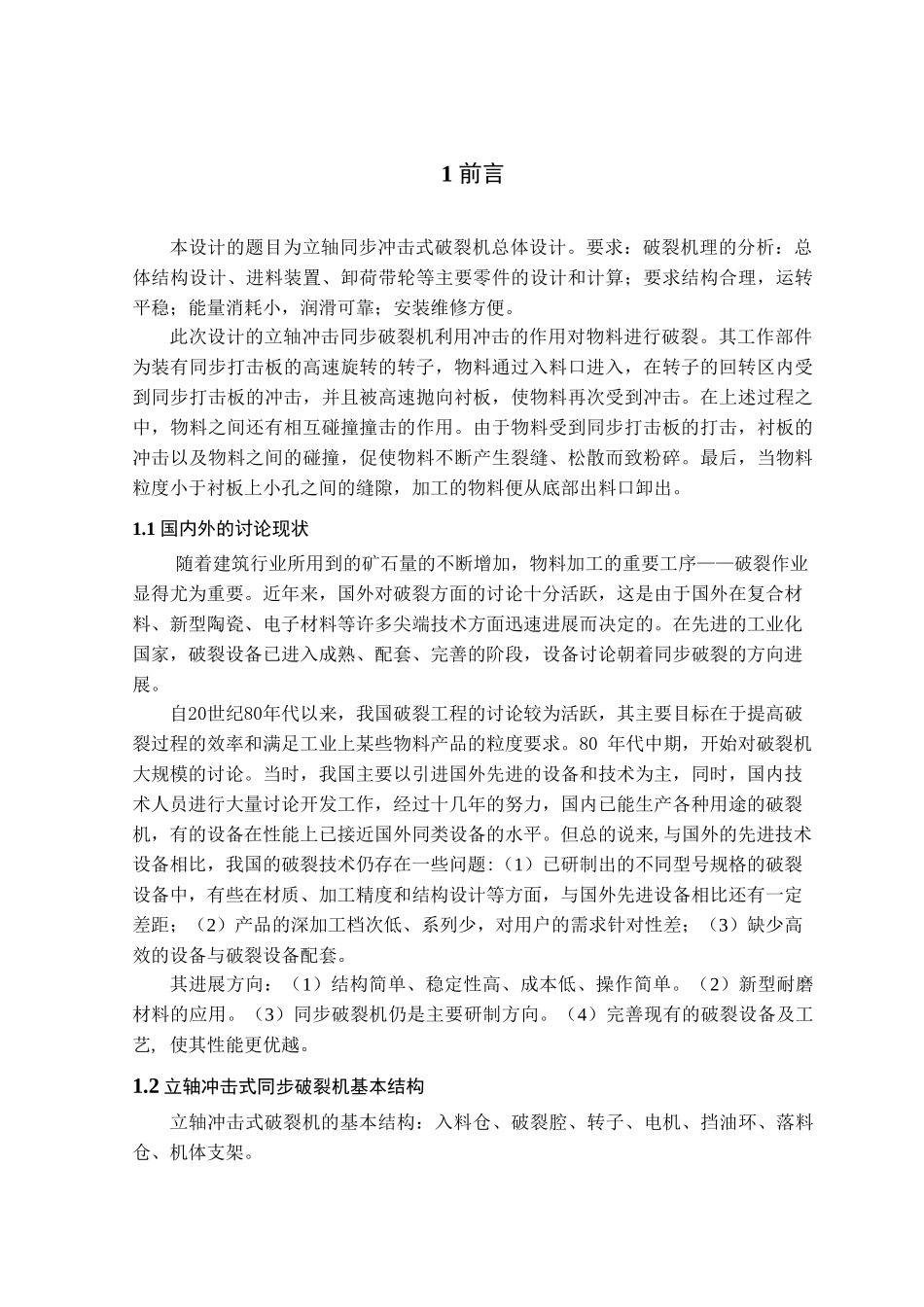

毕 业 论 文题 目 立轴冲击式同步破裂机总体设计 学 院 机械工程学院 专 业 机械工程及自动化 班 级 机自 0708 学 生 封连政 学 号 20250403043 指导老师 赵方 二〇一 一 年 五 月 二十七 日1 前言本设计的题目为立轴同步冲击式破裂机总体设计。要求：破裂机理的分析：总体结构设计、进料装置、卸荷带轮等主要零件的设计和计算；要求结构合理，运转平稳；能量消耗小，润滑可靠；安装维修方便。此次设计的立轴冲击同步破裂机利用冲击的作用对物料进行破裂。其工作部件为装有同步打击板的高速旋转的转子，物料通过入料口进入，在转子的回转区内受到同步打击板的冲击，并且被高速抛向衬板，使物料再次受到冲击。在上述过程之中，物料之间还有相互碰撞撞击的作用。由于物料受到同步打击板的打击，衬板的冲击以及物料之间的碰撞，促使物料不断产生裂缝、松散而致粉碎。最后，当物料粒度小于衬板上小孔之间的缝隙，加工的物料便从底部出料口卸出。1.1 国内外的讨论现状 随着建筑行业所用到的矿石量的不断增加，物料加工的重要工序——破裂作业显得尤为重要。近年来，国外对破裂方面的讨论十分活跃，这是由于国外在复合材料、新型陶瓷、电子材料等许多尖端技术方面迅速进展而决定的。在先进的工业化国家，破裂设备已进入成熟、配套、完善的阶段，设备讨论朝着同步破裂的方向进展。自20世纪80年代以来，我国破裂工程的讨论较为活跃，其主要目标在于提高破裂过程的效率和满足工业上某些物料产品的粒度要求。80 年代中期，开始对破裂机大规模的讨论。当时，我国主要以引进国外先进的设备和技术为主，同时，国内技术人员进行大量讨论开发工作，经过十几年的努力，国内已能生产各种用途的破裂机，有的设备在性能上已接近国外同类设备的水平。但总的说来,与国外的先进技术设备相比，我国的破裂技术仍存在一些问题:（1）已研制出的不同型号规格的破裂设备中，有些在材质、加工精度和结构设计等方面，与国外先进设备相比还有一定差距；（2）产品的深加工档次低、系列少，对用户的需求针对性差；（3）缺少高效的设备与破裂设备配套。其进展方向：（1）结构简单、稳定性高、成本低、操作简单。（2）新型耐磨材料的应用。（3）同步破裂机仍是主要研制方向。（4）完善现有的破裂设备及工艺, 使其性能更优越。1.2 立轴冲击式同步破裂机基本结构立轴冲击式破裂机的基本结构：入料仓、破裂腔、转子、电机、挡油环、落料仓、机体支架...
