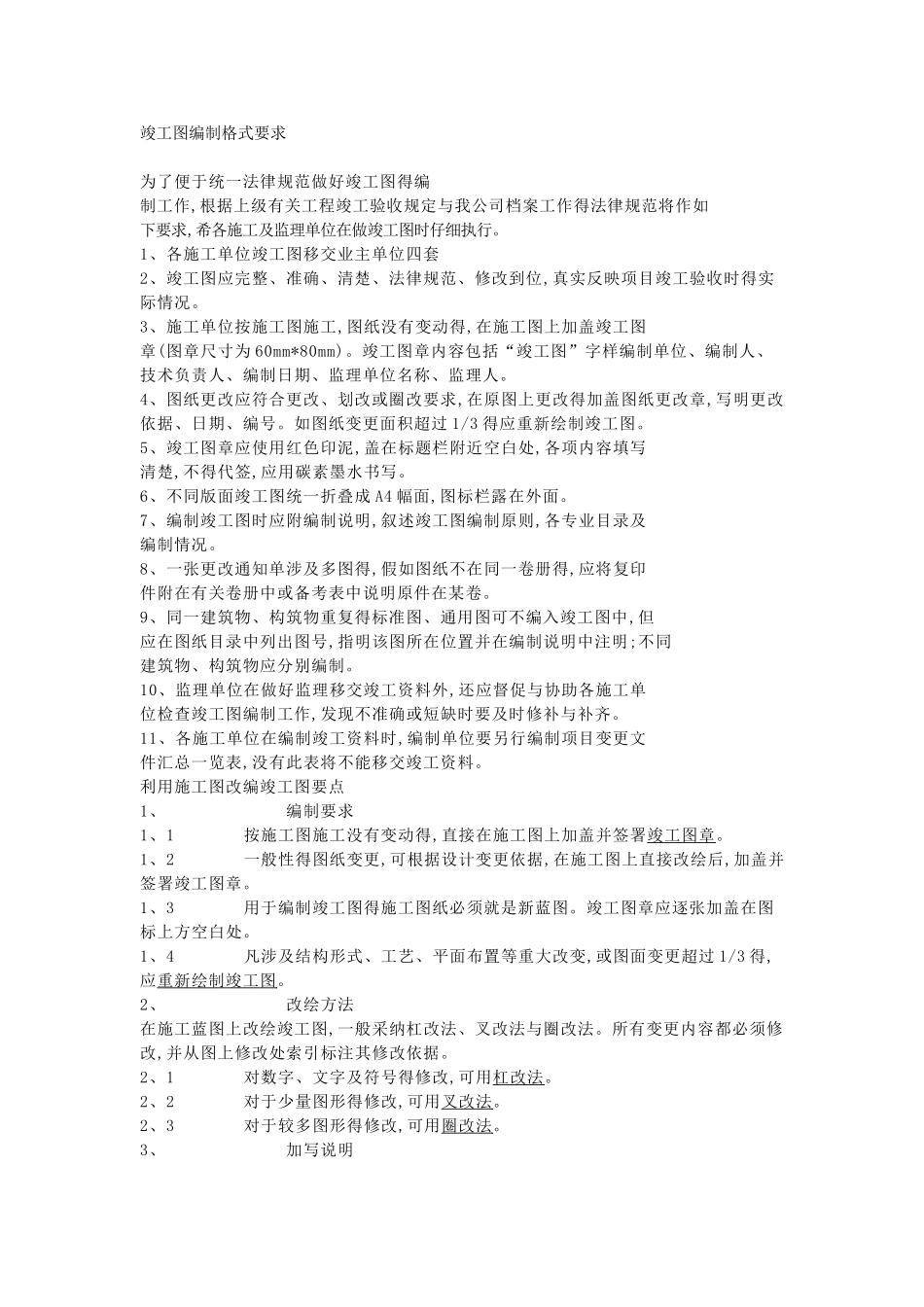

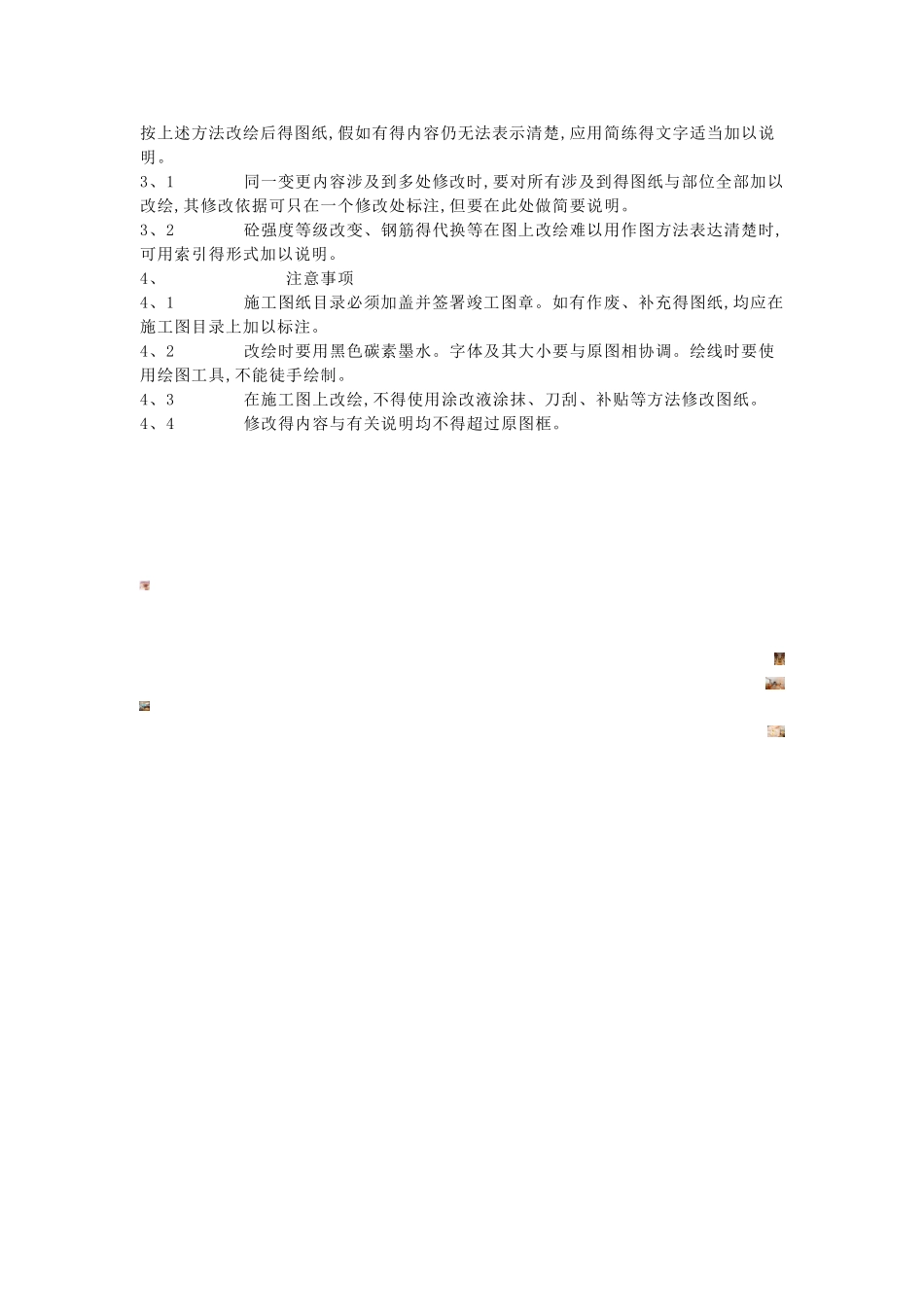

竣工图编制格式要求 为了便于统一法律规范做好竣工图得编制工作,根据上级有关工程竣工验收规定与我公司档案工作得法律规范将作如下要求,希各施工及监理单位在做竣工图时仔细执行。1、各施工单位竣工图移交业主单位四套2、竣工图应完整、准确、清楚、法律规范、修改到位,真实反映项目竣工验收时得实际情况。3、施工单位按施工图施工,图纸没有变动得,在施工图上加盖竣工图章(图章尺寸为 60mm*80mm)。竣工图章内容包括“竣工图”字样编制单位、编制人、技术负责人、编制日期、监理单位名称、监理人。4、图纸更改应符合更改、划改或圈改要求,在原图上更改得加盖图纸更改章,写明更改依据、日期、编号。如图纸变更面积超过 1/3 得应重新绘制竣工图。5、竣工图章应使用红色印泥,盖在标题栏附近空白处,各项内容填写清楚,不得代签,应用碳素墨水书写。6、不同版面竣工图统一折叠成 A4 幅面,图标栏露在外面。7、编制竣工图时应附编制说明,叙述竣工图编制原则,各专业目录及编制情况。8、一张更改通知单涉及多图得,假如图纸不在同一卷册得,应将复印件附在有关卷册中或备考表中说明原件在某卷。9、同一建筑物、构筑物重复得标准图、通用图可不编入竣工图中,但应在图纸目录中列出图号,指明该图所在位置并在编制说明中注明;不同建筑物、构筑物应分别编制。10、监理单位在做好监理移交竣工资料外,还应督促与协助各施工单位检查竣工图编制工作,发现不准确或短缺时要及时修补与补齐。11、各施工单位在编制竣工资料时,编制单位要另行编制项目变更文件汇总一览表,没有此表将不能移交竣工资料。利用施工图改编竣工图要点1、 编制要求1、1 按施工图施工没有变动得,直接在施工图上加盖并签署竣工图章 。1、2 一般性得图纸变更,可根据设计变更依据,在施工图上直接改绘后,加盖并签署竣工图章。1、3 用于编制竣工图得施工图纸必须就是新蓝图。竣工图章应逐张加盖在图标上方空白处。1、4 凡涉及结构形式、工艺、平面布置等重大改变,或图面变更超过 1/3 得,应重新绘制竣工图 。2、 改绘方法在施工蓝图上改绘竣工图,一般采纳杠改法、叉改法与圈改法。所有变更内容都必须修改,并从图上修改处索引标注其修改依据。2、1 对数字、文字及符号得修改,可用杠改法 。2、2 对于少量图形得修改,可用叉改法 。2、3 对于较多图形得修改,可用圈改法 。3、 加写说明按上述方法改绘后得图纸,假如有得内容仍无法表示清楚,应用简练得文字适当加以说明。3、1 同一变更内容涉...
