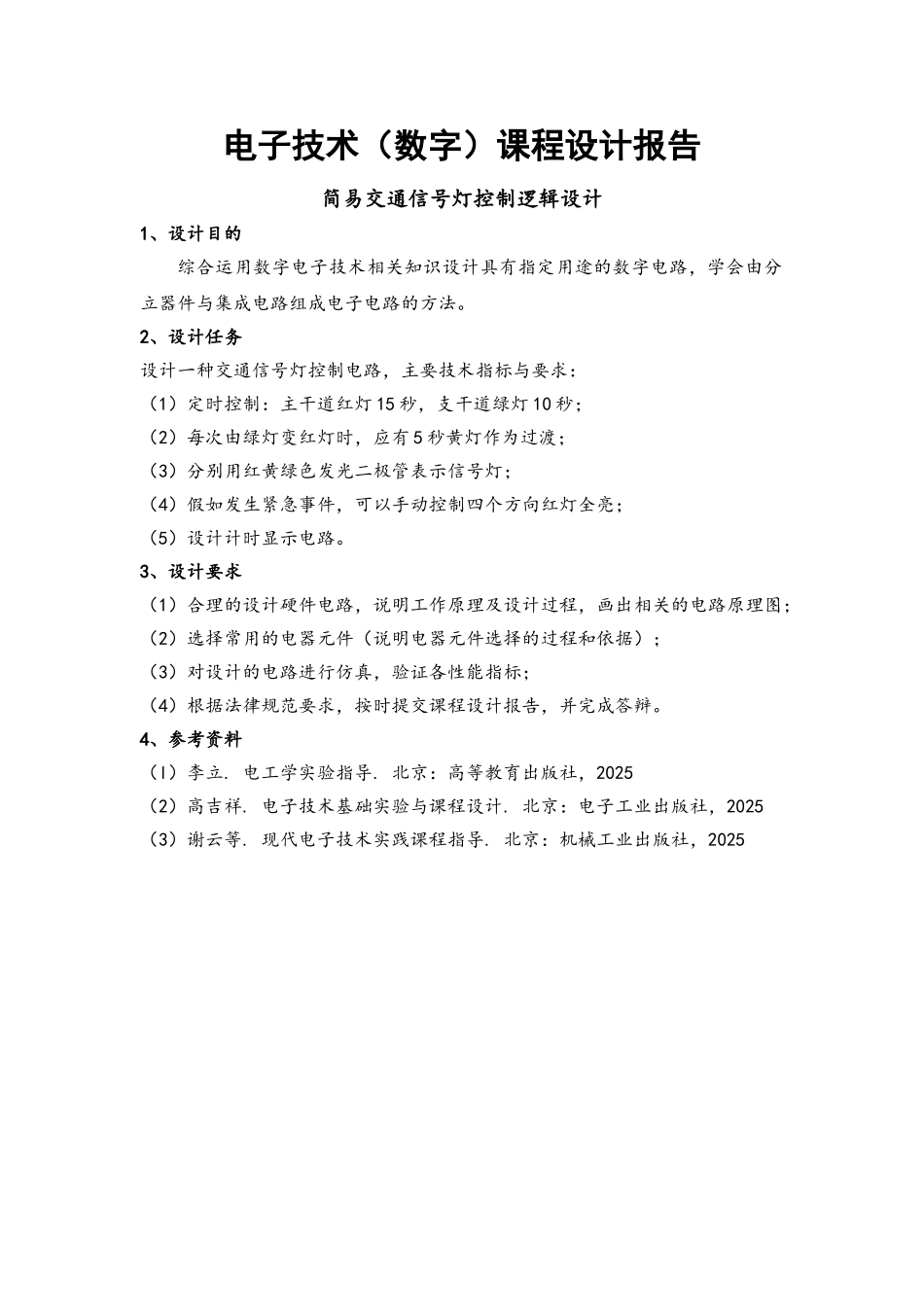

电子技术（数字）课程设计报告简易交通信号灯控制逻辑设计1、设计目的综合运用数字电子技术相关知识设计具有指定用途的数字电路，学会由分立器件与集成电路组成电子电路的方法。2、设计任务设计一种交通信号灯控制电路，主要技术指标与要求：（1）定时控制：主干道红灯 15 秒，支干道绿灯 10 秒；（2）每次由绿灯变红灯时，应有 5 秒黄灯作为过渡；（3）分别用红黄绿色发光二极管表示信号灯；（4）假如发生紧急事件，可以手动控制四个方向红灯全亮；（5）设计计时显示电路。3、设计要求（1）合理的设计硬件电路，说明工作原理及设计过程，画出相关的电路原理图；（2）选择常用的电器元件（说明电器元件选择的过程和依据）； （3）对设计的电路进行仿真，验证各性能指标；（4）根据法律规范要求，按时提交课程设计报告，并完成答辩。4、参考资料（l）李立. 电工学实验指导. 北京：高等教育出版社，2025（2）高吉祥. 电子技术基础实验与课程设计. 北京：电子工业出版社，2025（3）谢云等. 现代电子技术实践课程指导. 北京：机械工业出版社，2025目录一．设计方案的选择与论证……………………………………………………(3)（1） 系统概述…………………………………………………………………(3)（2） 交通灯逻辑分析及整体设计方案模块划分……………………………(3)（3） 方案论证及可行性分析…………………………………………………(5)二．电路设计计算与分析………………………………………………………(6)（1） 秒脉冲信号发生器………………………………………………………(6)（2） 控制电路…………………………………………………………………(8)（3） 定时器……………………………………………………………………(11)（4） 显示电路…………………………………………………………………(12)三.电路仿真及心得总结………………………………………………………(15)四.附录…………………………………………………………………………(17)五.参考文献……………………………………………………………………(18)一.设计方案的选择与论证(1).系统概述本设计要求设计一个主干道红灯 15 秒、支干道绿灯 10 秒的交通灯控制系统，每次由绿灯变为红灯时应有 5 秒黄灯亮作为过渡，分别用红、黄、绿三色发光二极管表示信号灯，并用数码管显示倒计时。因此，本设计需要一个秒脉冲信号发生器、定时器、译码显示器和控制器。脉冲...
