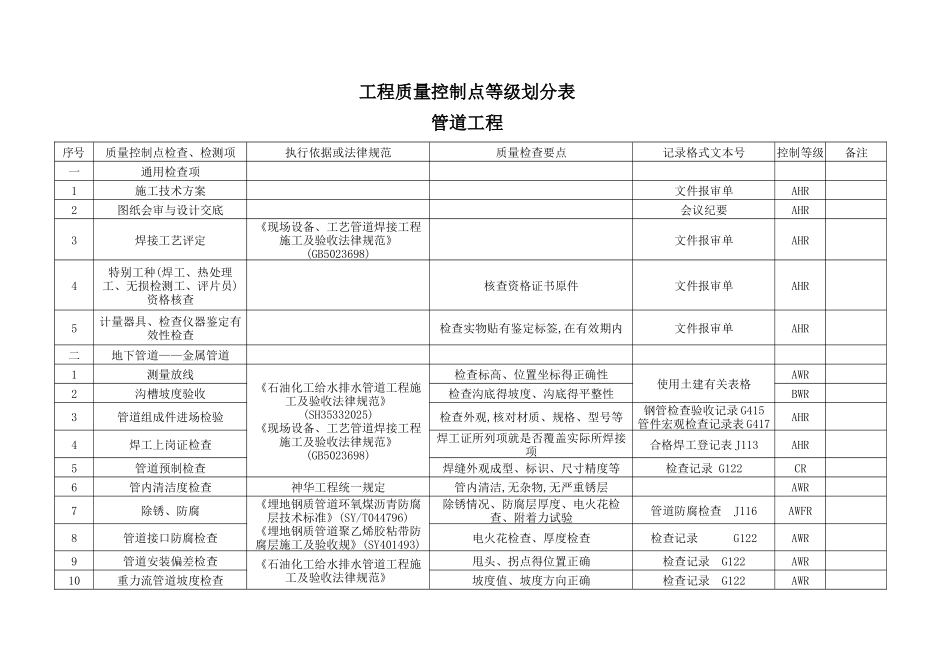

工程质量控制点等级划分表管道工程序号质量控制点检查、检测项执行依据或法律规范质量检查要点记录格式文本号控制等级备注一通用检查项1施工技术方案文件报审单AHR2图纸会审与设计交底会议纪要AHR3焊接工艺评定《现场设备、工艺管道焊接工程施工及验收法律规范》(GB5023698)文件报审单AHR4特别工种(焊工、热处理工、无损检测工、评片员)资格核查核查资格证书原件文件报审单AHR5计量器具、检查仪器鉴定有效性检查检查实物贴有鉴定标签,在有效期内文件报审单AHR二地下管道——金属管道1测量放线《石油化工给水排水管道工程施工及验收法律规范》(SH35332025)《现场设备、工艺管道焊接工程施工及验收法律规范》(GB5023698)检查标高、位置坐标得正确性使用土建有关表格AWR2沟槽坡度验收检查沟底得坡度、沟底得平整性BWR3管道组成件进场检验检查外观,核对材质、规格、型号等钢管检查验收记录 G415管件宏观检查记录表 G417AHR4焊工上岗证检查焊工证所列项就是否覆盖实际所焊接项合格焊工登记表 J113AHR5管道预制检查焊缝外观成型、标识、尺寸精度等检查记录 G122CR6管内清洁度检查神华工程统一规定管内清洁,无杂物,无严重锈层AWR7除锈、防腐《埋地钢质管道环氧煤沥青防腐层技术标准》(SY/T044796)《埋地钢质管道聚乙烯胶粘带防腐层施工及验收规》(SY401493)除锈情况、防腐层厚度、电火花检查、附着力试验管道防腐检查 J116AWFR8管道接口防腐检查电火花检查、厚度检查检查记录 G122AWR9管道安装偏差检查《石油化工给水排水管道工程施工及验收法律规范》甩头、拐点得位置正确检查记录 G122AWR10重力流管道坡度检查坡度值、坡度方向正确检查记录 G122AWR序号质量控制点检查、检测项执行依据或法律规范质量检查要点记录格式文本号控制等级备注(SH35332025)《现场设备、工艺管道焊接工程施工及验收法律规范》(GB5023698)11水压试验给排水压力管道耐压试验条件确认试验记录 J409AHR12闭水试验给排水无压力管道闭水试验条件确认试验记录 J410AHR13回填前隐蔽工程检查检查施工内容、工序已全部完成隐蔽工程记录 J111AHR14管道隐蔽前管道得坐标、标高复测重点就是管道得起始点、分支点、甩头等隐蔽工程记录 J111AHR15回填土质量回填土无石块、均匀,分层夯实使用土建有关表格BR16管道水冲洗或吹扫进出水得颜色一致管道吹扫/清洗检验记录J408AHR17消火栓、消防水炮安装检查位置、标高、垂直度检查记录 G122AF19阀门井接口防水套管填塞严密检查记录 G122...
