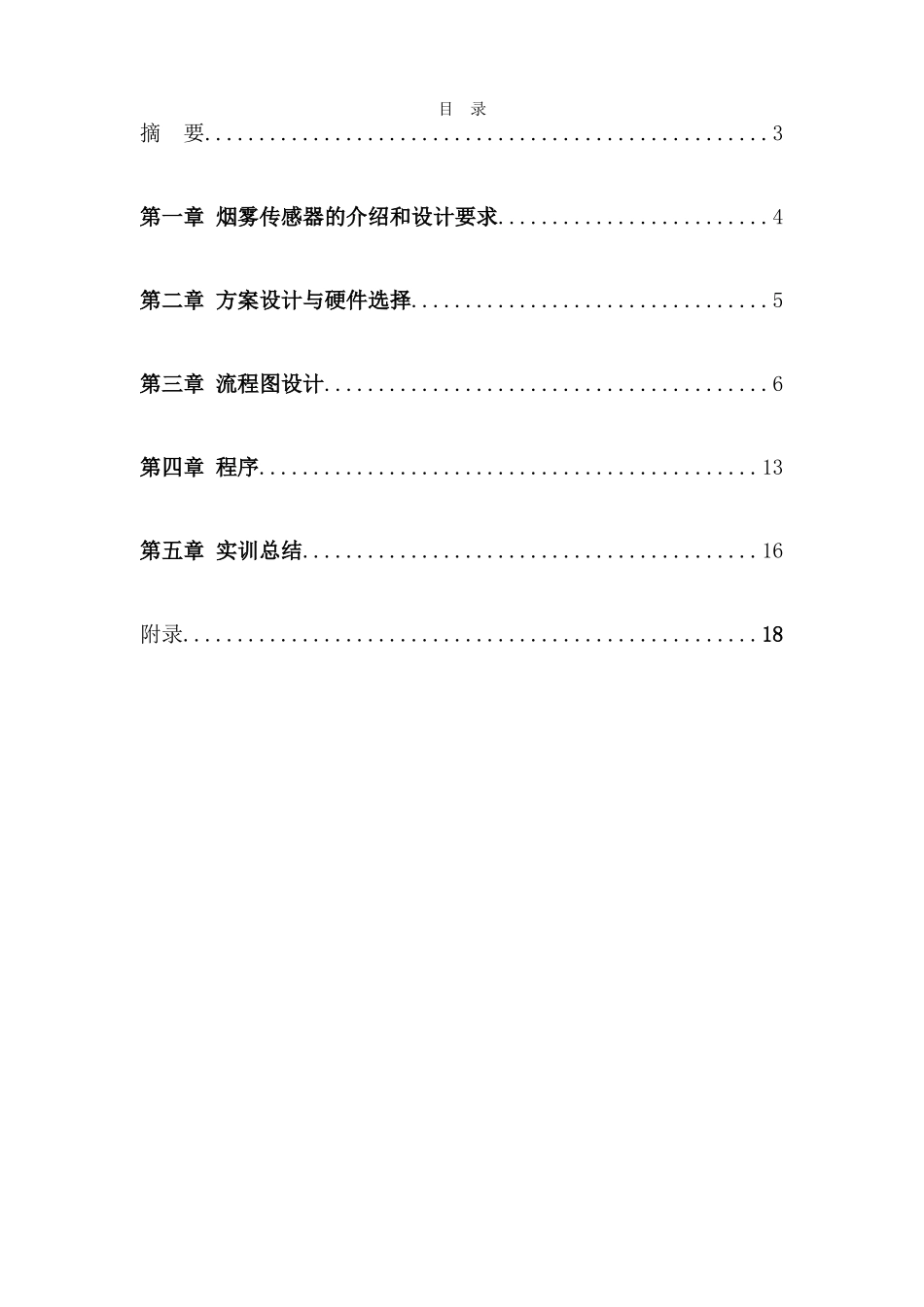

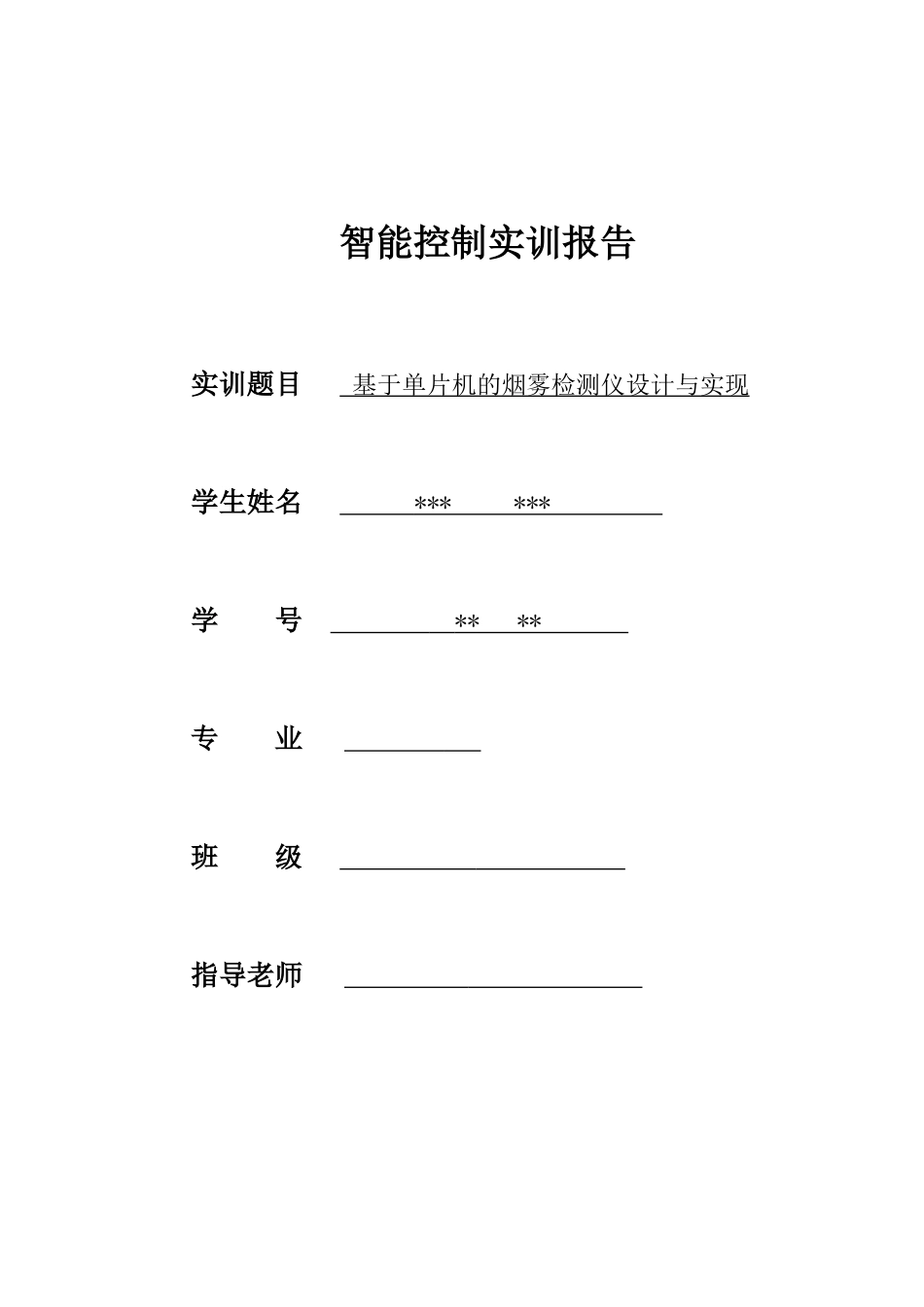

智能控制实训报告实训题目 基于单片机的烟雾检测仪设计与实现 学生姓名 *** *** 学 号 ** ** 专 业 班 级 指导老师 目 录摘 要....................................................3第一章 烟雾传感器的介绍和设计要求.........................4第二章 方案设计与硬件选择.................................5第三章 流程图设计.........................................6第四章 程序..............................................13第五章 实训总结..........................................16附录.....................................................18摘 要 随着现代科学技术的飞速进展，各类传感器在各个领域中都发挥着很大的作用。烟雾传感器属于气敏传感器，是气-电变换器，它将可燃性气体在空气中的含量(即浓度)转化成电压或者电流信号，通过 A/D 转换电路将模拟量转换成数字量后送到单片机，进而由单片机完成数据处理、浓度处理及报警控制等工作。传感器作为烟雾检测报警器的信号采集部分，是仪表的核心组成部分之一。由此可见，传感器的选型是非常重要的。本系统是基于 STC89C52 单片机的烟雾报警器，所选用的是 MQ-2 型烟雾传感器。关键字： STC89C52 MQ-2 烟雾传感器第一章 烟雾传感器的介绍和设计要求1.1 烟雾传感器的分类 烟雾传感器种类繁多，从检测原理上可以分为三大类： a、利用物理化学性质的烟雾传感器：如半导体烟雾传感器、接触燃烧烟雾传感器等。 b、利用物理性质的烟雾传感器：如热导烟雾传感器、光干涉烟雾传感器、红外传感器等。 c、利用电化学性质的烟雾传感器：如电流型烟雾传感器、电势型气体传感器等。 1.2 烟雾传感器的特点 (a)能选择性地检测某种单一烟雾，而对共存的其它烟雾不响应或低响应； (b)对被测烟雾具有较高的灵敏度，能有效地检测允许范围内的烟雾浓度； (c)对检测信号响应速度快，重复性好； (d)长期工作稳定性好； (e)使用寿命长； (f)制造成本低，使用与维护方便。 1.3 设计要求能够准确无误地测出有无吸烟现象，假如有且超出所标定的设计值，就发出报警声，否则 LED 显示正常。第二章 硬件选择与方案设计方案一： MP135 型半导体空气污染敏感元件，由加热器以及微型 Al2O3陶瓷基片上形成的金属氧化物半导体材料构成，用电极引线引出，封装在金属管座、管帽内。当有被检测气体存在时，空气中该气体的浓度越高，传感器的电导率就越高...
