脚手架计算例题讲解

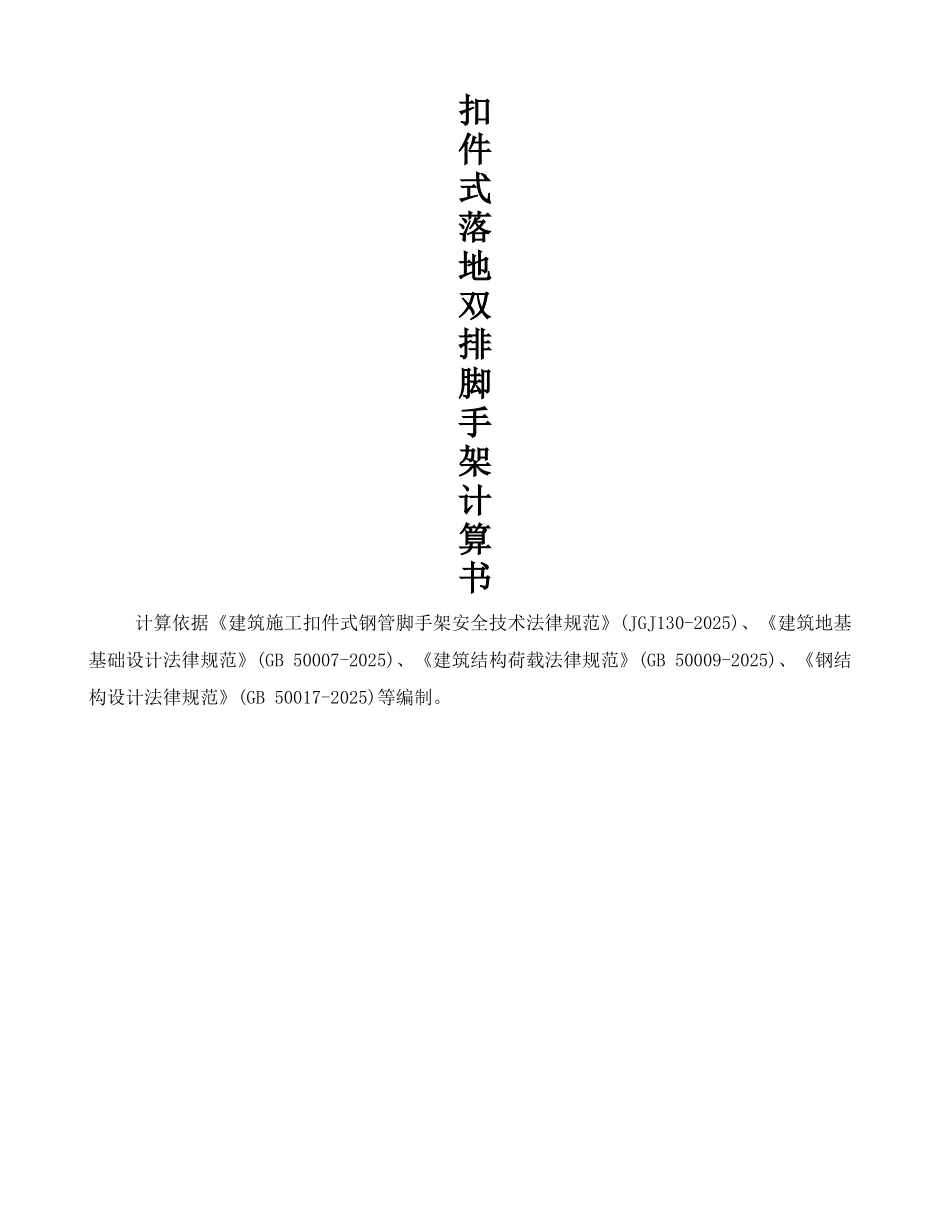

扣件式落地双排脚手架计算书计算依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2025)、《建筑地基基础设计法律规范》(GB 50007-2025)、《建筑结构荷载法律规范》(GB 50009-2025)、《钢结构设计法律规范》(GB 50017-2025)等编制。 脚手架搭设体系剖面图 脚手架搭设体系正立面图 脚手架搭设体系平面图一、参数信息1、脚手架搭设参数脚手架从地面开始搭设,搭设高度H:36、4m;顶步栏杆高:1、2m;内立杆距离墙长度a:0、5m;横杆步距h:1、8m;总步数:20步;立杆纵距la:1、5m;立杆横距lb:1、05m;小横杆伸出内立杆长度a1:0、3m;扫地杆距地:0、3m;采纳小横杆在上布置,搭接在大横杆上得小横杆根数为2根;采纳得钢管类型为Φ48 × 3、5;连墙件布置方式为二步二跨,连接方式为扣件连接;连墙件扣件连接方式为双扣件,扣件抗滑承载力折减系数为1;脚手架沿墙纵向长度l:185m;2、荷载参数(1)活荷载参数结构脚手架均布活荷载:3kN/m2;结构脚手架同时施工层数:1层; (2)风荷载参数工程所在地,基本风压Wo:0、45kN/m2;地面粗糙度类别为:B类(城市郊区);(2)静荷载参数1)脚手板参数选用木脚手板,按法律规范要求铺脚手板;脚手板自重:0、35kN/m2;铺设层数:1层;2)挡脚板参数选用木脚手板(220×48×3000),铺脚手板层设挡脚板挡脚板自重:0、08kN/m;挡脚板铺设层数:1层;3)防护栏杆铺脚手板层设防护栏杆,每步防护栏杆根数为2根,总根数为8根;4)围护材料2300目/100cm2,A0=1、3mm2密目安全网全封闭。密目网选用为:2300目/100cm2,A0=1、3mm2;密目网自重:0、01kN/m2;二、小横杆得计算 小横杆在大横杆得上面,考虑活荷载在小横杆上得最不利布置,验算强度与挠度时不计小横杆得悬挑荷载,小横杆根据简支梁进行强度与挠度计算。1、均布荷载值计算作用在小横杆上得荷载标准值:q=0、038+0、350×1、5/3+3×1、5/3 = 1、713 kN/m;作用在小横杆上得荷载设计值:q=1、2×(0、038+0、350×1、5/3)+1、4×3×1、5/3 = 2、356 kN/m;2、强度验算最大弯矩 M = ql2/8 =2、356×1、052/8 = 0、325 kN、m; 最大应力计算值 σ = M / W =0、325×106/5、08×103=63、917 N/mm2; 小横杆实际弯曲应力计算值σ=63、917N/mm2 小于抗弯强度设计值[f]=205N/mm2,满足要求！3、挠度验算最大挠度ν = 5ql4/384EI = 5、0×1、713×10504/(384×2、06×105×12、19×104)=1、080 mm; 小横杆实际最大挠度计算值ν=1、080mm 小于最大允许挠度值min(1050/180,10)=5、675mm,满足要...
