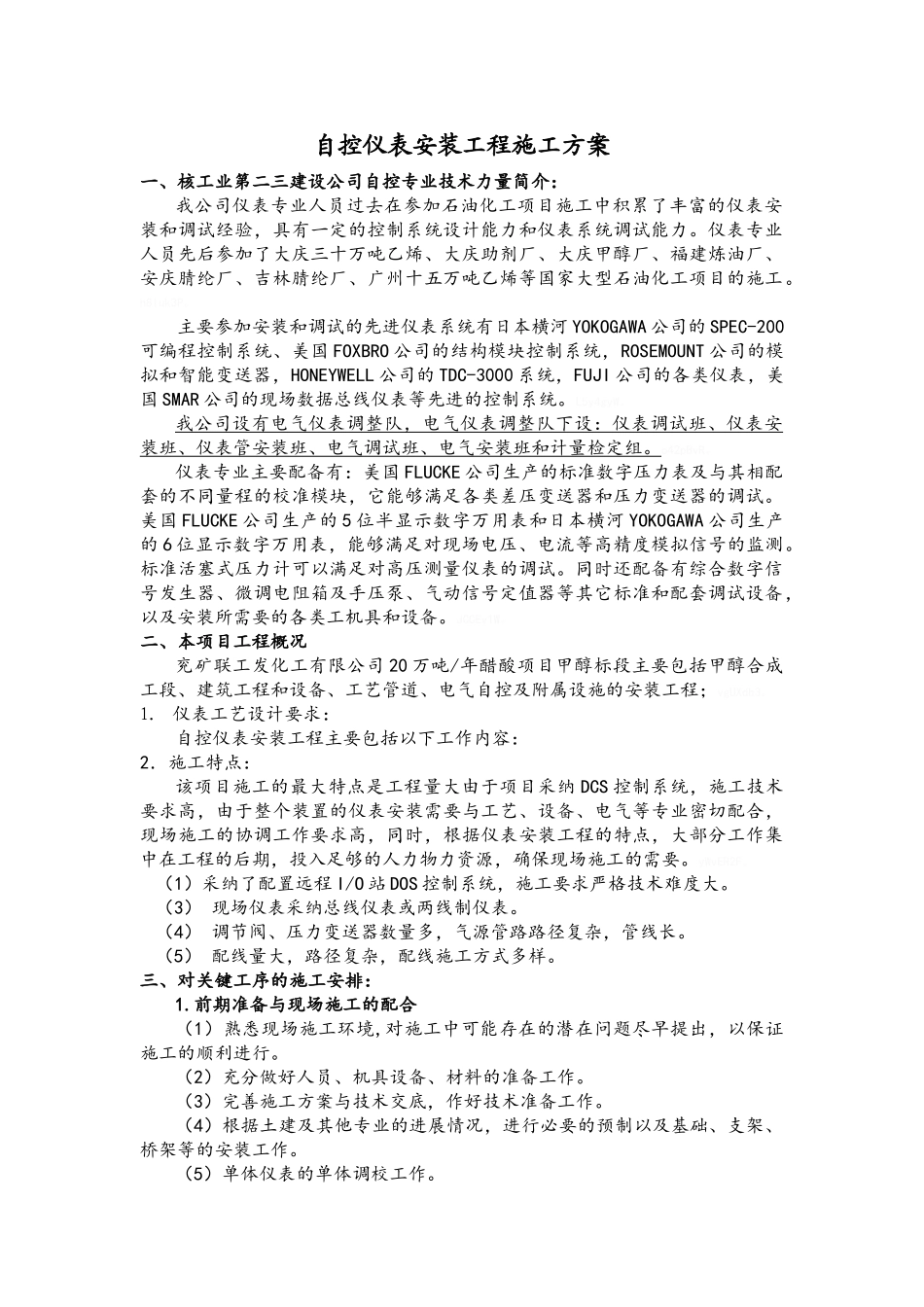

自控仪表安装工程施工方案一、核工业第二三建设公司自控专业技术力量简介：我公司仪表专业人员过去在参加石油化工项目施工中积累了丰富的仪表安装和调试经验，具有一定的控制系统设计能力和仪表系统调试能力。仪表专业人员先后参加了大庆三十万吨乙烯、大庆助剂厂、大庆甲醇厂、福建炼油厂、安庆腈纶厂、吉林腈纶厂、广州十五万吨乙烯等国家大型石油化工项目的施工。h8luk3P。主要参加安装和调试的先进仪表系统有日本横河 YOKOGAWA 公司的 SPEC-200可编程控制系统、美国 FOXBRO 公司的结构模块控制系统，ROSEMOUNT 公司的模拟和智能变送器，HONEYWELL 公司的 TDC-3000 系统，FUJI 公司的各类仪表，美国 SMAR 公司的现场数据总线仪表等先进的控制系统。L5y4gyW。我公司设有电气仪表调整队，电气仪表调整队下设：仪表调试班、仪表安装班、仪表管安装班、电气调试班、电气安装班和计量检定组。o42pBvR。仪表专业主要配备有：美国 FLUCKE 公司生产的标准数字压力表及与其相配套的不同量程的校准模块，它能够满足各类差压变送器和压力变送器的调试。美国 FLUCKE 公司生产的 5 位半显示数字万用表和日本横河 YOKOGAWA 公司生产的 6 位显示数字万用表，能够满足对现场电压、电流等高精度模拟信号的监测。标准活塞式压力计可以满足对高压测量仪表的调试。同时还配备有综合数字信号发生器、微调电阻箱及手压泵、气动信号定值器等其它标准和配套调试设备，以及安装所需要的各类工机具和设备。JCCEv1W。二、本项目工程概况兖矿联工发化工有限公司 20 万吨/年醋酸项目甲醇标段主要包括甲醇合成工段、建筑工程和设备、工艺管道、电气自控及附属设施的安装工程；vgUXdb3。1． 仪表工艺设计要求：自控仪表安装工程主要包括以下工作内容：2．施工特点：该项目施工的最大特点是工程量大由于项目采纳 DCS 控制系统，施工技术要求高，由于整个装置的仪表安装需要与工艺、设备、电气等专业密切配合，现场施工的协调工作要求高，同时，根据仪表安装工程的特点，大部分工作集中在工程的后期，投入足够的人力物力资源，确保现场施工的需要。yWvER2F。（1）采纳了配置远程 I/O 站 DOS 控制系统，施工要求严格技术难度大。（3） 现场仪表采纳总线仪表或两线制仪表。（4） 调节阀、压力变送器数量多，气源管路路径复杂，管线长。（5） 配线量大，路径复杂，配线施工方式多样。三、对关键工序的施工安排：1.前期准备与现场施工的配合（1）熟...
