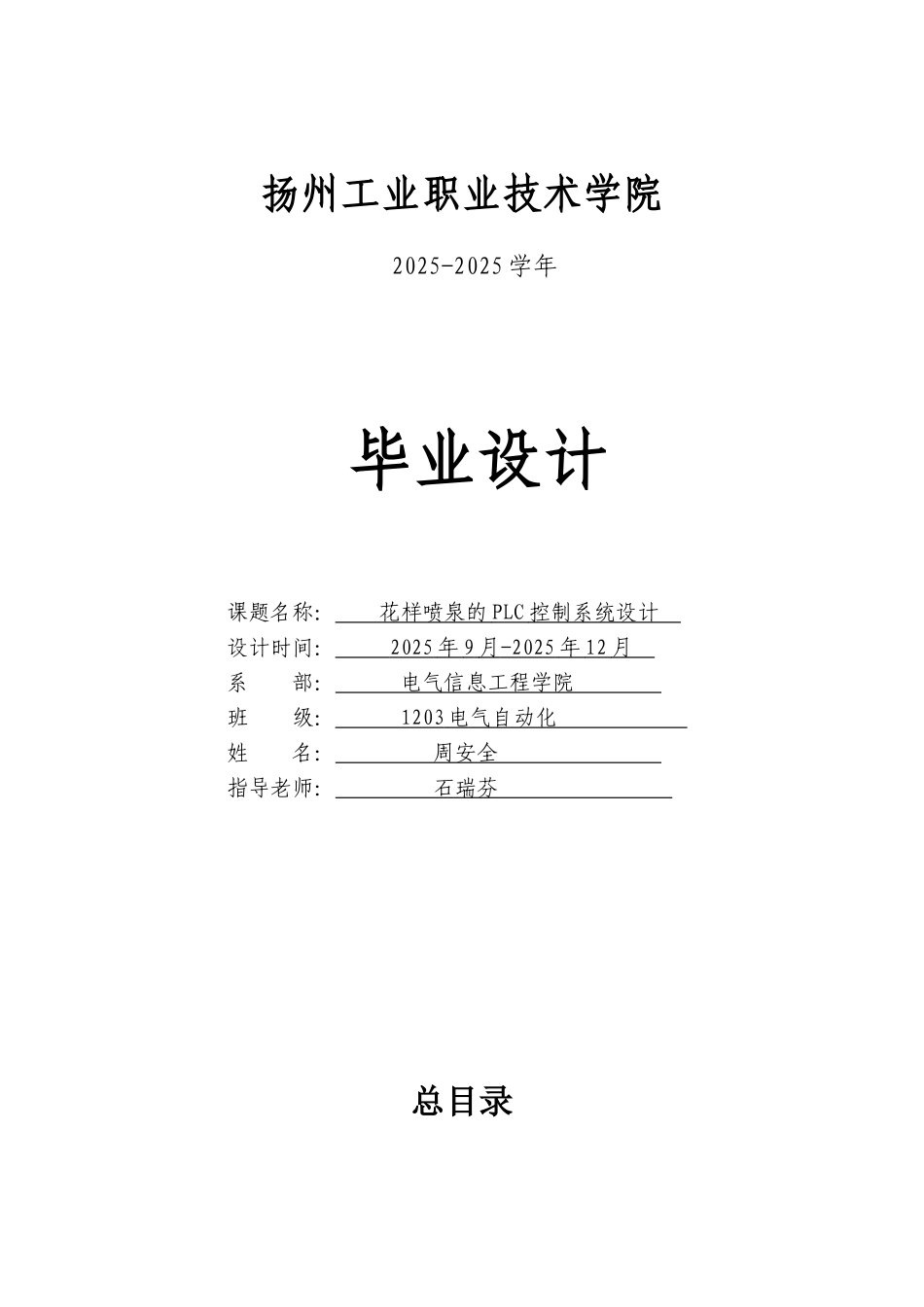

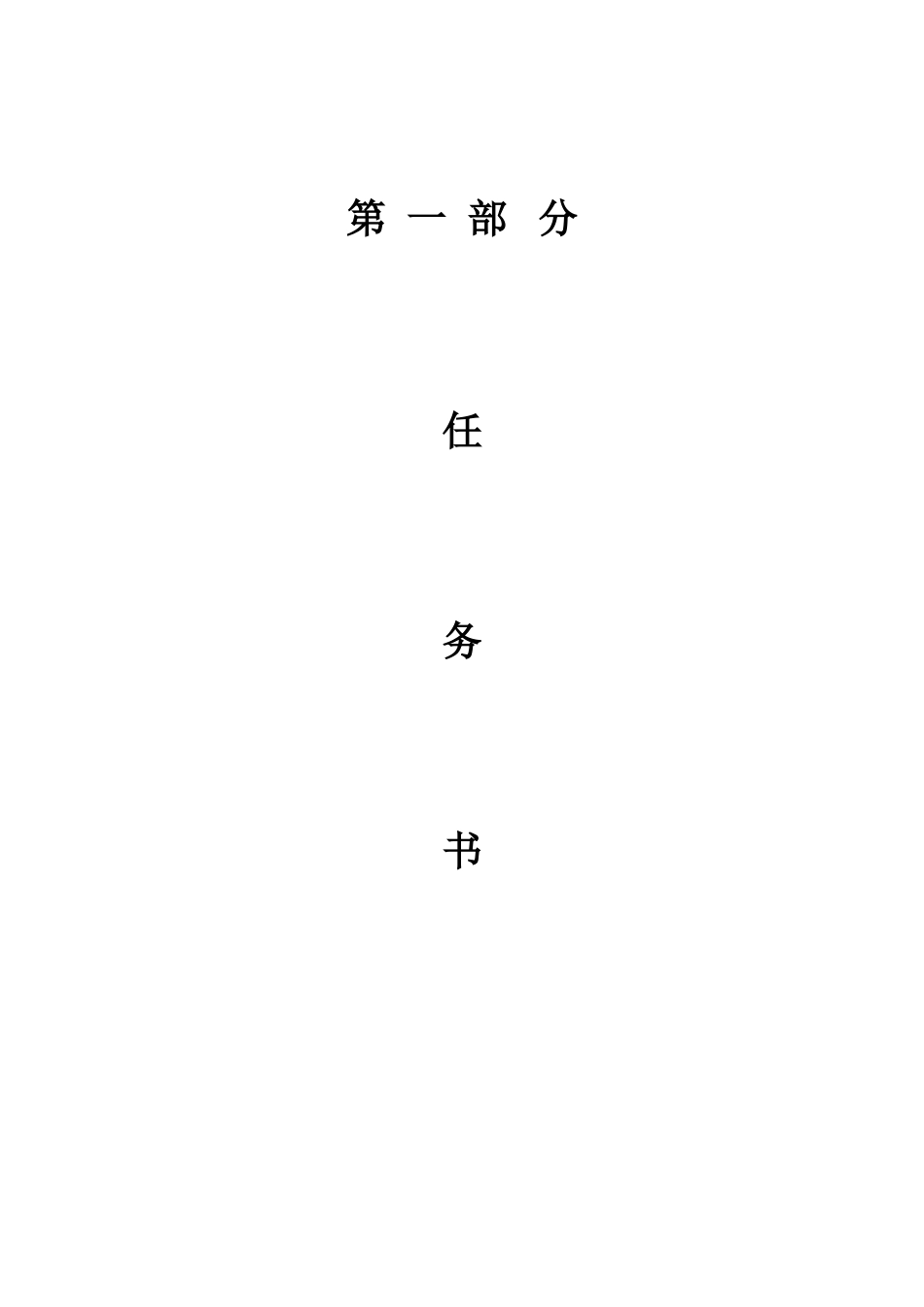

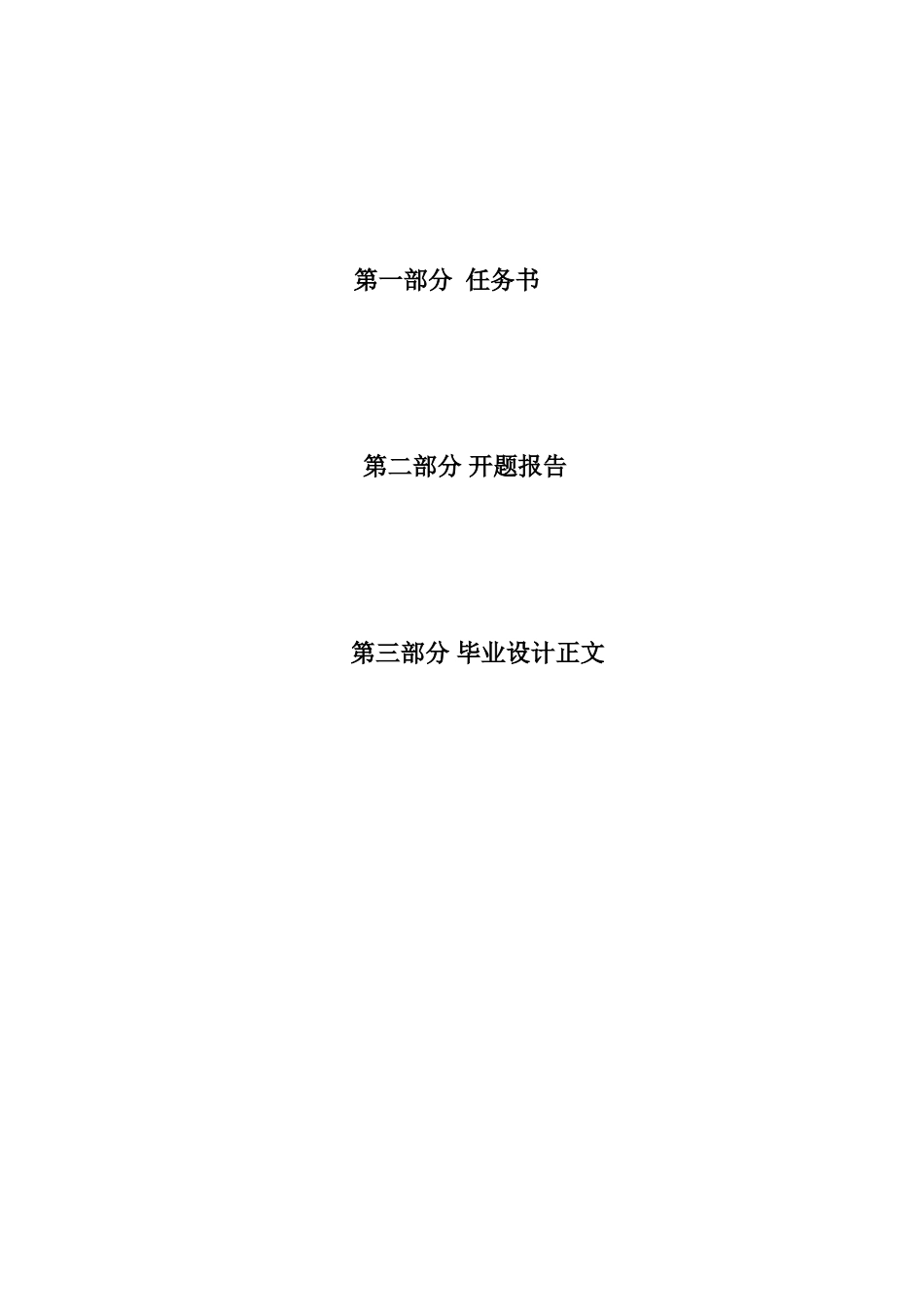

扬州工业职业技术学院 2025-2025 学年 毕业设计课题名称： 花样喷泉的 PLC 控制系统设计 设计时间： 2025 年 9 月 -2025 年 12 月 系 部： 电气信息工程学院 班 级： 1203 电气自动化 姓 名： 周安全 指导老师： 石瑞芬 总目录第一部分 任务书 第二部分 开题报告 第三部分 毕业设计正文 第 一 部 分任务书扬州工业职业技术学院毕业设计任务书系 部电子信息工程系指导老师石瑞芬职称讲师学生姓名周安全班级1203 电气自动化学号1205010337设计内容目标和要求设计目标：1、设计 3 种花样可供选择；2、选择花样 1 时，1、3、5、7、9、11 号喷头启动，10S 后停止。接 着 2 、 4 、 6 、 8 、 10 、 12 号 喷 头 喷 水 启 动 ， 10S 后 停止。1、3、5、7、9、11 号喷头继续工作，连续循环下去。3、选择花样 2 时，1、5 号喷头启动 10S 后停止，3、7 号喷头启动，10S 后停止。接着 2、6 号喷头启动，10S 后停止。然后 4、8 号喷头启动，10S 后停止；1、5 号喷头启动同时，9、11 号喷头启动，20S 后停止，10、12 号喷头启动，20S 后停止。然后接着开始的顺序工作，连续循环下去。4 、选择花样 3 时， 1、 3、 5、7 号喷头开始工作， 10S 后2、4、6、8 号喷头也开始工作，但 1、3、5、7 号继续工作。1 至 8号喷头同时工作后，立即闪耀，10S 后 1、3、5、7 号停止工作。再过 10S，2、4、6、8 号也停止工作。等待 10S 后，1、3、5、7 号再次工作，根据之前的方式循环下去。在 1 至 8 号喷头工作时，内圈的9、10、11、12 号也开始工作。9 号、12 号两个喷头和 1、3、5、7 号工作方式是一样的，而 10 号、11 号则与 2、4、6、8 号是一样的。设计要求： 1、提出选题的初步设想和讨论目的； 2、收集、整理与毕业设计有关领域的信息资料； 3、完成本毕业设计的控制程序设计； 4、完成 WinCC 和 PLC 之间的通信； 5、利用 WinCC 和 PLC 之间调试，功能指标达到技术要求； 6、根据毕业设计内容进行设计、编程、运行，形成符合学校规定的毕业设计书面文档。具体内容：1、深化了解和分析花式喷泉的工艺条件和控制要求。2、确定 I/O 设备。根据花式喷泉控制系统的功能要求，确定系统所需的输入、输出设备。常用的输入设备有按钮、选择开关等，常用的输出设备有指示灯等。3、根据 I/O 点数选择合适的 PLC 类型。4、分...
