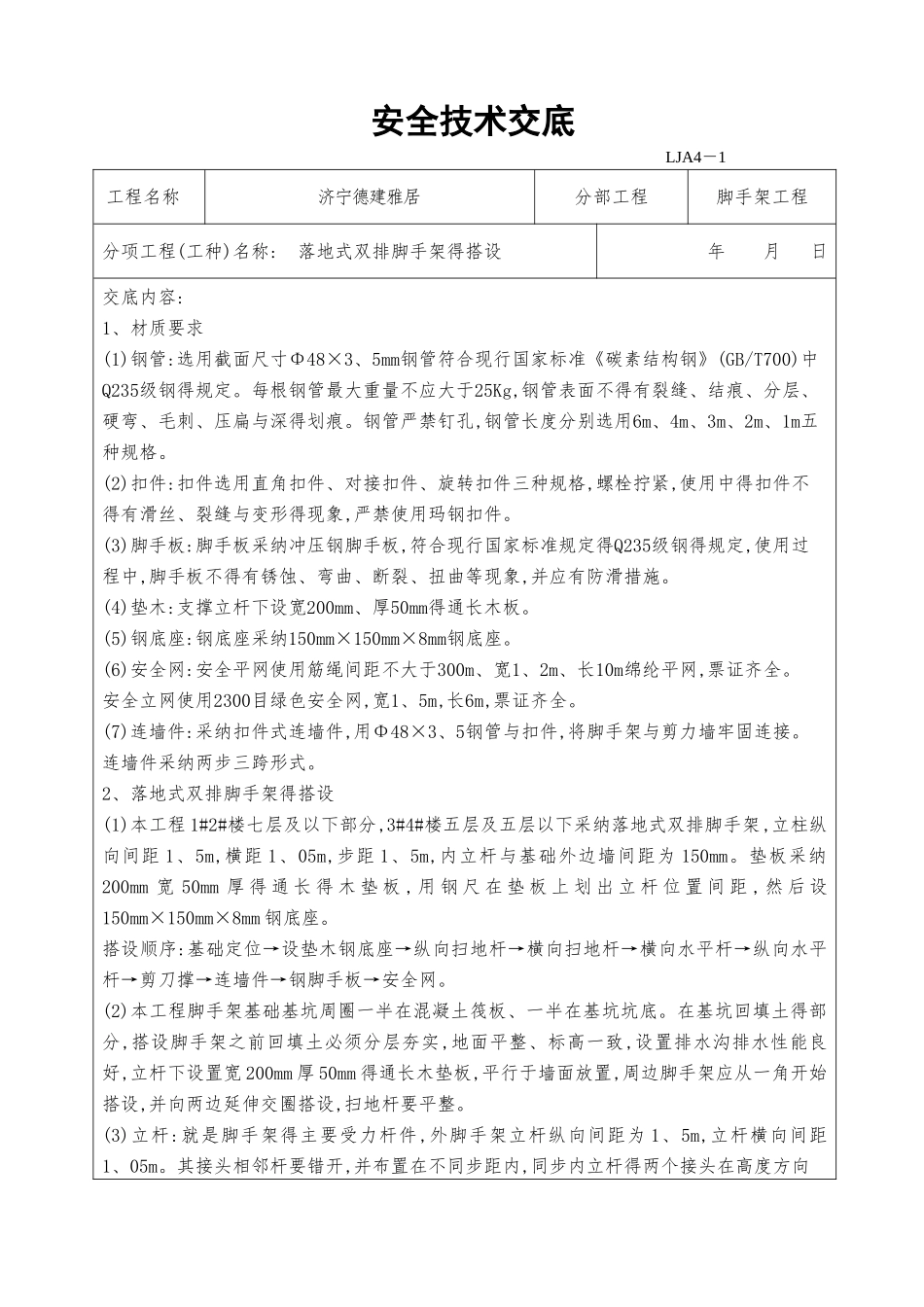

安全技术交底 LJA4－1工程名称济宁德建雅居分部工程脚手架工程分项工程(工种)名称: 落地式双排脚手架得搭设年 月 日交底内容: 1、材质要求(1)钢管:选用截面尺寸Φ48×3、5mm钢管符合现行国家标准《碳素结构钢》(GB/T700)中Q235级钢得规定。每根钢管最大重量不应大于25Kg,钢管表面不得有裂缝、结痕、分层、硬弯、毛刺、压扁与深得划痕。钢管严禁钉孔,钢管长度分别选用6m、4m、3m、2m、1m五种规格。(2)扣件:扣件选用直角扣件、对接扣件、旋转扣件三种规格,螺栓拧紧,使用中得扣件不得有滑丝、裂缝与变形得现象,严禁使用玛钢扣件。(3)脚手板:脚手板采纳冲压钢脚手板,符合现行国家标准规定得Q235级钢得规定,使用过程中,脚手板不得有锈蚀、弯曲、断裂、扭曲等现象,并应有防滑措施。(4)垫木:支撑立杆下设宽200mm、厚50mm得通长木板。(5)钢底座:钢底座采纳150mm×150mm×8mm钢底座。(6)安全网:安全平网使用筋绳间距不大于300m、宽1、2m、长10m绵纶平网,票证齐全。 安全立网使用2300目绿色安全网,宽1、5m,长6m,票证齐全。(7)连墙件:采纳扣件式连墙件,用Φ48×3、5钢管与扣件,将脚手架与剪力墙牢固连接。连墙件采纳两步三跨形式。2、落地式双排脚手架得搭设(1)本工程 1#2#楼七层及以下部分,3#4#楼五层及五层以下采纳落地式双排脚手架,立柱纵向间距 1、5m,横距 1、05m,步距 1、5m,内立杆与基础外边墙间距为 150mm。垫板采纳200mm 宽 50mm 厚 得 通 长 得 木 垫 板 , 用 钢 尺 在 垫 板 上 划 出 立 杆 位 置 间 距 , 然 后 设150mm×150mm×8mm 钢底座。搭设顺序:基础定位→设垫木钢底座→纵向扫地杆→横向扫地杆→横向水平杆→纵向水平杆→剪刀撑→连墙件→钢脚手板→安全网。(2)本工程脚手架基础基坑周圈一半在混凝土筏板、一半在基坑坑底。在基坑回填土得部分,搭设脚手架之前回填土必须分层夯实,地面平整、标高一致,设置排水沟排水性能良好,立杆下设置宽 200mm 厚 50mm 得通长木垫板,平行于墙面放置,周边脚手架应从一角开始搭设,并向两边延伸交圈搭设,扫地杆要平整。(3)立杆:就是脚手架得主要受力杆件,外脚手架立杆纵向间距为 1、5m,立杆横向间距1、05m。其接头相邻杆要错开,并布置在不同步距内,同步内立杆得两个接头在高度方向安全技术交底 LJA4－1工程名称济宁德建雅居分部工程脚手架工程分项工程(工种)名称: 落地式双排脚手架得搭设年 月 日交底内容: 上错开得距离不宜小于 500mm,各接头中心至主...
