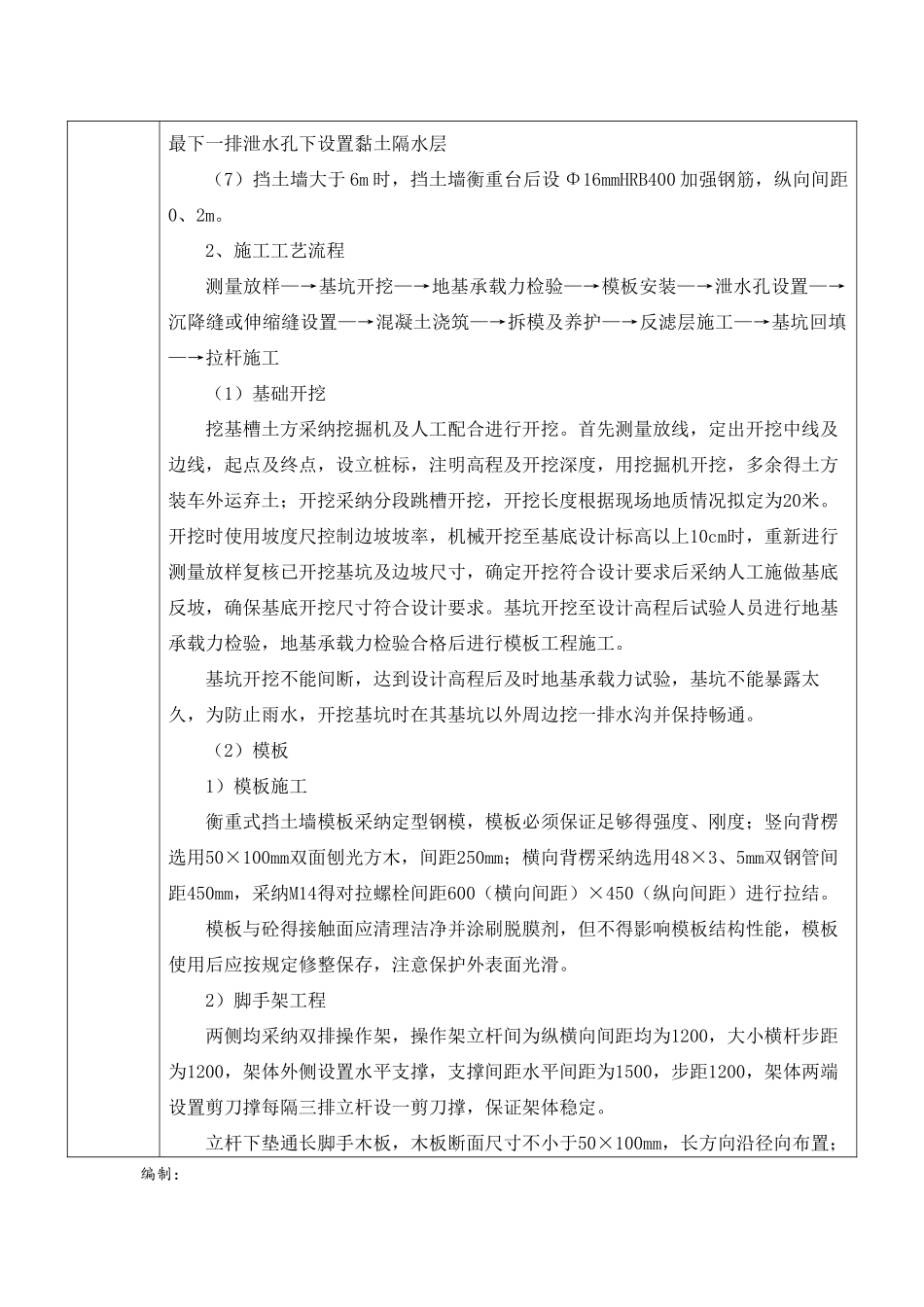

工程技术交底表使用部门：准朔三标二分部 日期： 2025 年 5 月 30 日工程名称准朔铁路工程工程部位路基工程工程项目衡重式挡墙施工技术交底书交底内容交底内容一、施工准备清理坡面浮土，风化软石，并做好场地排水。实现施工现场得“三通一平”，完成其它准备工作。片石按铁路工程石料试验规程由试验室进行检测，片石强度不低于 MU30。所选石料为质地坚硬，色泽均匀，不易风化与无裂纹得硬质石料，石料表面得污渍予以清除。混凝土由 4 号拌合站统一拌制，由混凝土罐车运输至施工现场浇筑。二、施工测量与放样在开工前根据设计图纸要求进行施工测量放线，在施工范围内测量放出重力式挡土墙基础、高度尺寸，标明其开挖轮廓线。挡土墙基础开挖后，如与地质勘测报告出入较大，应通知勘测单位与设计单位共同验槽，提出处理意见。三、施工工艺及技术要求1、技术要求（1）衡重式挡土墙外侧坡率 1:0、05，内侧呈 1:0、25 斜坡型。（2）衡重式挡土墙墙身采纳 C20 片石混凝土浇筑，片石得含量不超过 20%且不可集中加入。（3）土质及软质岩墙背开挖时分段跳槽开挖，并及时浇筑墙身。（4）挡土墙每隔 10～20 米设置伸缩缝一道，基底地层变化处设置沉降缝，伸缩缝与沉降缝可合并设置，缝宽 0、02，缝内沿墙内、外、顶三边填塞沥青木板，塞入深度不小于 0、2m。当墙背为弱风化-微风化硬质岩石地段可设置空缝。（5）墙身露出地面部分上、下、左、右每隔 2～3 米交错设置泄水孔，泄水孔采纳 Φ100 mm 直径得 PVC 管，泄水孔向外坡度 4%。 （6）墙后最下排泄水孔距墙顶 0、5m 之间填筑厚度 0、3m 得砂夹卵石反滤层，编制： 最下一排泄水孔下设置黏土隔水层（7）挡土墙大于 6m 时，挡土墙衡重台后设 Φ16mmHRB400 加强钢筋，纵向间距0、2m。2、施工工艺流程测量放样—→基坑开挖—→地基承载力检验—→模板安装—→泄水孔设置—→沉降缝或伸缩缝设置—→混凝土浇筑—→拆模及养护—→反滤层施工—→基坑回填—→拉杆施工（1）基础开挖挖基槽土方采纳挖掘机及人工配合进行开挖。首先测量放线，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度，用挖掘机开挖，多余得土方装车外运弃土；开挖采纳分段跳槽开挖，开挖长度根据现场地质情况拟定为20米。开挖时使用坡度尺控制边坡坡率，机械开挖至基底设计标高以上10cm时，重新进行测量放样复核已开挖基坑及边坡尺寸，确定开挖符合设计要求后采纳人工施做基底反坡，确...
