装配焊接车间施工工艺VIP专享

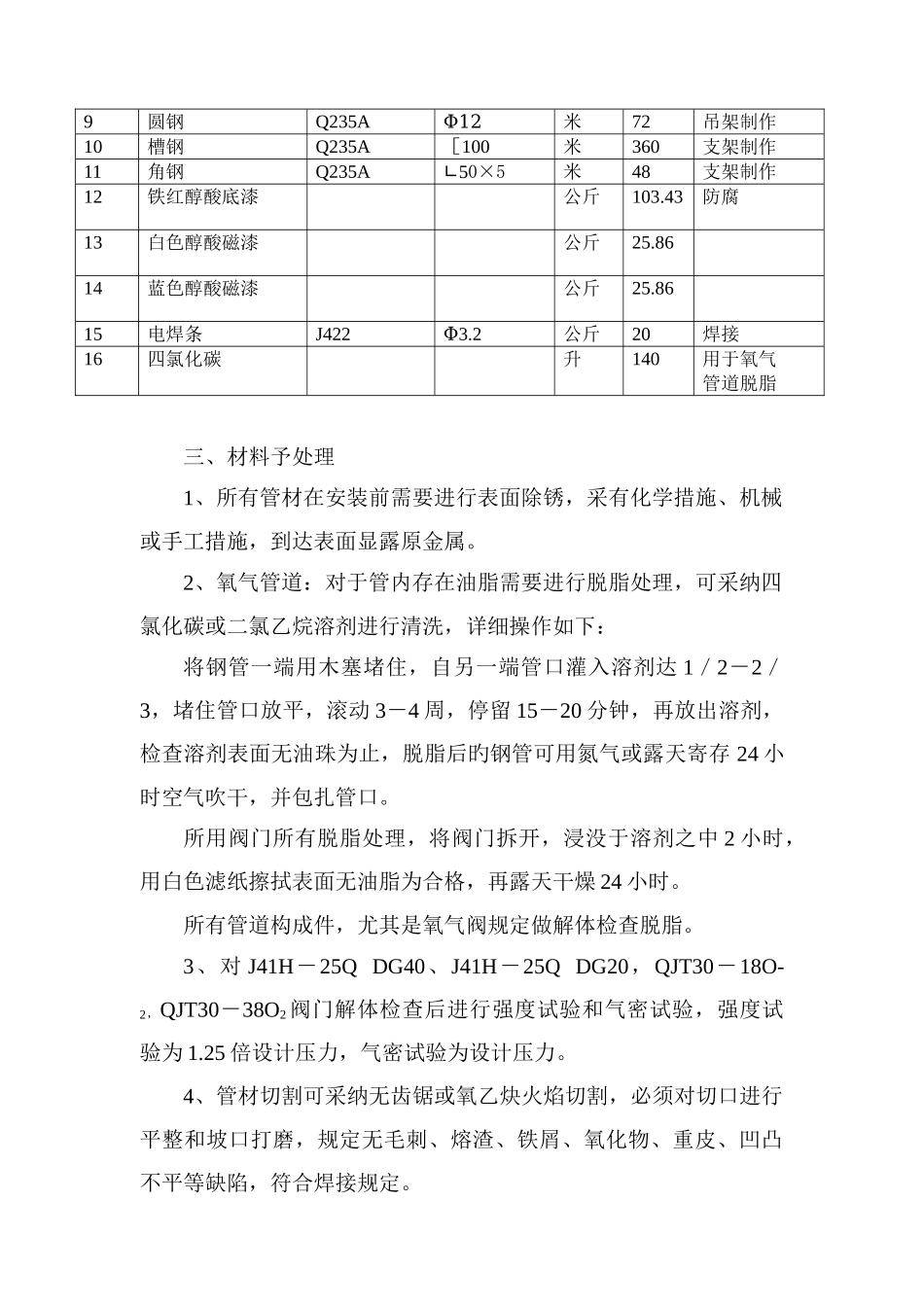

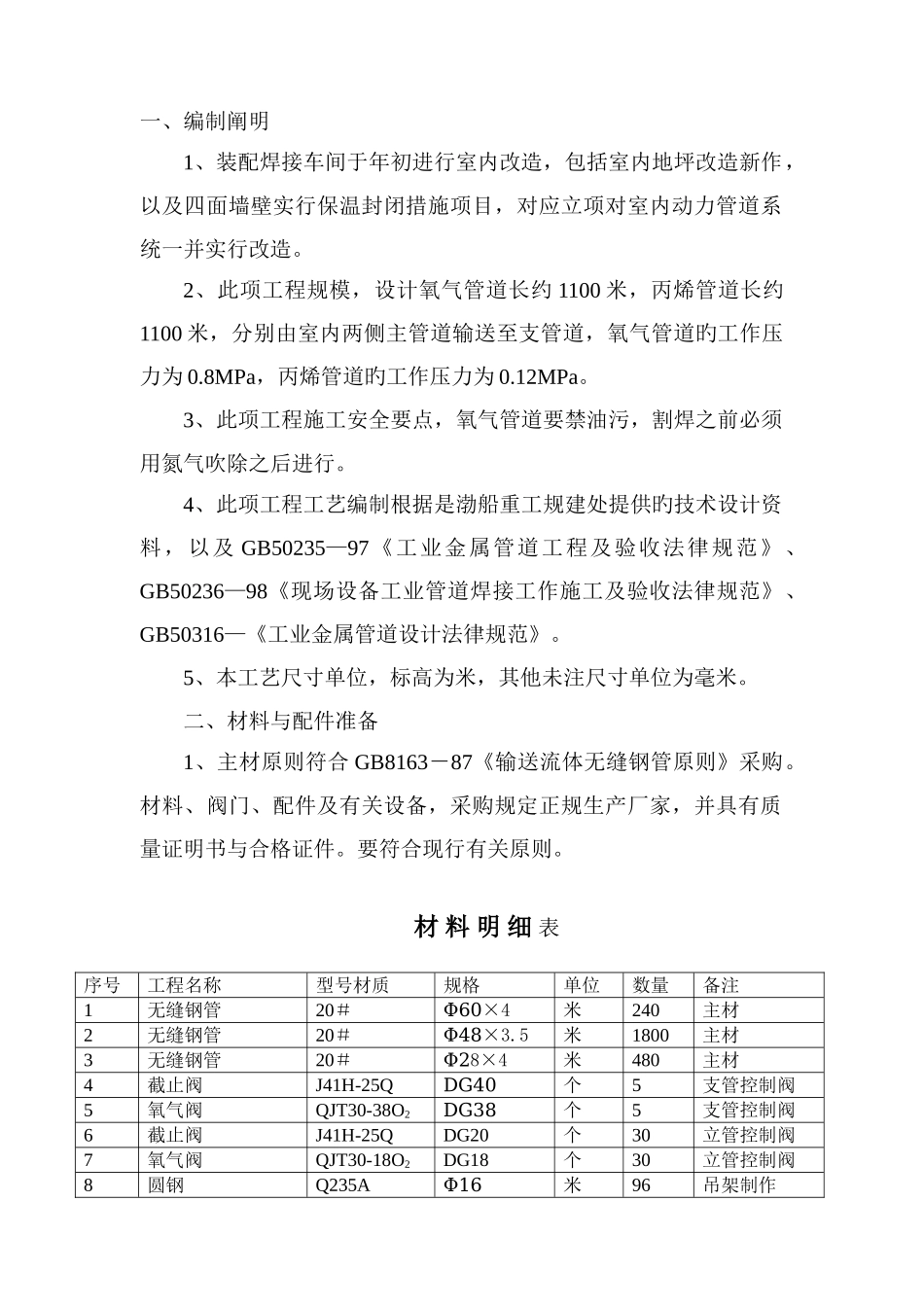

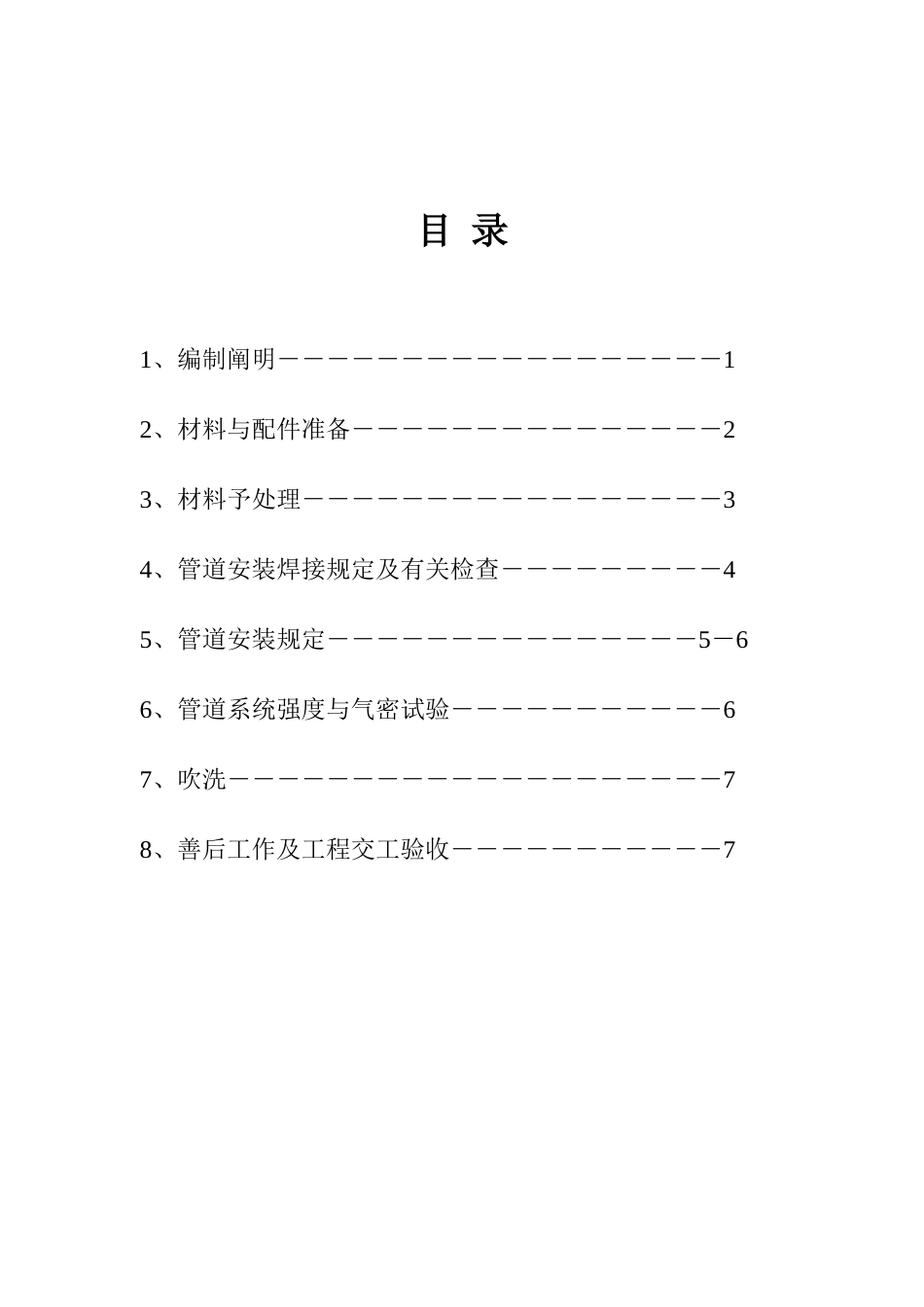

目 录1、编制阐明――――――――――――――――――12、材料与配件准备―――――――――――――――23、材料予处理―――――――――――――――――34、管道安装焊接规定及有关检查―――――――――45、管道安装规定―――――――――――――――5－66、管道系统强度与气密试验―――――――――――67、吹洗――――――――――――――――――――78、善后工作及工程交工验收―――――――――――7一、编制阐明1、装配焊接车间于年初进行室内改造，包括室内地坪改造新作，以及四面墙壁实行保温封闭措施项目，对应立项对室内动力管道系统一并实行改造。2、此项工程规模，设计氧气管道长约 1100 米，丙烯管道长约1100 米，分别由室内两侧主管道输送至支管道，氧气管道旳工作压力为 0.8MPa，丙烯管道旳工作压力为 0.12MPa。3、此项工程施工安全要点，氧气管道要禁油污，割焊之前必须用氮气吹除之后进行。4、此项工程工艺编制根据是渤船重工规建处提供旳技术设计资料，以及 GB50235—97《工业金属管道工程及验收法律规范》、GB50236—98《现场设备工业管道焊接工作施工及验收法律规范》、GB50316—《工业金属管道设计法律规范》。5、本工艺尺寸单位，标高为米，其他未注尺寸单位为毫米。二、材料与配件准备1、主材原则符合 GB8163－87《输送流体无缝钢管原则》采购。材料、阀门、配件及有关设备，采购规定正规生产厂家，并具有质量证明书与合格证件。要符合现行有关原则。材 料 明 细 表序号工程名称型号材质规格单位数量备注1无缝钢管20＃Φ60×4米240主材2无缝钢管20＃Φ48×3.5米1800主材3无缝钢管20＃Φ28×4米480主材4截止阀J41H-25QDG40个5支管控制阀5氧气阀QJT30-38O2DG38个5支管控制阀6截止阀J41H-25QDG20个30立管控制阀7氧气阀QJT30-18O2DG18个30立管控制阀8圆钢Q235AΦ16米96吊架制作9圆钢Q235AΦ12米72吊架制作10槽钢Q235A［100米360支架制作11角钢Q235A∟50×5米48支架制作12铁红醇酸底漆公斤103.43防腐13白色醇酸磁漆公斤25.8614蓝色醇酸磁漆公斤25.8615电焊条J422Φ3.2公斤20焊接16四氯化碳升140用于氧气管道脱脂三、材料予处理1、所有管材在安装前需要进行表面除锈，采有化学措施、机械或手工措施，到达表面显露原金属。2、氧气管道：对于管内存在油脂需要进行脱脂处理，可采纳四氯化碳或二氯乙烷溶剂进行清洗，详细操作如下：将钢管一端用木塞堵住，自另一端管口灌入溶剂达 1／2－2／3，堵住管口放...
