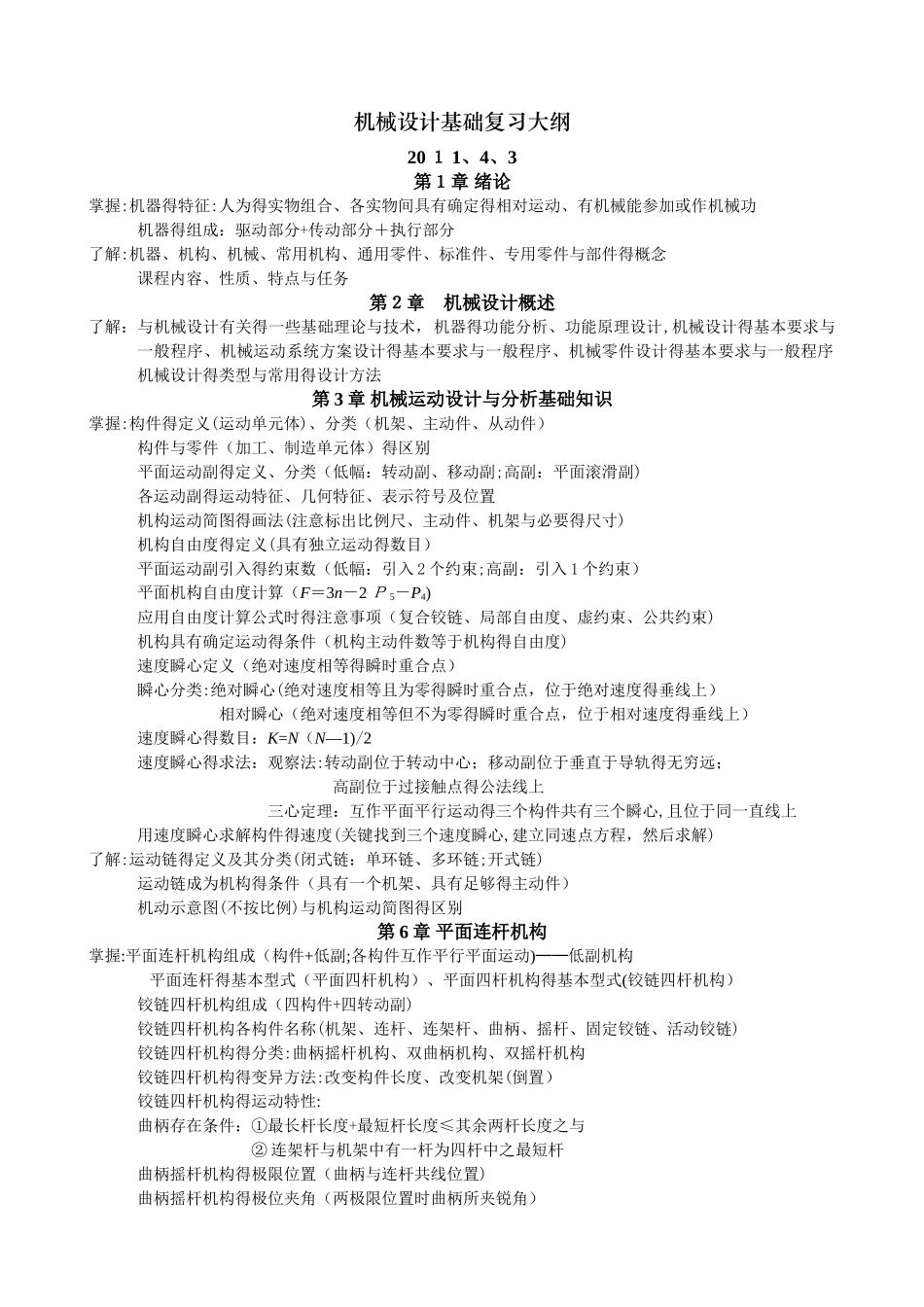

西安交大《机械设计基础》课后习题答案综合版_第1页
1/33

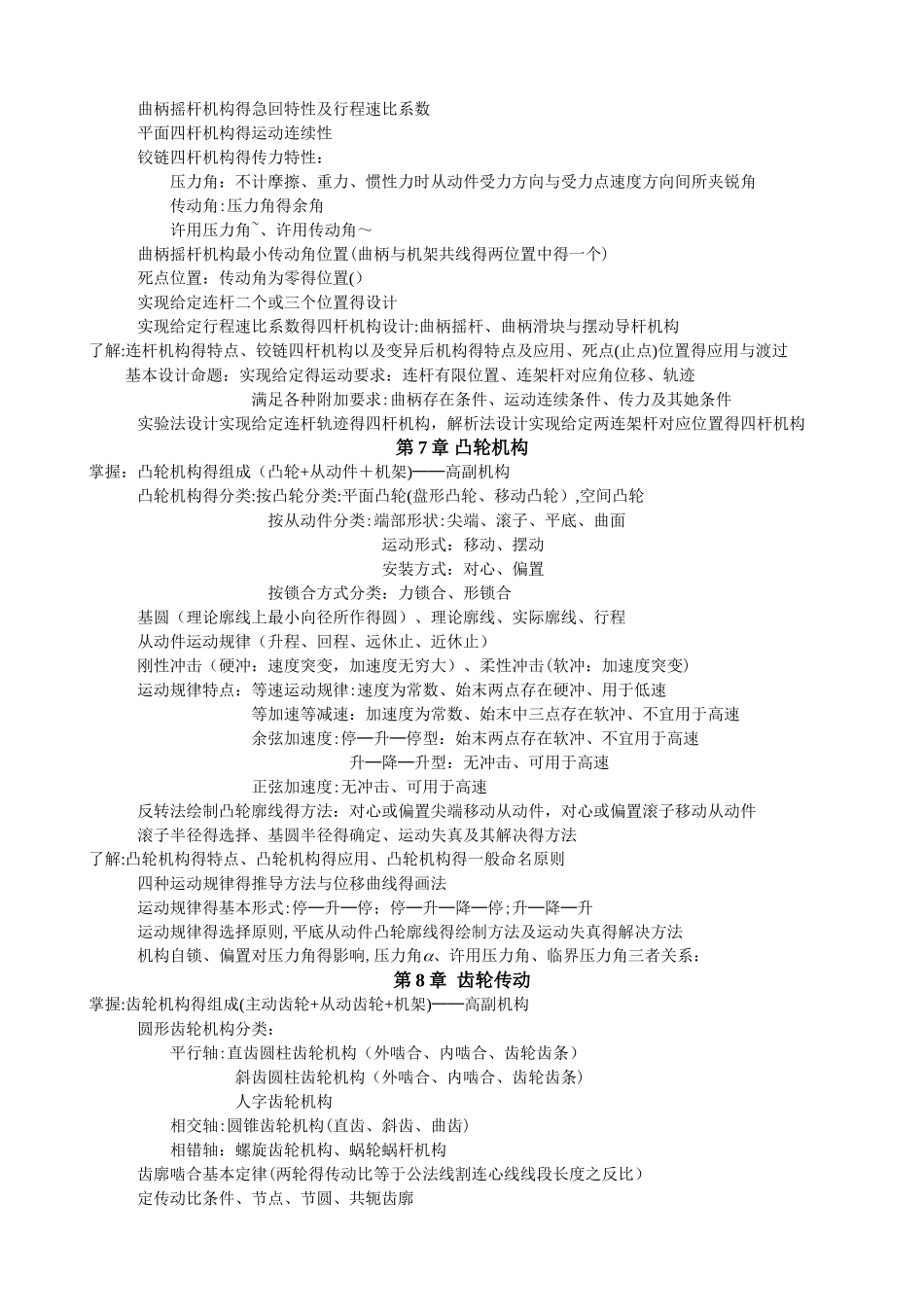

西安交大《机械设计基础》课后习题答案综合版_第2页
2/33

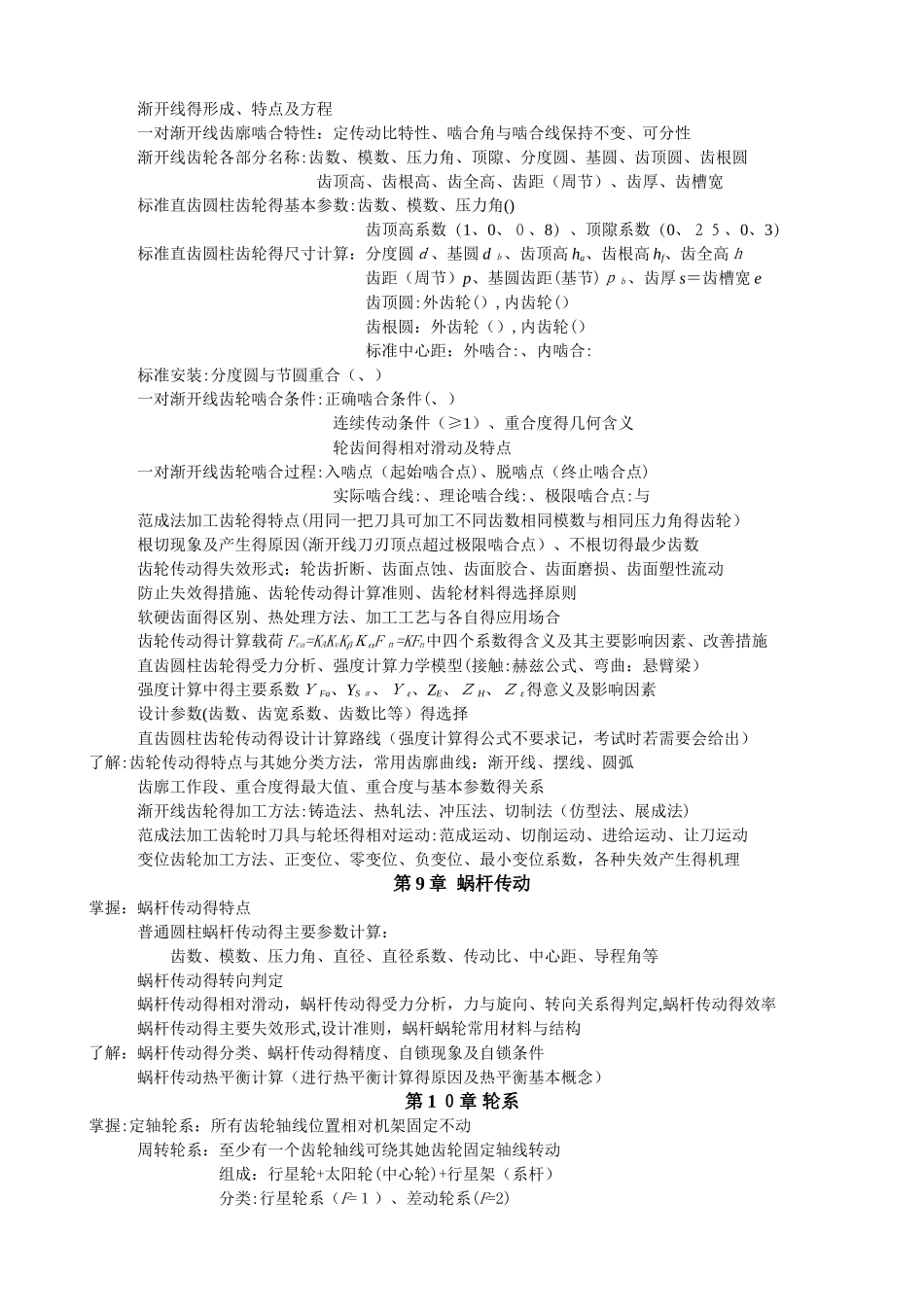

西安交大《机械设计基础》课后习题答案综合版_第3页
3/33
机械设计基础复习大纲20 1 1、4、3第1章 绪论掌握:机器得特征:人为得实物组合、各实物间具有确定得相对运动、有机械能参加或作机械功机器得组成:驱动部分+传动部分+执行部分了解:机器、机构、机械、常用机构、通用零件、标准件、专用零件与部件得概念课程内容、性质、特点与任务第2章 机械设计概述了解:与机械设计有关得一些基础理论与技术,机器得功能分析、功能原理设计,机械设计得基本要求与一般程序、机械运动系统方案设计得基本要求与一般程序、机械零件设计得基本要求与一般程序机械设计得类型与常用得设计方法第 3 章 机械运动设计与分析基础知识掌握:构件得定义(运动单元体)、分类(机架、主动件、从动件)构件与零件(加工、制造单元体)得区别平面运动副得定义、分类(低幅:转动副、移动副;高副:平面滚滑副)各运动副得运动特征、几何特征、表示符号及位置机构运动简图得画法(注意标出比例尺、主动件、机架与必要得尺寸)机构自由度得定义(具有独立运动得数目)平面运动副引入得约束数(低幅:引入 2 个约束;高副:引入 1 个约束)平面机构自由度计算(F=3n-2 P 5-P4)应用自由度计算公式时得注意事项(复合铰链、局部自由度、虚约束、公共约束)机构具有确定运动得条件(机构主动件数等于机构得自由度)速度瞬心定义(绝对速度相等得瞬时重合点)瞬心分类:绝对瞬心(绝对速度相等且为零得瞬时重合点,位于绝对速度得垂线上)相对瞬心(绝对速度相等但不为零得瞬时重合点,位于相对速度得垂线上)速度瞬心得数目:K=N(N—1)/2速度瞬心得求法:观察法:转动副位于转动中心;移动副位于垂直于导轨得无穷远;高副位于过接触点得公法线上三心定理:互作平面平行运动得三个构件共有三个瞬心,且位于同一直线上用速度瞬心求解构件得速度(关键找到三个速度瞬心,建立同速点方程,然后求解)了解:运动链得定义及其分类(闭式链:单环链、多环链;开式链)运动链成为机构得条件(具有一个机架、具有足够得主动件)机动示意图(不按比例)与机构运动简图得区别第 6 章 平面连杆机构掌握:平面连杆机构组成(构件+低副;各构件互作平行平面运动)──低副机构 平面连杆得基本型式(平面四杆机构)、平面四杆机构得基本型式(铰链四杆机构)铰链四杆机构组成(四构件+四转动副)铰链四杆机构各构件名称(机架、连杆、连架杆、曲柄、摇杆、固定铰链、活动铰链)铰链四杆机构得分类:曲柄摇杆机构、双曲柄机构、双摇杆机构铰链四杆机构得变异方...
