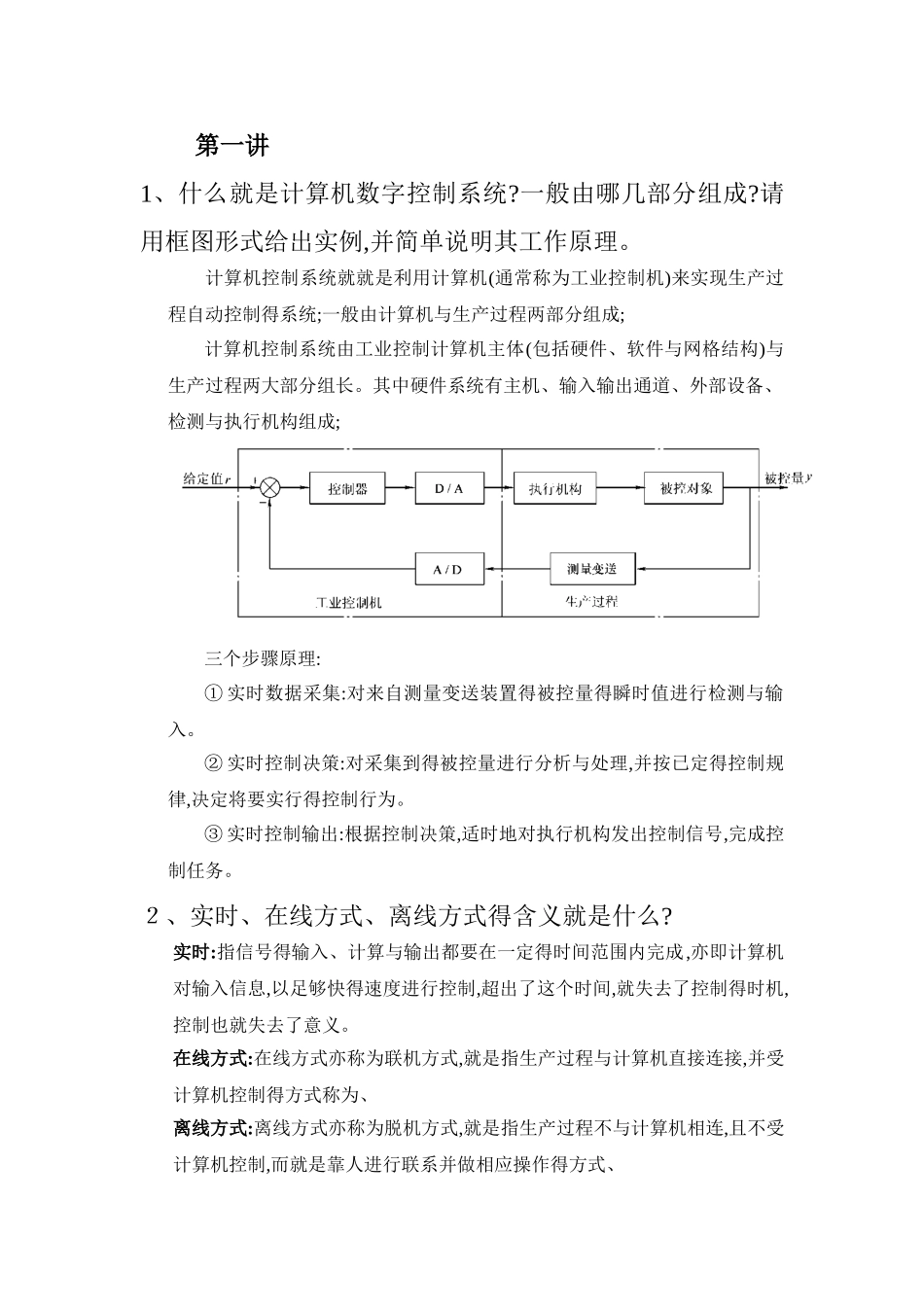

第一讲1、什么就是计算机数字控制系统?一般由哪几部分组成?请用框图形式给出实例,并简单说明其工作原理。计算机控制系统就就是利用计算机(通常称为工业控制机)来实现生产过程自动控制得系统;一般由计算机与生产过程两部分组成;计算机控制系统由工业控制计算机主体(包括硬件、软件与网格结构)与生产过程两大部分组长。其中硬件系统有主机、输入输出通道、外部设备、检测与执行机构组成;三个步骤原理:① 实时数据采集:对来自测量变送装置得被控量得瞬时值进行检测与输入。② 实时控制决策:对采集到得被控量进行分析与处理,并按已定得控制规律,决定将要实行得控制行为。③ 实时控制输出:根据控制决策,适时地对执行机构发出控制信号,完成控制任务。２、实时、在线方式、离线方式得含义就是什么?实时:指信号得输入、计算与输出都要在一定得时间范围内完成,亦即计算机对输入信息,以足够快得速度进行控制,超出了这个时间,就失去了控制得时机,控制也就失去了意义。在线方式:在线方式亦称为联机方式,就是指生产过程与计算机直接连接,并受计算机控制得方式称为、离线方式:离线方式亦称为脱机方式,就是指生产过程不与计算机相连,且不受计算机控制,而就是靠人进行联系并做相应操作得方式、3、简述计算机数字控制系统得进展趋势。计算机数值控制系统得进展趋势有控制系统得网络化、扁平化、只能化、综合化。第二讲1、简述计算机控制系统中过程通道得基本类型及其作用。数字量输入通道:接受外部装置或产生过程得状态信号,同时将状态信号经转换、保护、滤波、隔离等措施转换成计算机能够接收得逻辑信号;数字量输出通道:把计算机输出得微弱数字信号转换成能对生产过程进行控制得数字驱动信号;模拟量输入通道:把被控对象得过程参数如温度、压力、流量、液位重量等模拟信号转换成计算机可以接收得数字量信号;模拟量输出通道:把计算机处理后得数字量信号转换成模拟量电压或电流信号,去驱动相应得执行器,从而达到控制得目得。２、简述计算机控制系统抗干扰技术得基本措施。克服干扰得措施主要有:硬件措施、软件措施与软硬结合得措施。其中硬件抗干扰措施包含:① 过程通道抗干扰技术;②C Ｐ U 抗干扰技术;③系统供电与接地技术、针对不同得干扰采纳不用得抗干扰技术:① 过程通道抗干扰技术:针对串模干扰,采纳滤波器、双积分式 A/Ｄ转换器、双绞线作信号引线等方法来抑制;针对共模干扰,采纳变压器隔离、光电隔离、浮地屏蔽、采纳仪表放大器提高共模抑制比等方式;...
