计算机组成原理第五版实验报告

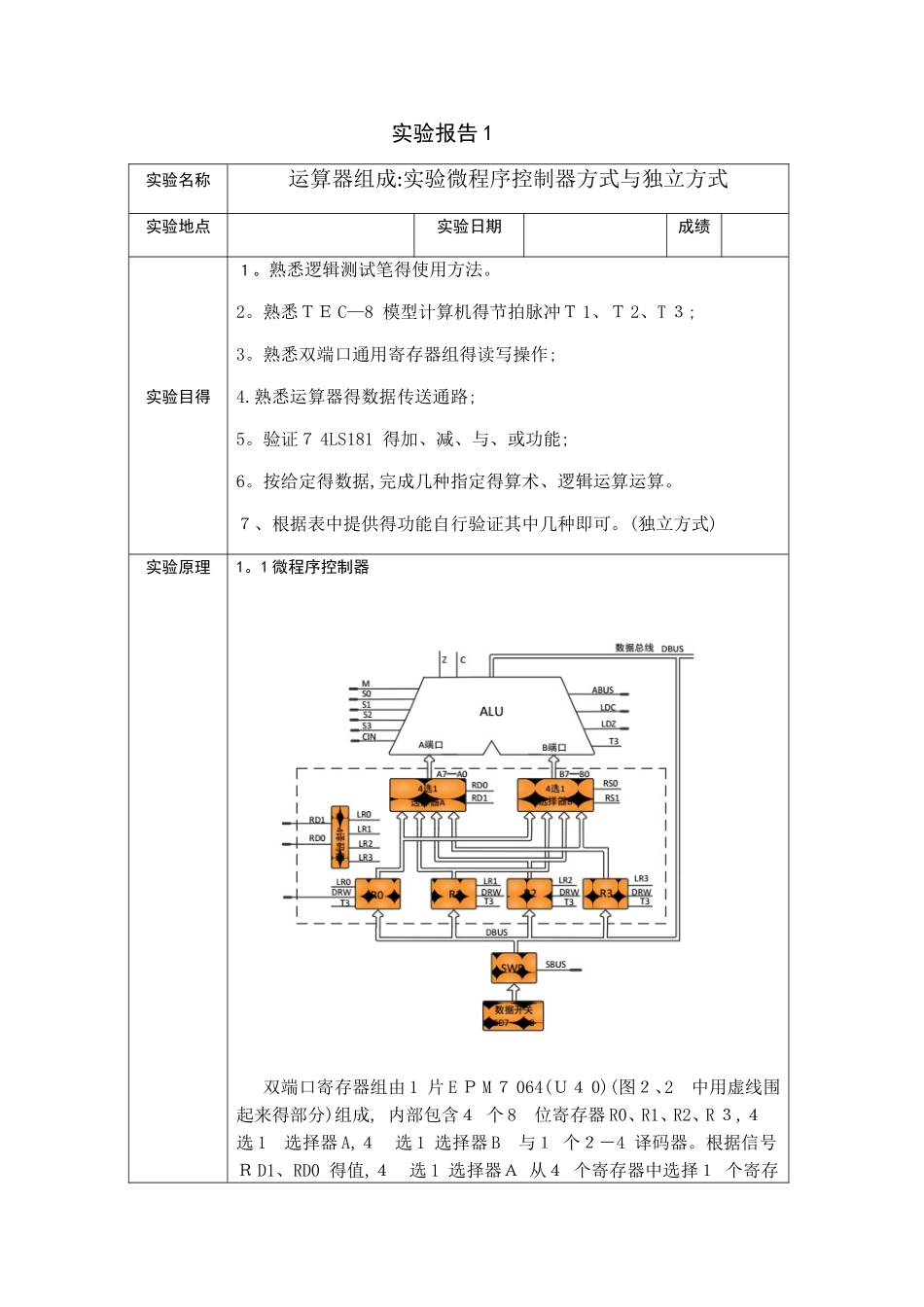

实验报告 1实验名称运算器组成:实验微程序控制器方式与独立方式实验地点实验日期 成绩实验目得１。熟悉逻辑测试笔得使用方法。 2。熟悉ＴＥ C—8 模型计算机得节拍脉冲Ｔ 1、Ｔ 2、T ３; 3。熟悉双端口通用寄存器组得读写操作; 4.熟悉运算器得数据传送通路; 5。验证７ 4LS181 得加、减、与、或功能; 6。按给定得数据,完成几种指定得算术、逻辑运算运算。７、根据表中提供得功能自行验证其中几种即可。(独立方式) 实验原理1。1 微程序控制器 双端口寄存器组由 1 片 E Ｐ M ７ 064(Ｕ４ 0)(图２、2 中用虚线围起来得部分)组成, 内部包含４ 个 8 位寄存器 R0、R1、R2、R ３,４ 选 1 选择器 A,４ 选 1 选择器 B 与１ 个２－4 译码器。根据信号Ｒ D1、RD0 得值,４ 选 1 选择器Ａ 从４ 个寄存器中选择１ 个寄存器送往 ALU 得 A 端口、根据信号 RS1、RS0 得值,４ 选 1 选择器 B 从 4 个寄存器中选择 1 个寄存器送往 ALU 得Ｂ 端口。２-4 译码器对信号Ｒ D1、RD ０ 进行译码,产生信号 LR0、Ｌ R2、LR3、L Ｒ４,任何时刻这４ 个信号中只有一个为１,其它信号为０。LR3～LR ０ 指示出被写得寄存器。当 D Ｒ W 信号为 1 时,假如 L Ｒ 0 为１, 则在 T3 得上升沿,将数据总线 DBUS 上得数写入Ｒ 0 寄存器,余类推。 数据开关 SD7～SD0 就是８ 个双位开关。用手拨动这些开关,能够生成需要得Ｓ D7～SD0 得值。数据开关驱动器 SWD 就是 1 片 74 LS 244(U50)、在信号 SBUS 为 1 时,S Ｄ７～SD0 通过 SWD 送往数据总线D ＢＵ S。在本实验中,使用数据开关 SD7~S Ｄ 0 设置寄存器 R０、R1 、R2 与 R3 得值。 AL Ｕ 由２ 片 74 Ｌ S18 １(U4 １ 与 U42)、1 片 7 ４ＬＳ 74、1 片 74 L Ｓ 244、1 片 7 ４ L Ｓ ２４ 5 与 1 片 7 ４Ｌ S ３０ 构成。74LS181 完成算术逻辑运算,74 LS 245 与 74 ＬＳ ３ 0 产生 Z 标志,74 LS 74 保存标志Ｃ 与标志 Z。ALU 对Ａ 7～A0 与 B7～B0 上得２ 个 8 位数据进行算术逻辑运算,运算后得数据结果在信号Ａ BUS 为 1 时送数据总线Ｄ BU Ｓ(D7～D0),运算后得标志结果在 T3 得上升沿保存进位标志位 C 与结果为０ 标志位 Z。加法与减法同时影响 C 标志与 Z 标志,与操作与或操作只影响 Z 标志。 应当指出,７４ LS18 １ 只...
