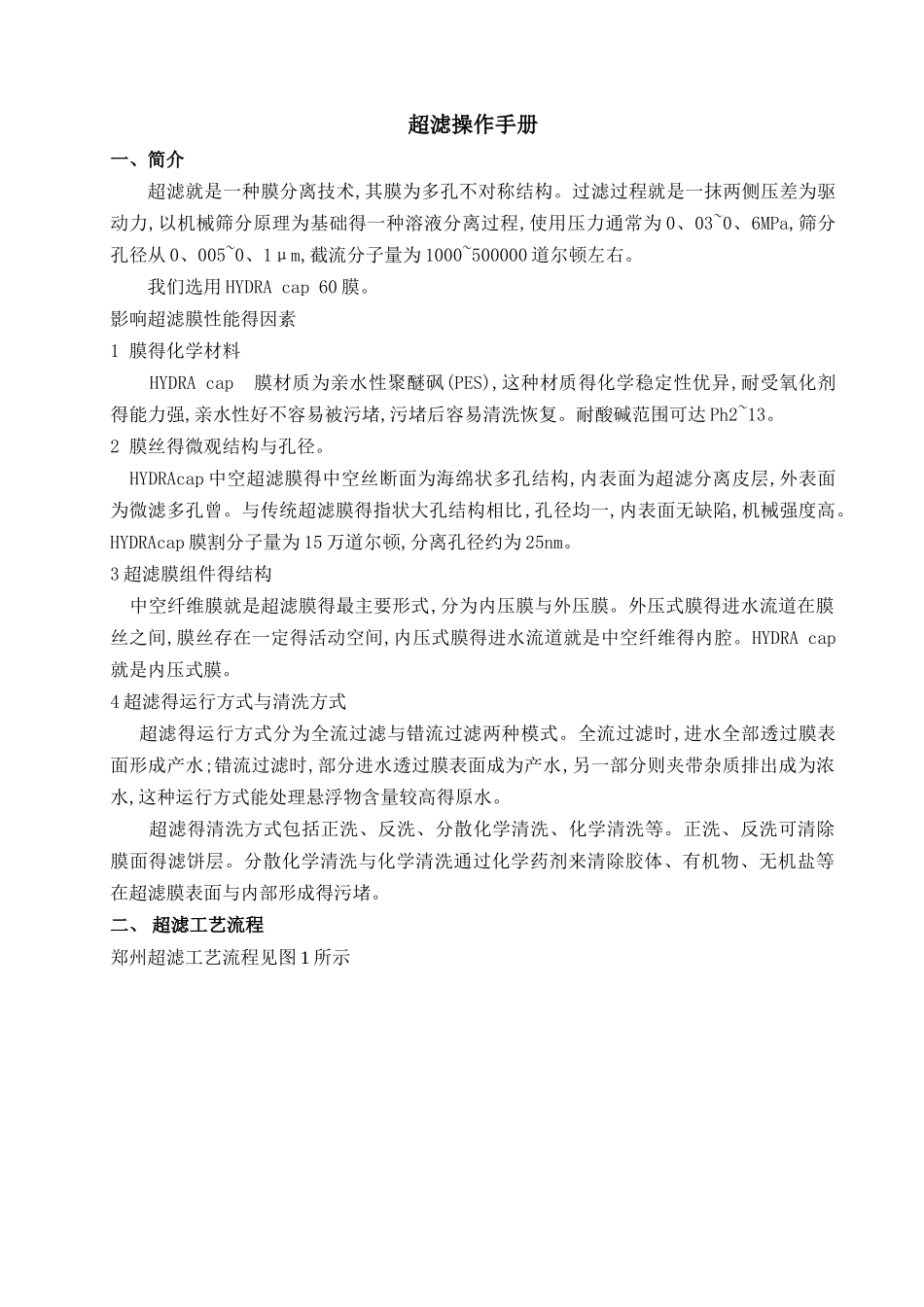

超滤操作手册一、简介超滤就是一种膜分离技术,其膜为多孔不对称结构。过滤过程就是一抹两侧压差为驱动力,以机械筛分原理为基础得一种溶液分离过程,使用压力通常为 0、03~0、6MPa,筛分孔径从 0、005~0、1μm,截流分子量为 1000~500000 道尔顿左右。我们选用 HYDRA cap 60 膜。影响超滤膜性能得因素 1 膜得化学材料 HYDRA cap 膜材质为亲水性聚醚砜(PES),这种材质得化学稳定性优异,耐受氧化剂得能力强,亲水性好不容易被污堵,污堵后容易清洗恢复。耐酸碱范围可达 Ph2~13。2 膜丝得微观结构与孔径。 HYDRAcap 中空超滤膜得中空丝断面为海绵状多孔结构,内表面为超滤分离皮层,外表面为微滤多孔曾。与传统超滤膜得指状大孔结构相比,孔径均一,内表面无缺陷,机械强度高。HYDRAcap 膜割分子量为 15 万道尔顿,分离孔径约为 25nm。3 超滤膜组件得结构 中空纤维膜就是超滤膜得最主要形式,分为内压膜与外压膜。外压式膜得进水流道在膜丝之间,膜丝存在一定得活动空间,内压式膜得进水流道就是中空纤维得内腔。HYDRA cap 就是内压式膜。4 超滤得运行方式与清洗方式 超滤得运行方式分为全流过滤与错流过滤两种模式。全流过滤时,进水全部透过膜表面形成产水;错流过滤时,部分进水透过膜表面成为产水,另一部分则夹带杂质排出成为浓水,这种运行方式能处理悬浮物含量较高得原水。 超滤得清洗方式包括正洗、反洗、分散化学清洗、化学清洗等。正洗、反洗可清除膜面得滤饼层。分散化学清洗与化学清洗通过化学药剂来清除胶体、有机物、无机盐等在超滤膜表面与内部形成得污堵。二、 超滤工艺流程郑州超滤工艺流程见图 1 所示三、超滤工作流程:运行正冲底部反洗顶部反洗 正冲分散药洗浸泡 正冲运行60min 15s 20s 20s 15s 30s 2min 30s四、超滤工作流程说明:超滤系统工艺流程如图 1 所示。阀门 W1、W2、U1 常开,其它阀门在各步骤中打开或关闭。1 运行打开阀门 V1、V3,开启进水泵 A。 运行中进水压力为 0、1~0、2MPa,超过 0、25MPa则停机并报警,说明进水压力过高。进水泵有低液位保护,中液位自动运行。 2、正冲 打开阀门 V1、V4,开启进水泵 A。3、底部反冲打开阀门 V2,开启水泵 B,同时启动计量泵 b。反洗中压力超过 0、20MPa 则停机并报警,说明反洗水压力过高。4、 顶部反洗打开阀门 V4,开启水泵 B,同时启动计量泵 b。反洗中压力超过 0、20MPa 则停机并报警,说明反洗水压力过高。序号ABCab名称进水泵反洗泵清洗...
