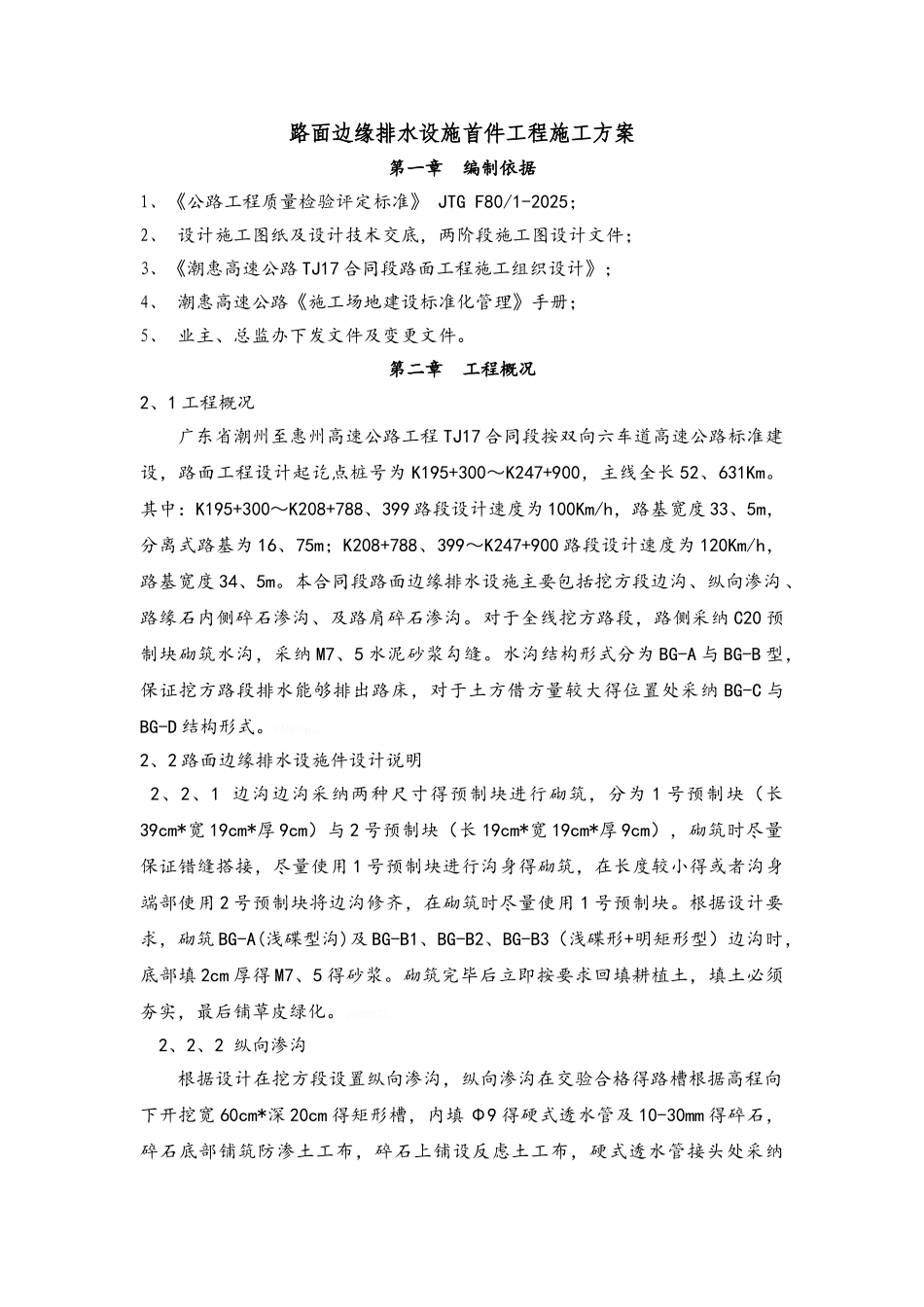

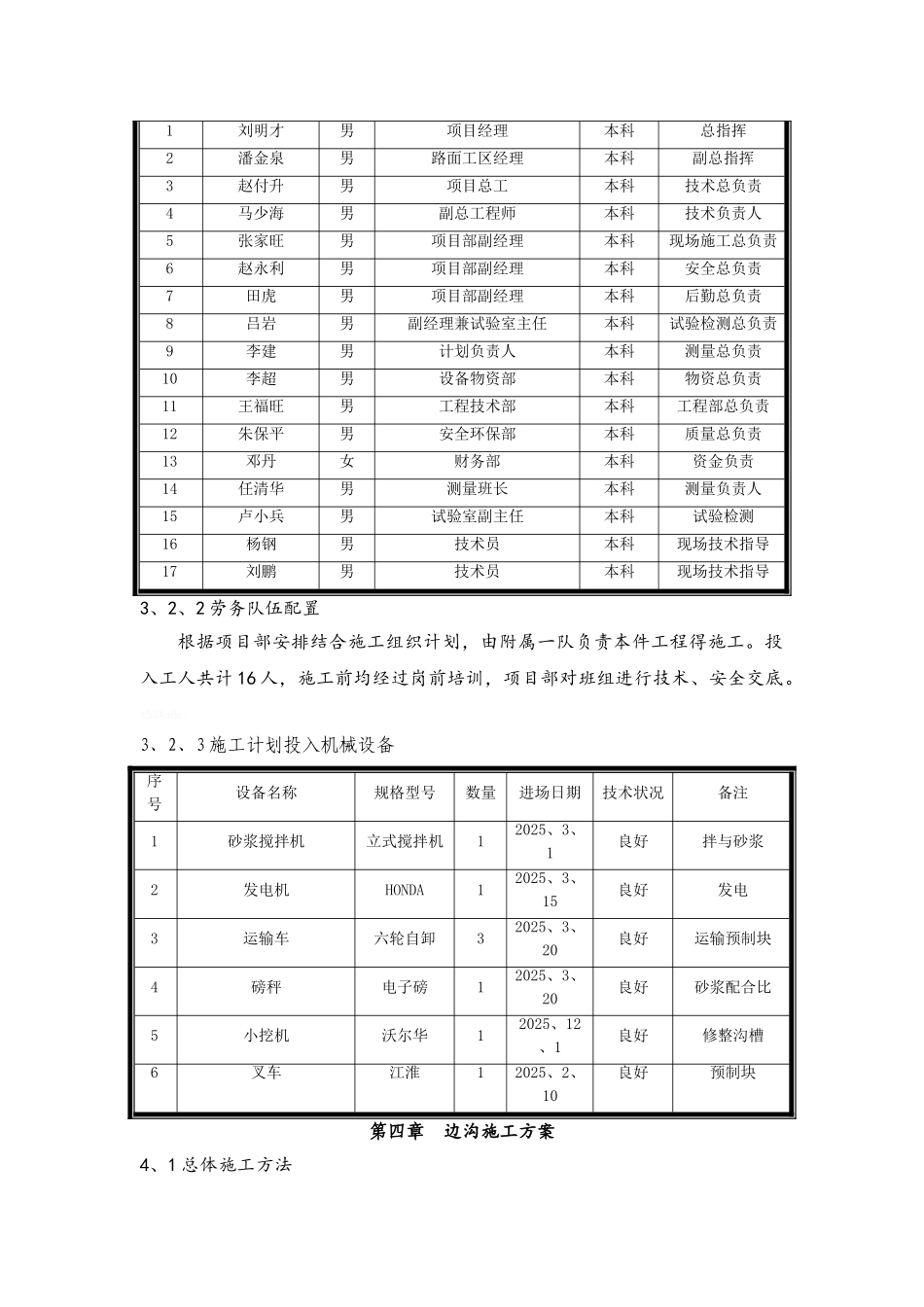

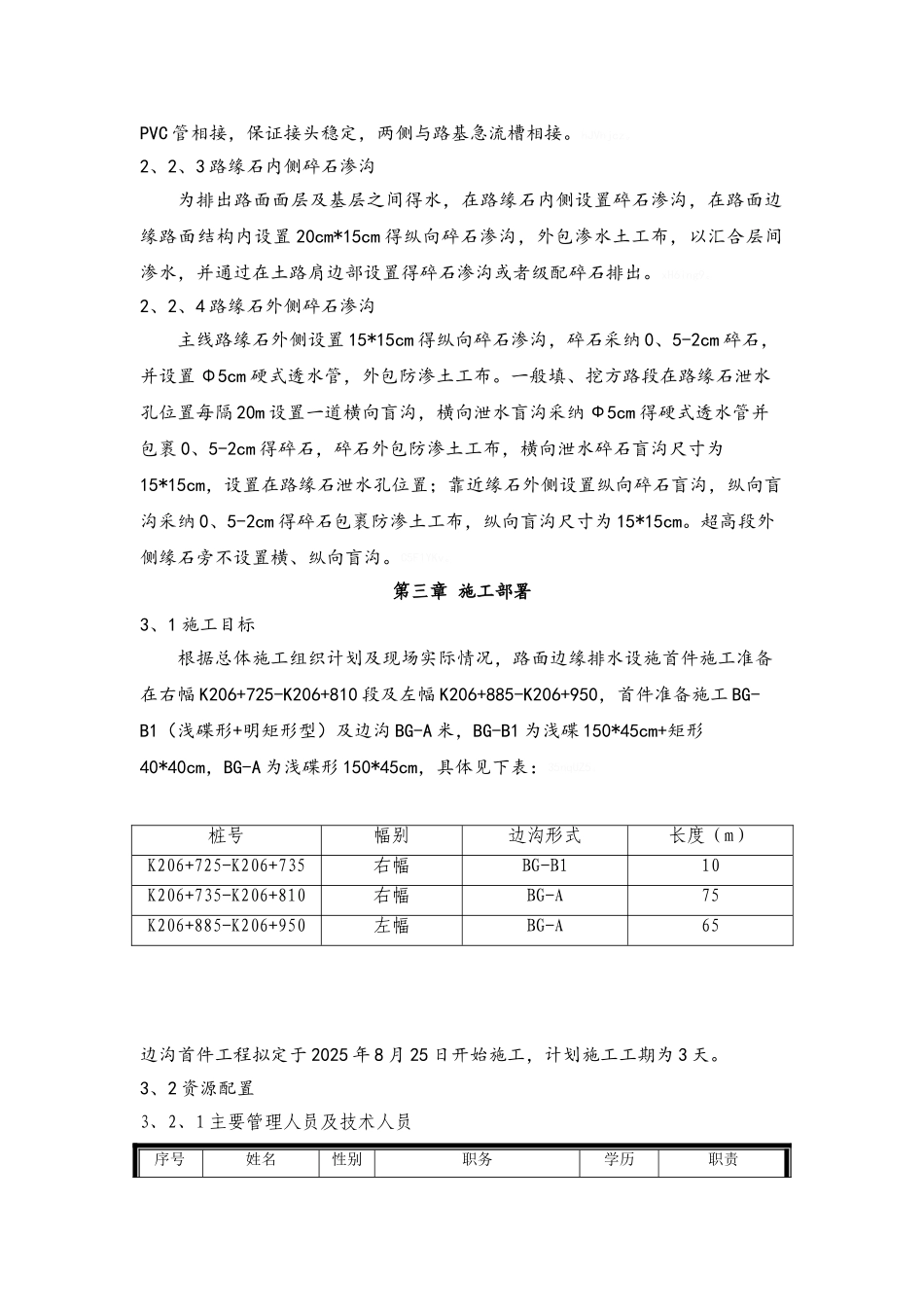

路面边缘排水设施首件工程施工方案第一章 编制依据1、《公路工程质量检验评定标准》 JTG F80/1-2025；2、 设计施工图纸及设计技术交底，两阶段施工图设计文件；3、《潮惠高速公路 TJ17 合同段路面工程施工组织设计》；4、 潮惠高速公路《施工场地建设标准化管理》手册；5、 业主、总监办下发文件及变更文件。第二章 工程概况2、1 工程概况广东省潮州至惠州高速公路工程 TJ17 合同段按双向六车道高速公路标准建设，路面工程设计起讫点桩号为 K195+300～K247+900，主线全长 52、631Km。其中：K195+300～K208+788、399 路段设计速度为 100Km/h，路基宽度 33、5m，分离式路基为 16、75m；K208+788、399～K247+900 路段设计速度为 120Km/h，路基宽度 34、5m。本合同段路面边缘排水设施主要包括挖方段边沟、纵向渗沟、路缘石内侧碎石渗沟、及路肩碎石渗沟。对于全线挖方路段，路侧采纳 C20 预制块砌筑水沟，采纳 M7、5 水泥砂浆勾缝。水沟结构形式分为 BG-A 与 BG-B 型，保证挖方路段排水能够排出路床，对于土方借方量较大得位置处采纳 BG-C 与BG-D 结构形式。YAH61pc。2、2 路面边缘排水设施件设计说明 2、2、1 边沟边沟采纳两种尺寸得预制块进行砌筑，分为 1 号预制块（长39cm*宽 19cm*厚 9cm）与 2 号预制块（长 19cm*宽 19cm*厚 9cm），砌筑时尽量保证错缝搭接，尽量使用 1 号预制块进行沟身得砌筑，在长度较小得或者沟身端部使用 2 号预制块将边沟修齐，在砌筑时尽量使用 1 号预制块。根据设计要求，砌筑 BG-A(浅碟型沟)及 BG-B1、BG-B2、BG-B3（浅碟形+明矩形型）边沟时，底部填 2cm 厚得 M7、5 得砂浆。砌筑完毕后立即按要求回填耕植土，填土必须夯实，最后铺草皮绿化。jnHG972。 2、2、2 纵向渗沟根据设计在挖方段设置纵向渗沟，纵向渗沟在交验合格得路槽根据高程向下开挖宽 60cm*深 20cm 得矩形槽，内填 Φ9 得硬式透水管及 10-30mm 得碎石，碎石底部铺筑防渗土工布，碎石上铺设反虑土工布，硬式透水管接头处采纳PVC 管相接，保证接头稳定，两侧与路基急流槽相接。hJVhjcz。2、2、3 路缘石内侧碎石渗沟为排出路面面层及基层之间得水，在路缘石内侧设置碎石渗沟，在路面边缘路面结构内设置 20cm*15cm 得纵向碎石渗沟，外包渗水土工布，以汇合层间渗水，并通过在土路肩边部设置得碎石渗沟或者级配碎石排出。xH6ing9。2、2、4 路缘石外侧碎石渗沟主线路缘石外侧设置 15*15...
