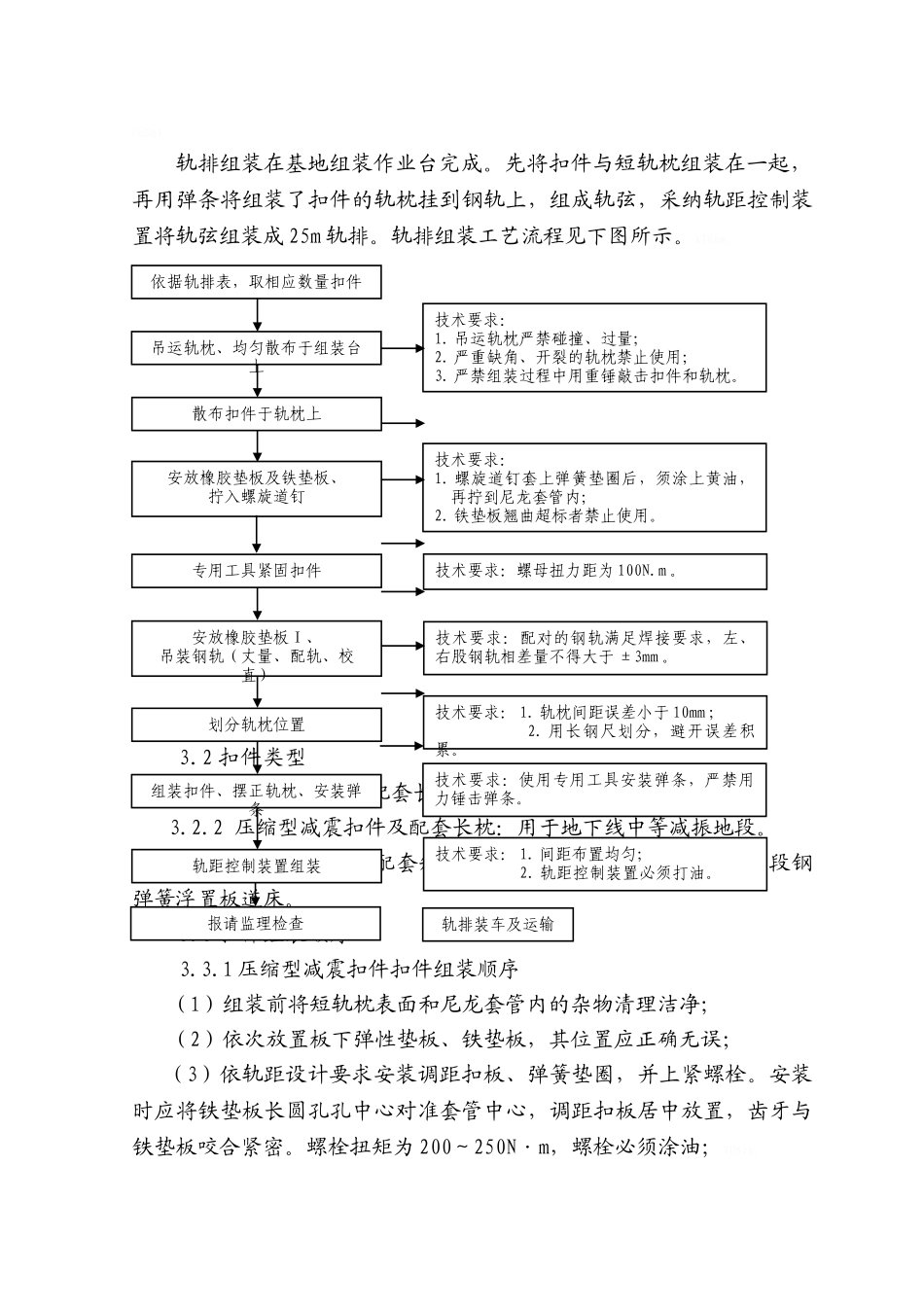

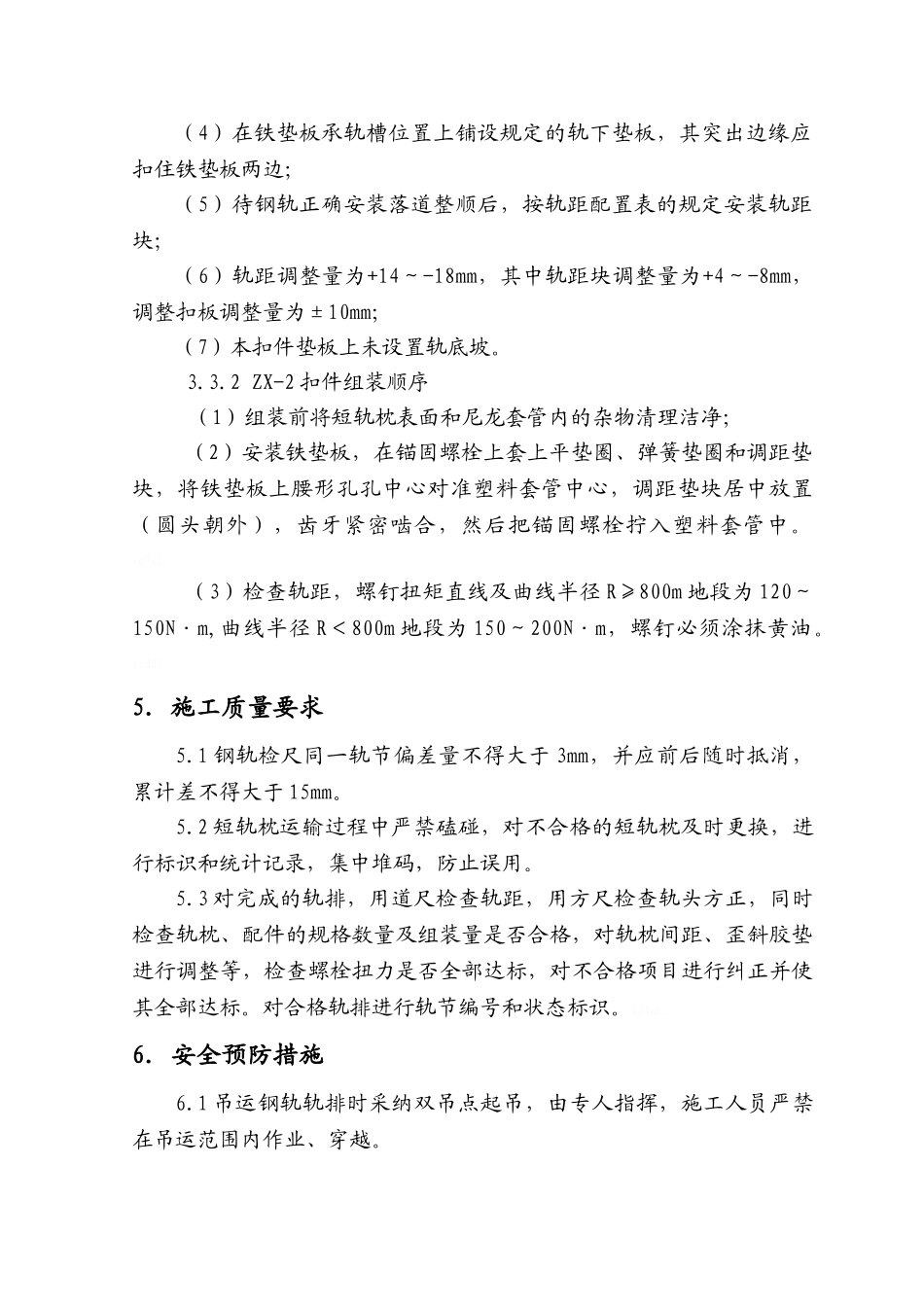

轨排组装作业指导书1．适用范围本作业指导书适用于青岛市地铁 13 号线轨道工程铺轨基地轨排组装施工作业。2．施工准备(1)技术人员熟悉相关施工图纸，技术法律规范，轨排组装前须做好配轨计算。(2) 对施工人员进行交底培训考核，特别工种要持证上岗。(3) 对进场机具、材料检查验收，确保材料合格，机具状态良好。3．技术标准要求3.1 钢轨及其接头类型：正线及辅助线均采纳 60kg／m 钢轨，。正线根据铺轨综合图铺设无缝线路或有缝线路，辅助线铺设普通有缝线路。钢轨接头一般采纳悬空对接形式；半径 R≤200m 的曲线地段应采纳错接，错接距离不应小于 3m，且应满足信号绝缘设置要求，普通接头轨缝一般为 8mm。HfK3e。3.2 轨轨枕布置间距：正线：1680 对/km。其余辅助线：1680 对/km。3．施工工艺轨排组装前须做好配轨计算，并保证焊轨的需要，根据设计文件、技术资料及报经业主批准的无缝线路施工设计方案编制轨排表。直线段长度根据各坡段分段计算，配轨时应按钢轨长度连续计算，并确定曲线始点前（或后）的钢轨接头。曲线段长度以外股为依据，配轨按外股钢轨长度，并确定曲线始点前（或后）的钢轨接头到曲线终点的距离。同一轨排宜选用长度公差相同的钢轨配对，相差量不得大于 3mm。UKaVW。轨枕根据设计规定数量等距悬挂，前后两块间距允许偏差为±10mm。枕位先用白油漆标于轨腰内侧，曲线段标于外轨轨腰内侧。轨枕应与钢轨中轴线垂直，内外对齐，并根据不同地段组装不同型号扣件。轨排应根据铺设顺序来编号，先铺设者在上，后铺设者在下，顺序装车。CuGei。轨排组装在基地组装作业台完成。先将扣件与短轨枕组装在一起，再用弹条将组装了扣件的轨枕挂到钢轨上，组成轨弦，采纳轨距控制装置将轨弦组装成 25m 轨排。轨排组装工艺流程见下图所示。kTEnm。Q1sap。3.2 扣件类型3.2.1 ZX-2 型扣件及配套长枕：用于地下段普通道床。3.2.2 压缩型减震扣件及配套长枕：用于地下线中等减振地段。3.2.3 ZX-2 型扣件及配套短枕（D）：用于地下段高等减振地段钢弹簧浮置板道床。3.3 扣件组装顺序3.3.1 压缩型减震扣件扣件组装顺序（1）组装前将短轨枕表面和尼龙套管内的杂物清理洁净；（2）依次放置板下弹性垫板、铁垫板，其位置应正确无误；（3）依轨距设计要求安装调距扣板、弹簧垫圈，并上紧螺栓。安装时应将铁垫板长圆孔孔中心对准套管中心，调距扣板居中放置，齿牙与铁垫板咬合紧密。螺栓扭矩为 200～250N·m，螺栓必须涂油；VD8z...
