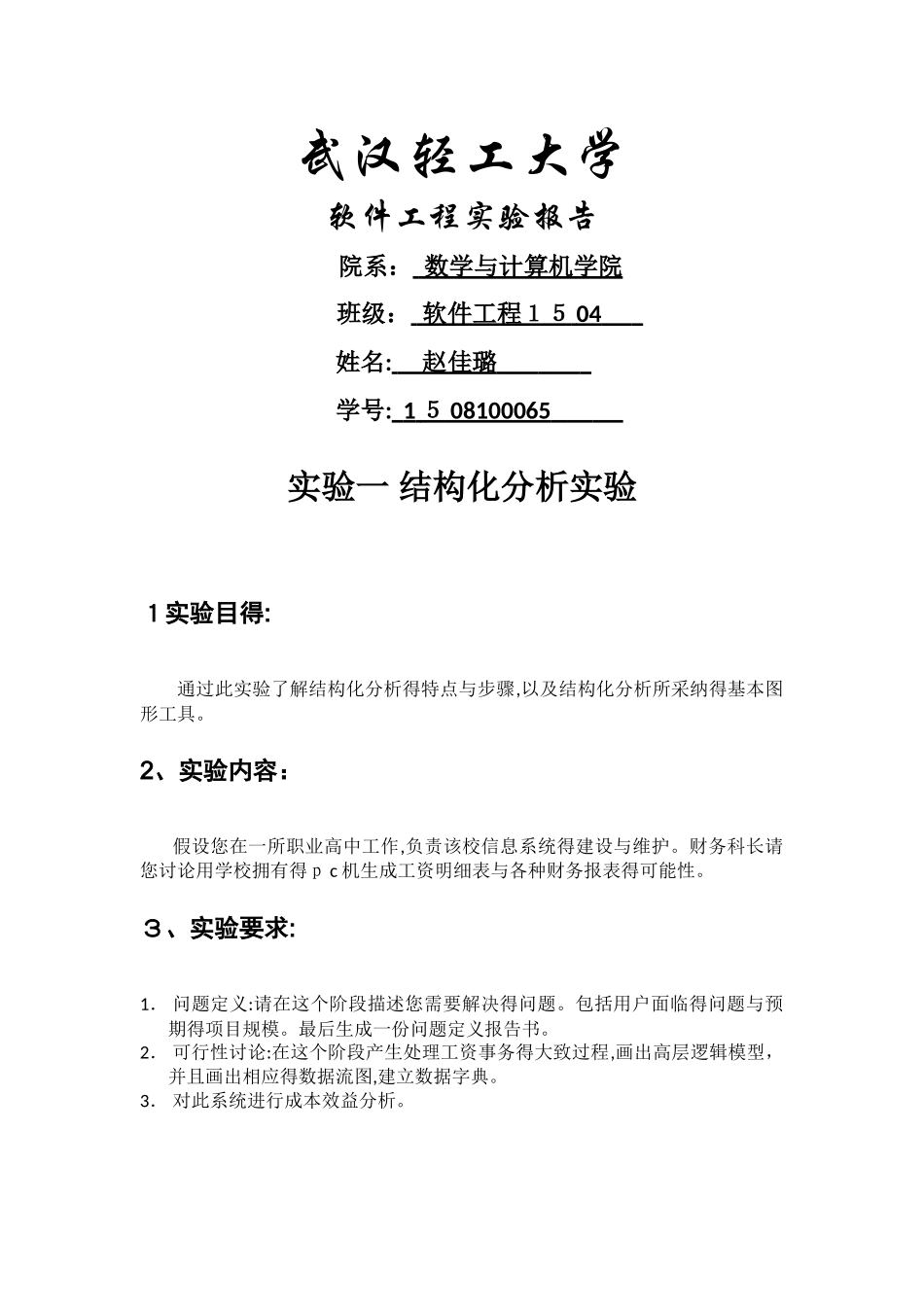

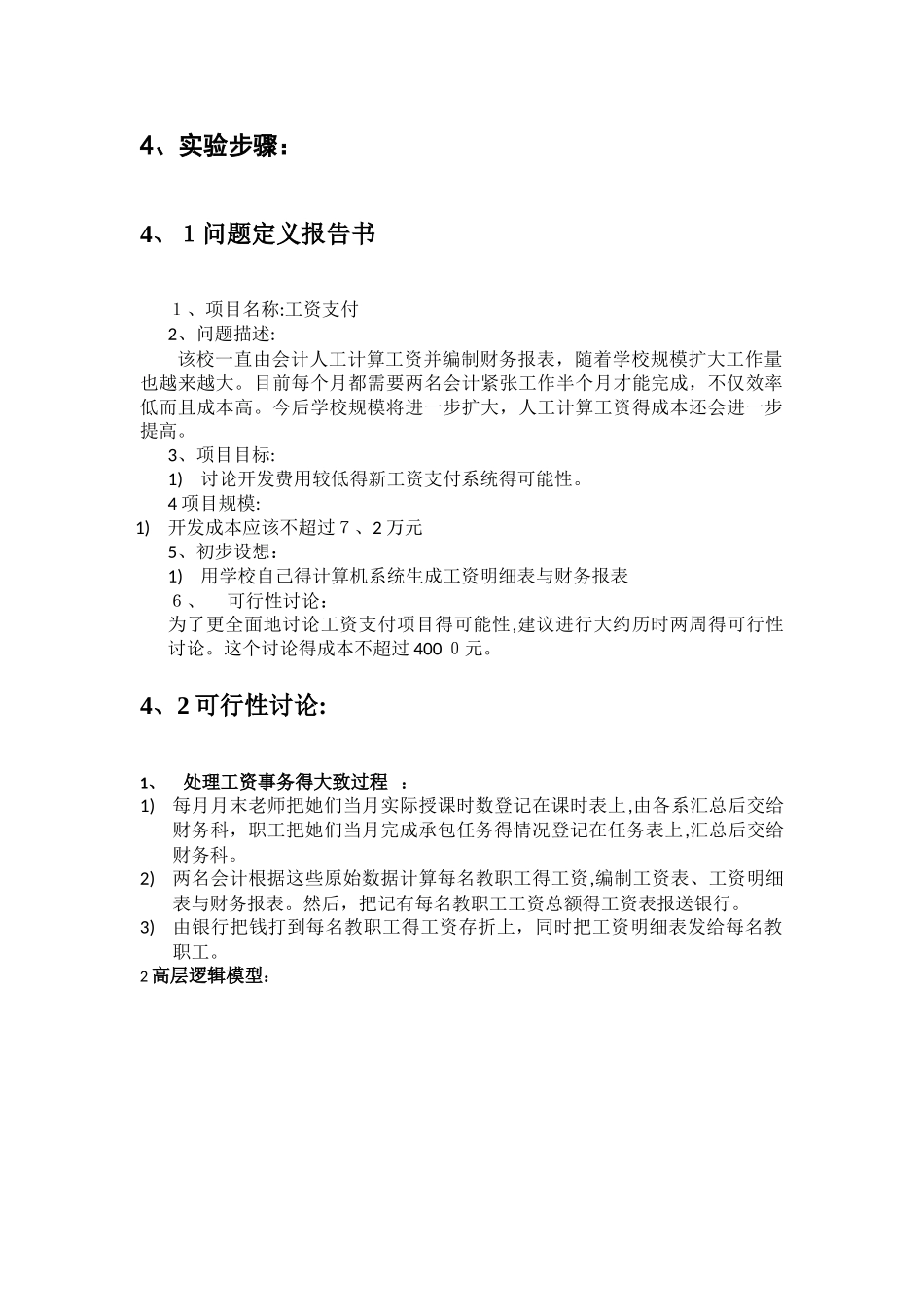

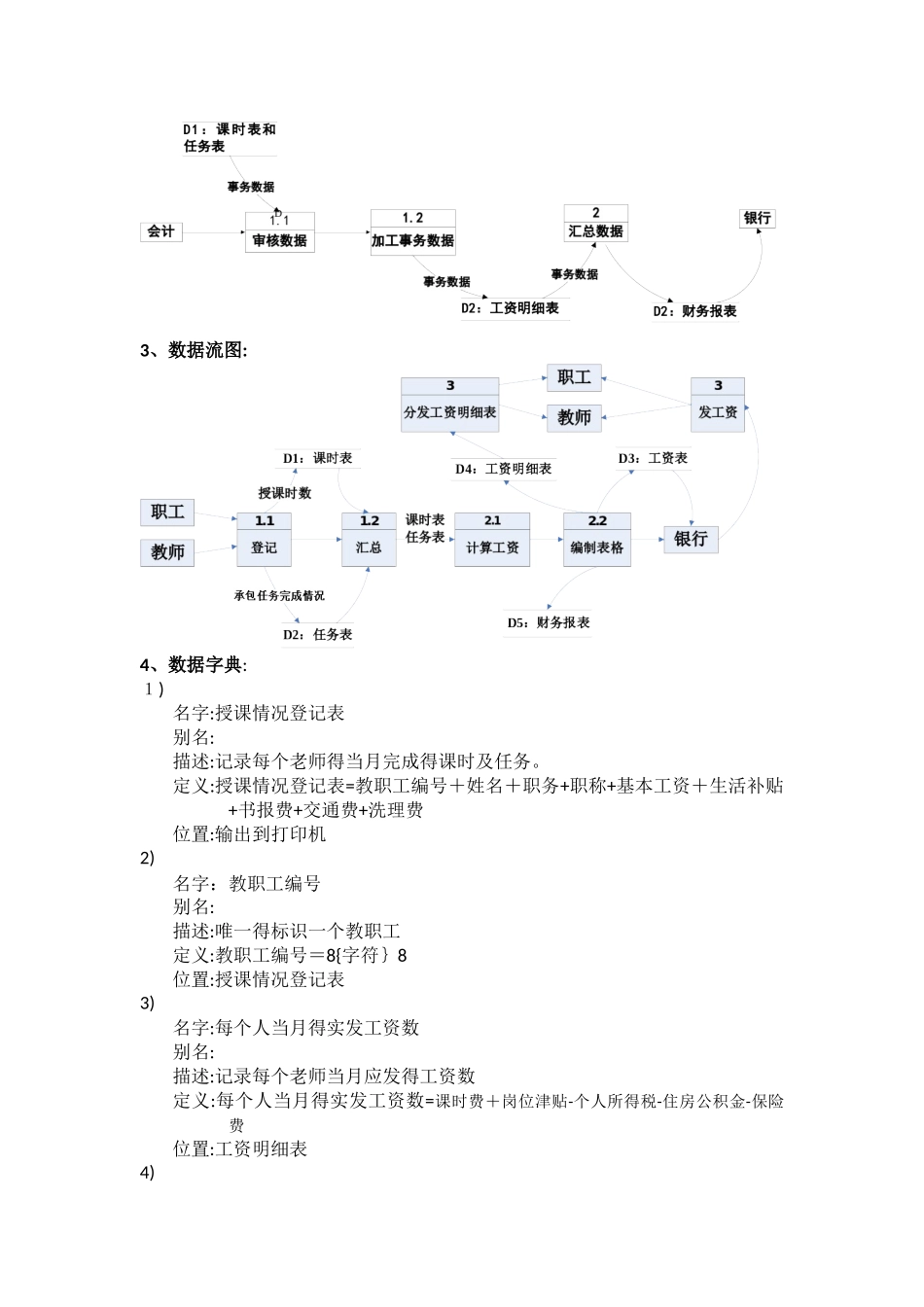

武汉轻工大学软件工程实验报告院系： 数学与计算机学院 班级： 软件工程１５ 04 姓名: 赵佳璐 学号: 1 ５ 08100065 实验一 结构化分析实验１实验目得:通过此实验了解结构化分析得特点与步骤,以及结构化分析所采纳得基本图形工具。2、实验内容：假设您在一所职业高中工作,负责该校信息系统得建设与维护。财务科长请您讨论用学校拥有得ｐ c 机生成工资明细表与各种财务报表得可能性。３、实验要求:1． 问题定义:请在这个阶段描述您需要解决得问题。包括用户面临得问题与预期得项目规模。最后生成一份问题定义报告书。2． 可行性讨论:在这个阶段产生处理工资事务得大致过程,画出高层逻辑模型，并且画出相应得数据流图,建立数据字典。3． 对此系统进行成本效益分析。4、实验步骤：4、１问题定义报告书１、项目名称:工资支付2、问题描述:该校一直由会计人工计算工资并编制财务报表，随着学校规模扩大工作量也越来越大。目前每个月都需要两名会计紧张工作半个月才能完成，不仅效率低而且成本高。今后学校规模将进一步扩大，人工计算工资得成本还会进一步提高。 3、项目目标:1)讨论开发费用较低得新工资支付系统得可能性。4 项目规模:1)开发成本应该不超过７、2 万元5、初步设想： 1)用学校自己得计算机系统生成工资明细表与财务报表６、 可行性讨论：为了更全面地讨论工资支付项目得可能性,建议进行大约历时两周得可行性讨论。这个讨论得成本不超过 400 ０元。4、2 可行性讨论:1、 处理工资事务得大致过程 ：1)每月月末老师把她们当月实际授课时数登记在课时表上,由各系汇总后交给财务科，职工把她们当月完成承包任务得情况登记在任务表上,汇总后交给财务科。2)两名会计根据这些原始数据计算每名教职工得工资,编制工资表、工资明细表与财务报表。然后，把记有每名教职工工资总额得工资表报送银行。3)由银行把钱打到每名教职工得工资存折上，同时把工资明细表发给每名教职工。2 高层逻辑模型：3、数据流图:4、数据字典:１)名字:授课情况登记表别名:描述:记录每个老师得当月完成得课时及任务。定义:授课情况登记表=教职工编号＋姓名＋职务+职称+基本工资＋生活补贴+书报费+交通费+洗理费位置:输出到打印机2)名字：教职工编号别名:描述:唯一得标识一个教职工定义:教职工编号＝8{字符｝8位置:授课情况登记表3)名字:每个人当月得实发工资数别名:描述:记录每个老师当月应发得工资数定义:每个人当月得实发工资数=课时费＋岗位津贴-...
