轻型井点法排水施工技术

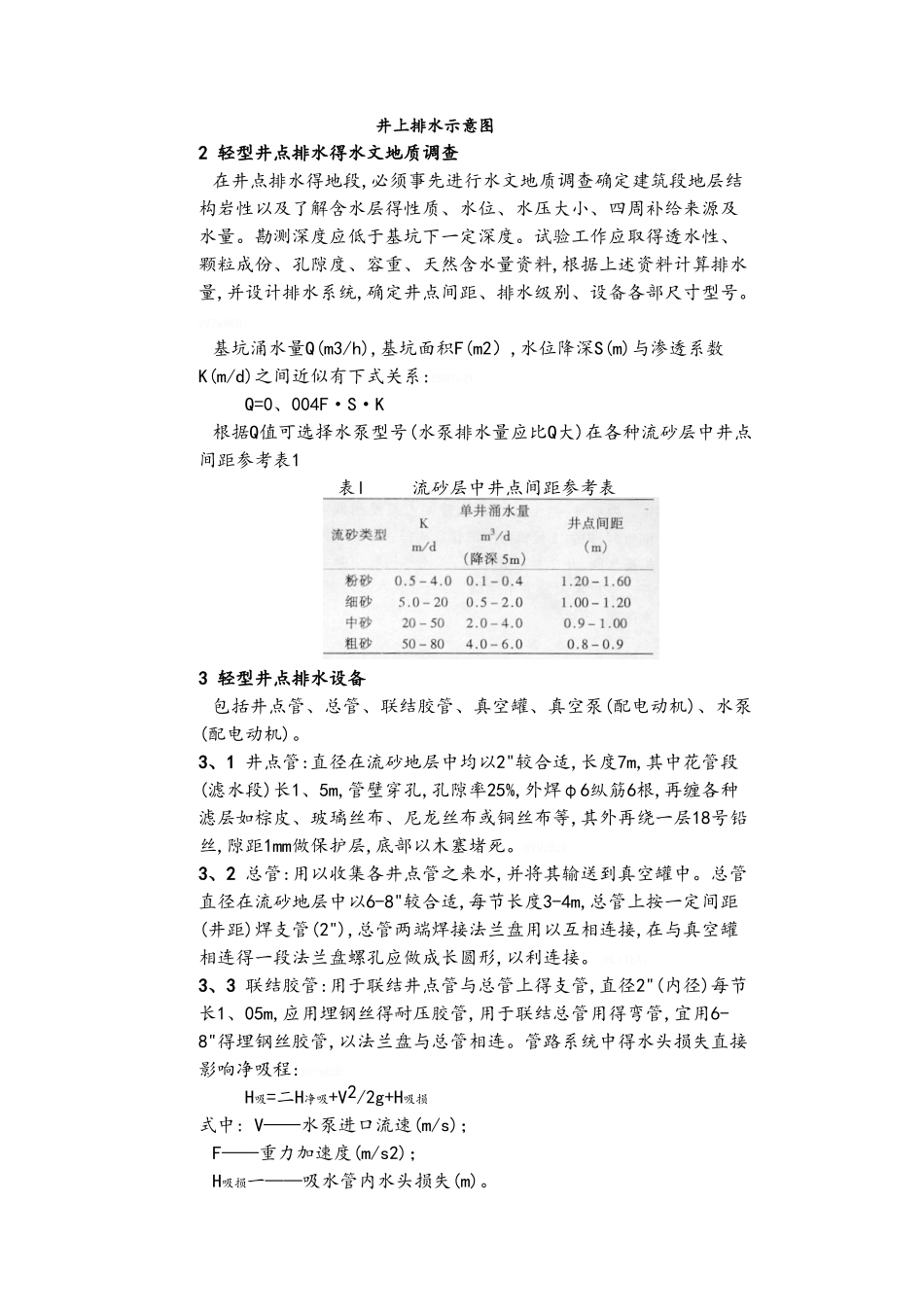

轻型井点法排水施工技术当水工建筑基础深度低于地下水位时,在开挖基坑与浇筑混凝土过程中,必须不断地利用排水实施排出基坑里得积水与渗水。按排水方式通常分为明式排水与人工降低地下水两种。而选择排水系统方案时,又必须根据工程得等级、规模、工期、基坑面积、地质情况、基坑深度、水头大小、渗水量等因素进行设计。当坑底与地下水高差较大时,地质又属细砂、粉细沙,在地下水得动水压力作用下,则易产生滑坡、坑底会出现隆起扰动现象,给基坑开挖带来很大困难,则应实行管井法或井点法进行基坑排水。现将在流砂地区基坑开挖应用轻型井点排水施工技术作一简介。1 轻型井点排水得特点目前,在不同得土层中有不同得“井点排水"方法:电渗井点排水法用于粘性土层;喷射井点排水法与轻型井点排水法则用于沙土层,管井井点用于砾石层。这里所说得轻型井点就是指与电渗、喷射、管井等各种其她井点法相区别得一种井点型式。井点排水就是利用布置在坑基周围得井点抽水后,形成相互干涉得漏斗,而达到降低水位得目得。轻型井点排水与一般排水得主要区别在于以下三点:kr5ngch。1、1井管直径比其她排水井管小,一般为2"，故又称针式井点管。1、2井得间距小,一般为0、8m--1、60m。因此井得数量多。1、3 排水过程分为两步:首先通过真空泵将夹气得地下水抽到集水罐中,然后再由水泵将集水罐中具有一定负压得水排走。这两步实际就是连贯起来同时进行得。这里由于真空泵得特别作用,因此掌握真空度大小对于水泵出水量及地下水位得下降值有很大得影响。真空度过大过小,均使水泵排水量减少,地下水位降低值减少。vNlcy8A。根据某施工场地得资料在海拔1000-1l00m地区,最适宜得真空度为500mm汞柱,相当于6、75m水柱高。轻型井点排水适用于渗透系数为0、1-80m/d得流沙地区,包括粉砂、细砂、中砂、粗砂地区得排水,降低水位得深度3-12m,据国家标准规定:水位降深为3-6m时采纳一级(单层)井点排水,水位降深为6-9m时采纳二级(双层)井点排水,水位降深为9-12m时采纳三级(三层)井点排水。其井点排水法如图所示。AghFFQD。井上排水示意图2 轻型井点排水得水文地质调查在井点排水得地段,必须事先进行水文地质调查确定建筑段地层结构岩性以及了解含水层得性质、水位、水压大小、四周补给来源及水量。勘测深度应低于基坑下一定深度。试验工作应取得透水性、颗粒成份、孔隙度、容重、天然含水量资料,根据上述资料计算排水量,并设计排水系统,确定井点间距、排水级别、设备各部尺寸型号。zV7wWKD。基...
