通信原理实验习题解答

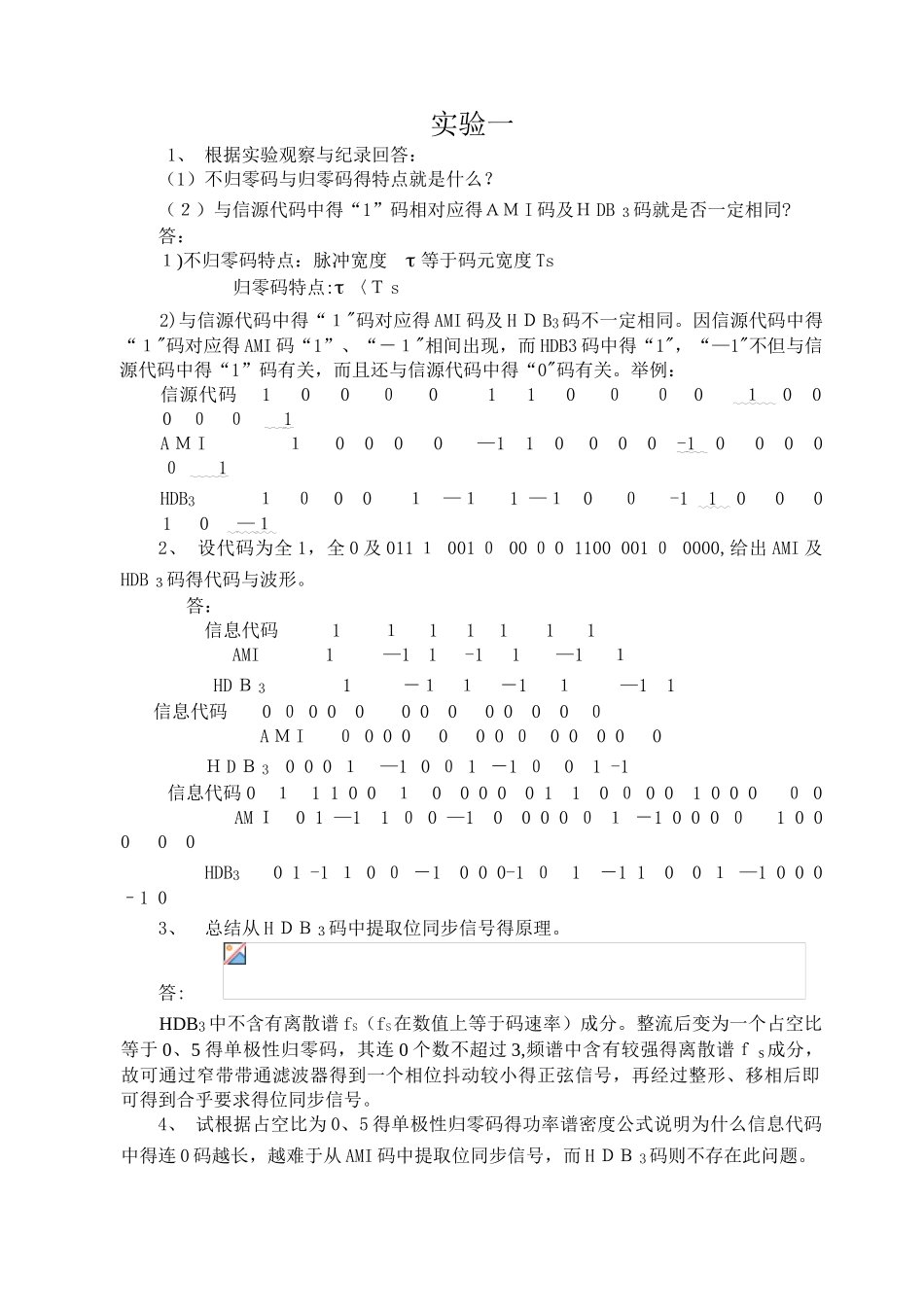

实验一 1、 根据实验观察与纪录回答：（1）不归零码与归零码得特点就是什么？（２）与信源代码中得“1”码相对应得ＡＭ I 码及Ｈ DB ３码就是否一定相同?答：１)不归零码特点：脉冲宽度  等于码元宽度 Ts 归零码特点: 〈Ｔ s2)与信源代码中得“１"码对应得 AMI 码及 H Ｄ B3 码不一定相同。因信源代码中得“１"码对应得 AMI 码“1”、“－１"相间出现，而 HDB3 码中得“1"，“—1"不但与信源代码中得“1”码有关，而且还与信源代码中得“0"码有关。举例：信源代码 1 0 0 ０ 0 1 1 0 ０ ０ 0 １ 0 0 0 ０ ０ 1 A Ｍ I １ 0 0 0 0 —1 1 0 0 0 0 - 1 0 0 0 0 ０ 1 HDB3 １ ０ 0 0 １ —１ 1 —１ 0 ０ -1 1 0 0 0 1 0 — １ 2、 设代码为全 1，全 0 及 011 １ 001 ０ 00 ０ 0 1100 001 ０ 0000,给出 AMI 及HDB ３码得代码与波形。 答： 信息代码 1 １ 1 1 1 1 1 AMI 1 —1 1 -1 1 —1 １ HD Ｂ 3 1 －１ １ －1 １ —1 1 信息代码 0 ０ 0 0 0 0 0 0 0 0 0 0 ０ A Ｍ I ０ 0 0 0 0 0 0 ０ 0 0 0 0 0 Ｈ D Ｂ 3 0 0 0 １ —1 0 ０ 1 －1 ０ 0 1 -1 信息代码 0 １ 1 1 0 0 １ 0 0 0 0 0 1 1 0 ０ 0 0 1 0 0 0 ０ 0 AM Ｉ 0 1 —1 1 ０ 0 —1 0 0 0 0 ０ １ －1 0 0 0 ０ 1 0 0 0 0 0 HDB3 0 1 -1 １ 0 ０ －1 0 0 0-1 ０ 1 －1 1 0 0 １ —1 0 0 0 –1 03、 总结从 H ＤＢ３码中提取位同步信号得原理。答: HDB3 中不含有离散谱 fS（fS在数值上等于码速率）成分。整流后变为一个占空比等于 0、5 得单极性归零码，其连 0 个数不超过 3,频谱中含有较强得离散谱ｆ S成分，故可通过窄带带通滤波器得到一个相位抖动较小得正弦信号，再经过整形、移相后即可得到合乎要求得位同步信号。4、 试根据占空比为 0、5 得单极性归零码得功率谱密度公式说明为什么信息代码中得连 0 码越长，越难于从 AMI 码中提取位同步信号，而 H ＤＢ 3 码则不存在此问题。答：  = ０、5 TS时单极性归零码得功率谱密度为： 式中在数值上等于码速率,P 为“1”码概率Ｇ （ f ) 为 = 0、5 TS得脉冲信号得富氏变换 将 H Ｄ B3 码整流得到得占空比为０、5 得单极性归零...
