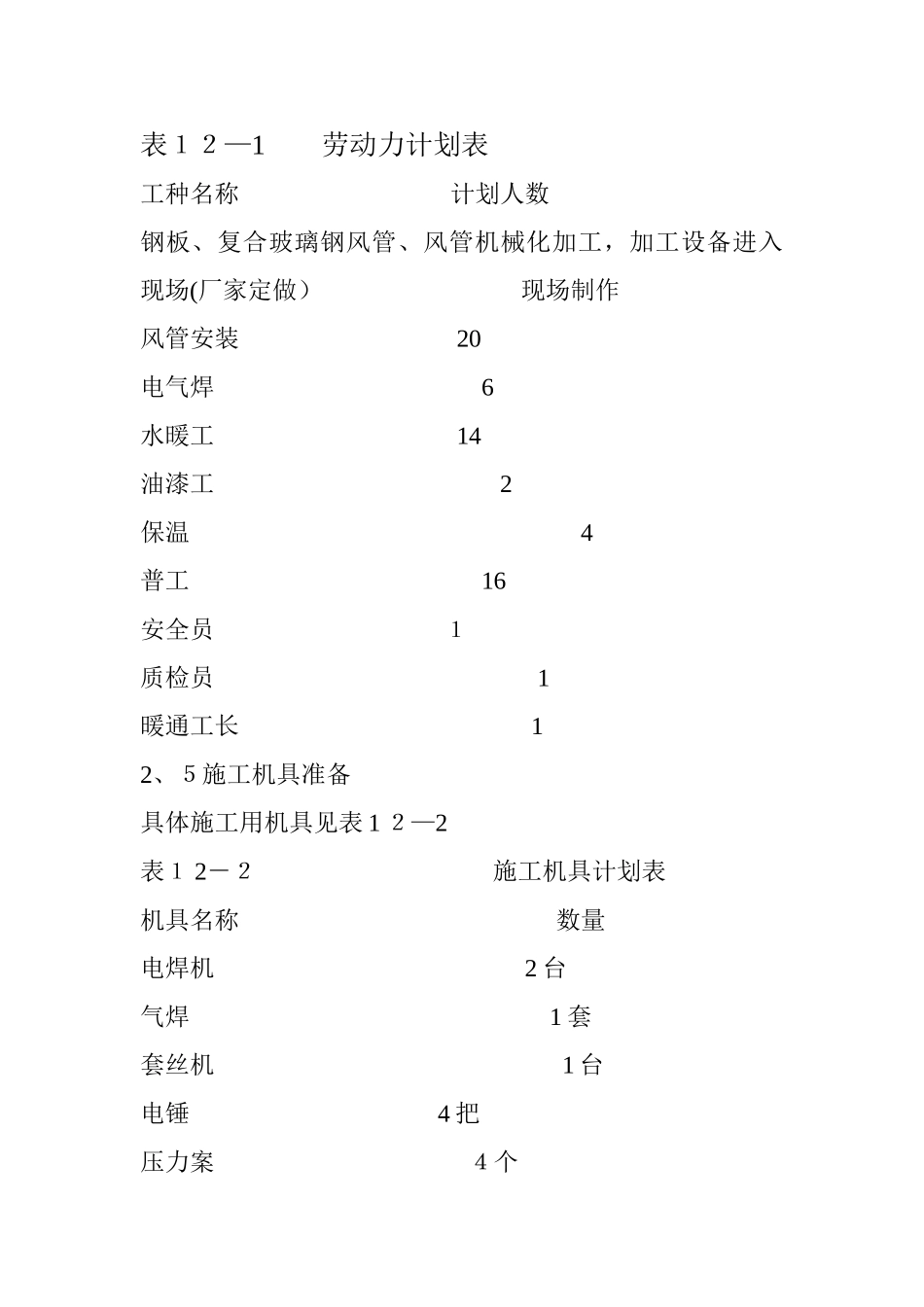

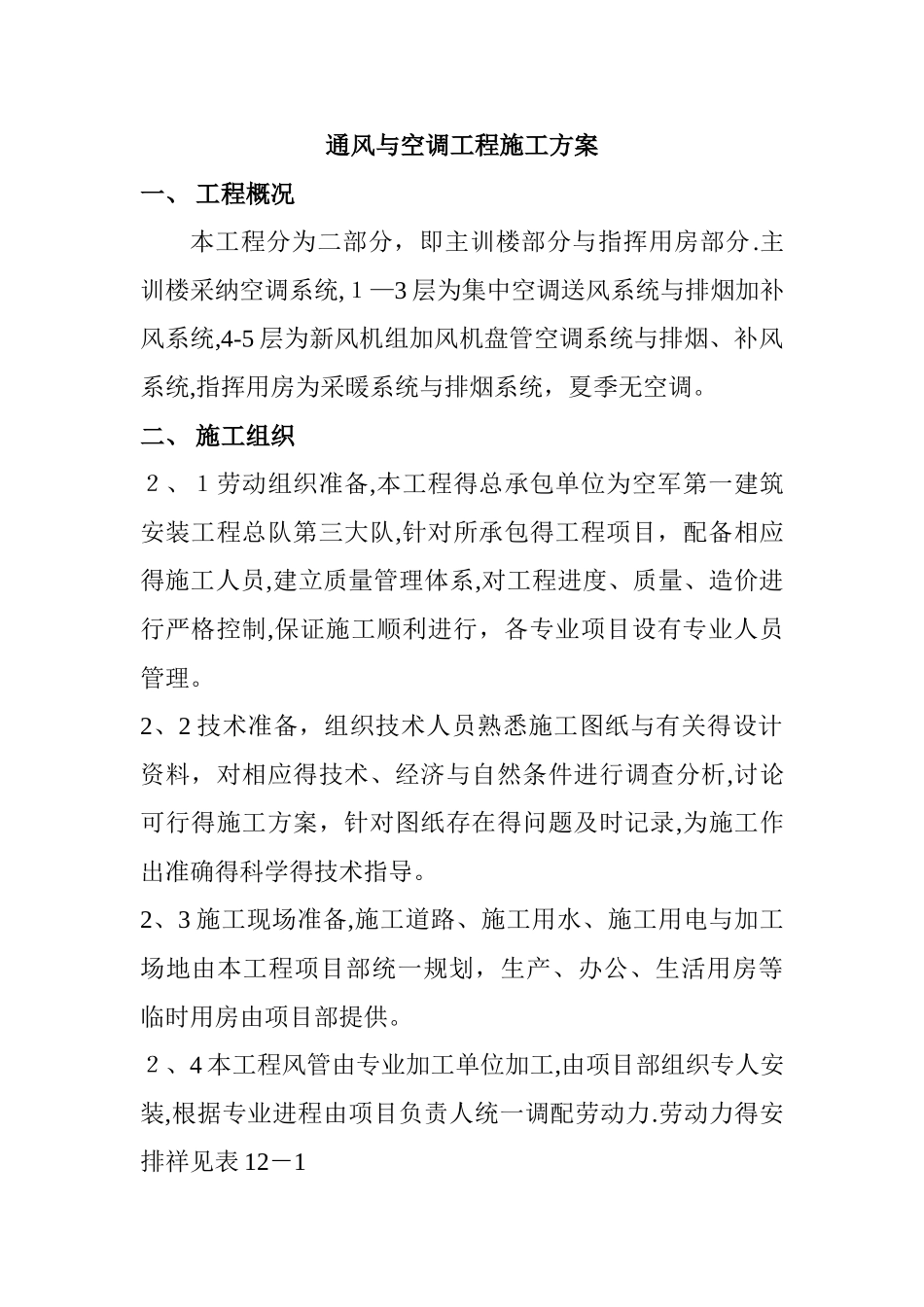

通风与空调工程施工方案一、 工程概况本工程分为二部分，即主训楼部分与指挥用房部分.主训楼采纳空调系统,１—3 层为集中空调送风系统与排烟加补风系统,4-5 层为新风机组加风机盘管空调系统与排烟、补风系统,指挥用房为采暖系统与排烟系统，夏季无空调。二、 施工组织２、１劳动组织准备,本工程得总承包单位为空军第一建筑安装工程总队第三大队,针对所承包得工程项目，配备相应得施工人员,建立质量管理体系,对工程进度、质量、造价进行严格控制,保证施工顺利进行，各专业项目设有专业人员管理。2、2 技术准备，组织技术人员熟悉施工图纸与有关得设计资料，对相应得技术、经济与自然条件进行调查分析,讨论可行得施工方案，针对图纸存在得问题及时记录,为施工作出准确得科学得技术指导。2、3 施工现场准备,施工道路、施工用水、施工用电与加工场地由本工程项目部统一规划，生产、办公、生活用房等临时用房由项目部提供。２、4 本工程风管由专业加工单位加工,由项目部组织专人安装,根据专业进程由项目负责人统一调配劳动力.劳动力得安排祥见表 12－1表１２—1 劳动力计划表工种名称 计划人数钢板、复合玻璃钢风管、风管机械化加工，加工设备进入现场(厂家定做） 现场制作风管安装 20电气焊 6水暖工 14油漆工 2保温 4普工 16安全员 １质检员 1暖通工长 12、５施工机具准备具体施工用机具见表 1 ２—2表１ 2－２ 施工机具计划表机具名称 数量电焊机 2 台气焊 1 套 套丝机 1 台电锤 4 把压力案 ４个管钳 2 ０ 0-5 ００ 20 把活扳手 200-400 10 把三、 主要项目施工方法及要求 3、1 预留预埋 3、1、1 排风预留洞得工作跟随土建结构工程进行,主要工作为穿墙、梁洞，暖气挂钩为预埋，为便于拆除预留与预埋,采纳木盒预埋方式,按风管规格尺寸四边各放大 100 ｍ m，固定要稳固方正不影响合模，拆模后应立即剔出木盒。3、1、2 采暖水管系统需安在楼板或墙体上用钢管预埋留洞，水平洞与墙平齐.垂直洞套管应搞出将来得地面 20 mm 且焊横向筋与地板筋固定.预埋得要求，祥见表 12-3表 12－3 水暖管预埋、预留洞规格表单位名称：D Ｎ 水暖管规格 1 ５ 20 25 ３ 2 40 50 6 ５ 80 100套管(钢管）32 40 5 ０ 65 80 100 100 １ 2 ５ １５ 03、１、３本工程争创军优，因此,预留、预埋部分需要有详细得控制方法。核心就是定位要准,需土建在地面、墙面弹上墙位线、标高线、轴中线等....
