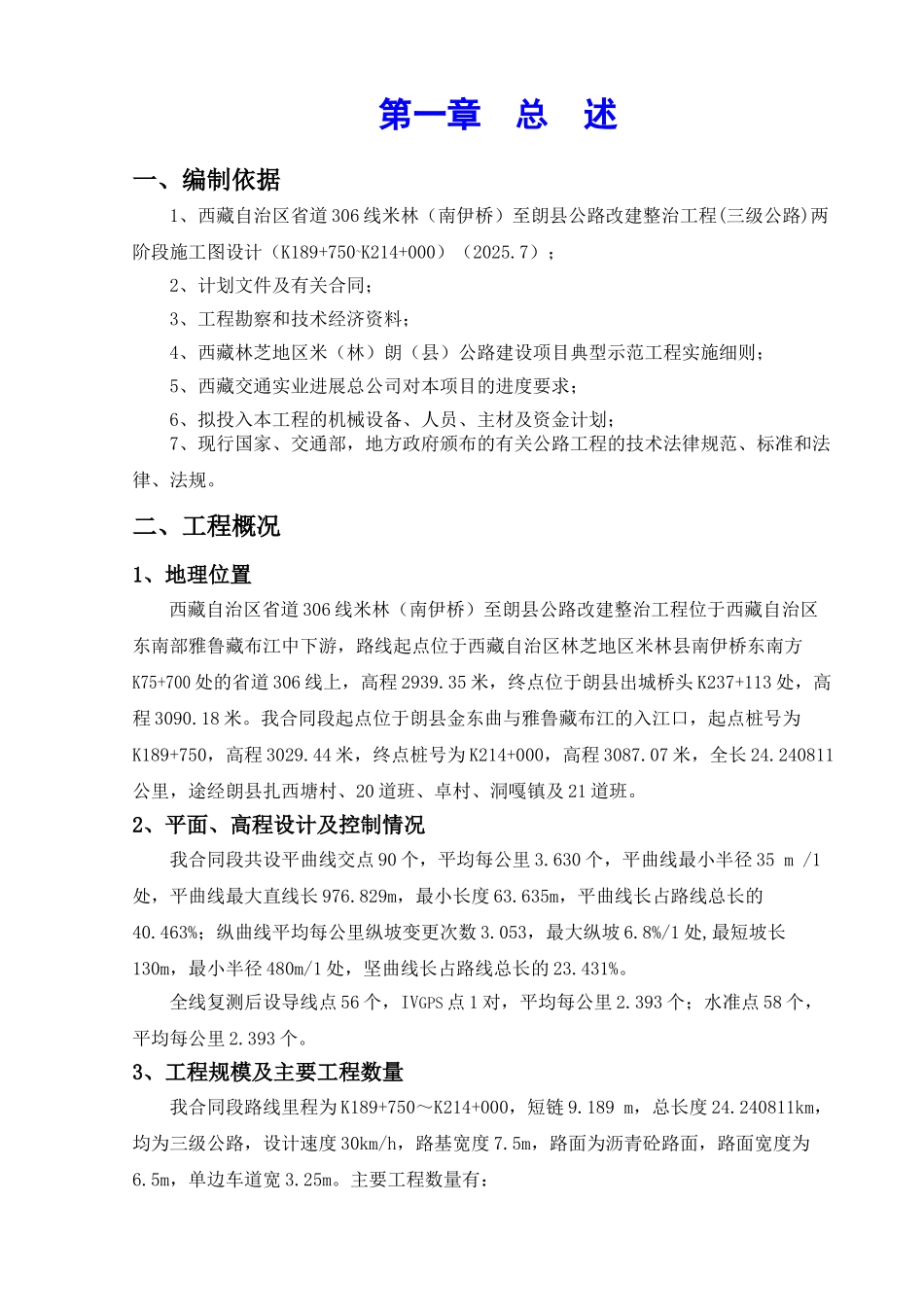

第一章 总 述一、编制依据1、西藏自治区省道 306 线米林（南伊桥）至朗县公路改建整治工程(三级公路)两阶段施工图设计（K189+750~K214+000）（2025.7）；2、计划文件及有关合同；3、工程勘察和技术经济资料；4、西藏林芝地区米（林）朗（县）公路建设项目典型示范工程实施细则；5、西藏交通实业进展总公司对本项目的进度要求；6、拟投入本工程的机械设备、人员、主材及资金计划；7、现行国家、交通部，地方政府颁布的有关公路工程的技术法律规范、标准和法律、法规。二、工程概况1、地理位置西藏自治区省道 306 线米林（南伊桥）至朗县公路改建整治工程位于西藏自治区东南部雅鲁藏布江中下游，路线起点位于西藏自治区林芝地区米林县南伊桥东南方K75+700 处的省道 306 线上，高程 2939.35 米，终点位于朗县出城桥头 K237+113 处，高程 3090.18 米。我合同段起点位于朗县金东曲与雅鲁藏布江的入江口，起点桩号为K189+750，高程 3029.44 米，终点桩号为 K214+000，高程 3087.07 米，全长 24.240811公里，途经朗县扎西塘村、20 道班、卓村、洞嘎镇及 21 道班。2、平面、高程设计及控制情况我合同段共设平曲线交点 90 个，平均每公里 3.630 个，平曲线最小半径 35 m /1处，平曲线最大直线长 976.829m，最小长度 63.635m，平曲线长占路线总长的40.463%；纵曲线平均每公里纵坡变更次数 3.053，最大纵坡 6.8%/1 处,最短坡长130m，最小半径 480m/1 处，坚曲线长占路线总长的 23.431%。全线复测后设导线点 56 个，IVGPS 点 1 对，平均每公里 2.393 个；水准点 58 个，平均每公里 2.393 个。3、工程规模及主要工程数量我合同段路线里程为 K189+750～K214+000，短链 9.189 m，总长度 24.240811km，均为三级公路，设计速度 30km/h，路基宽度 7.5m，路面为沥青砼路面，路面宽度为6.5m，单边车道宽 3.25m。主要工程数量有：路基土石方：挖土方 103497m3，挖石方 168177m3，填土方 102165m3，填石方77039m3，弃土方 1322m3，弃石方 91138m3。防护工程：7.5 号浆砌片块石挡土墙 63266.24m3， 7.5 号浆砌片块石护肩 1351.8 m3, 7.5 号浆砌片块石护坡 258.1m3，SNS 柔性防护 5300m2。桥梁：大桥 111m/1（m/座）；中桥 125.04m/2（m/座）；小桥 73.2m/4（m/座）《其中半边桥 7.06m/1（m/座）》。涵洞：543.75/60（m/道）（钢筋砼盖板涵）；22.5/3（m/道）（电喷锌波纹管涵）。路基、路面...
