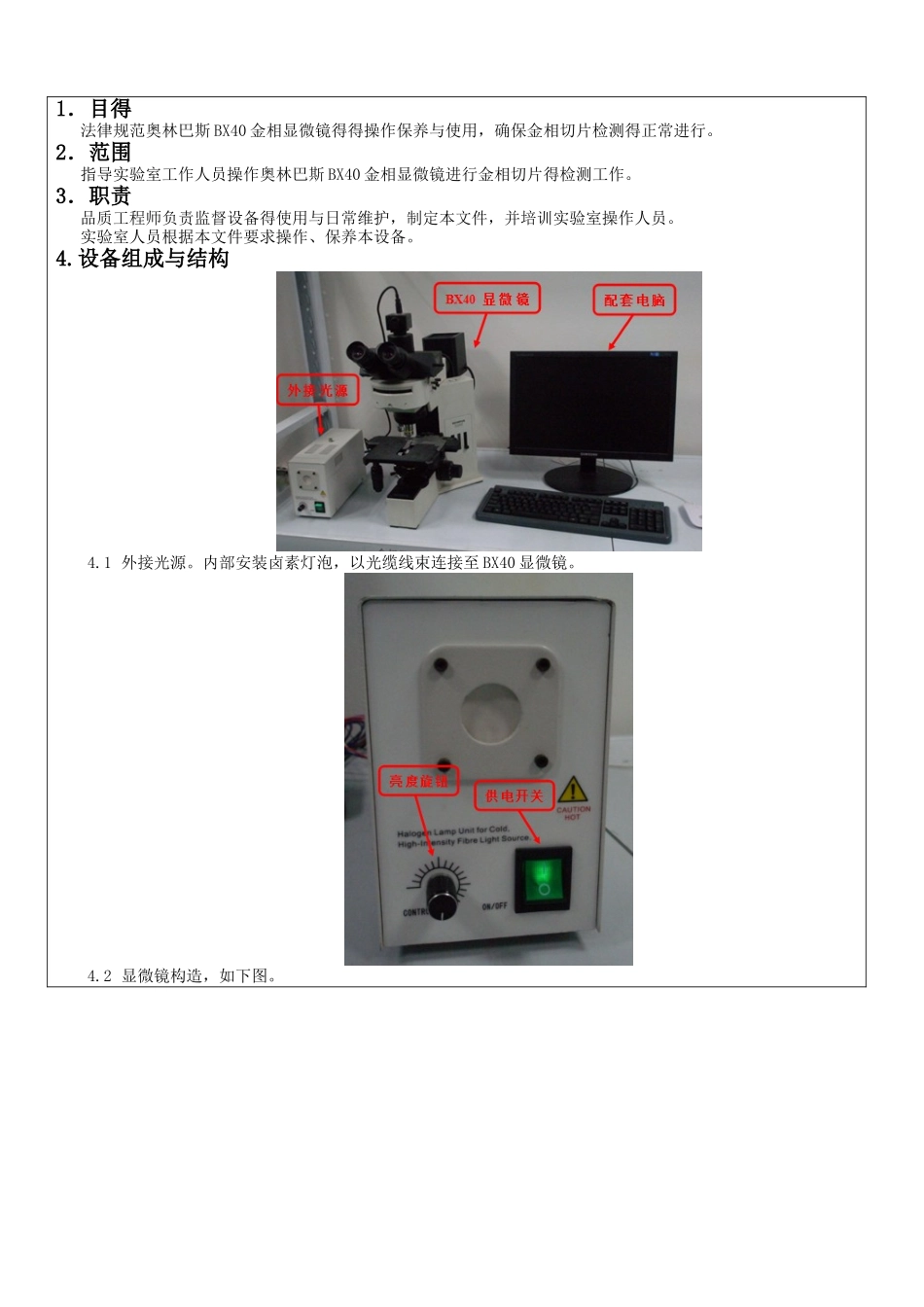

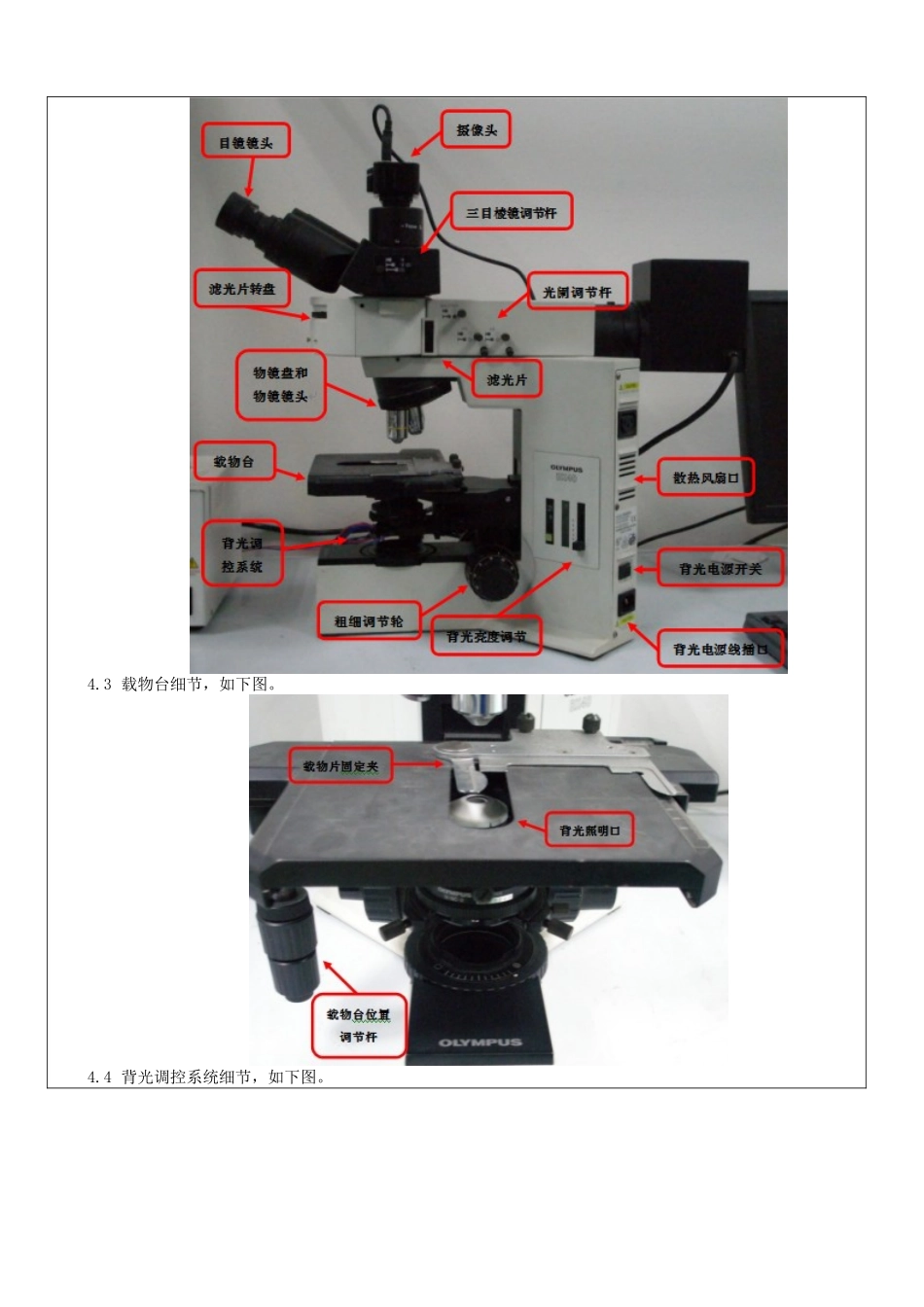

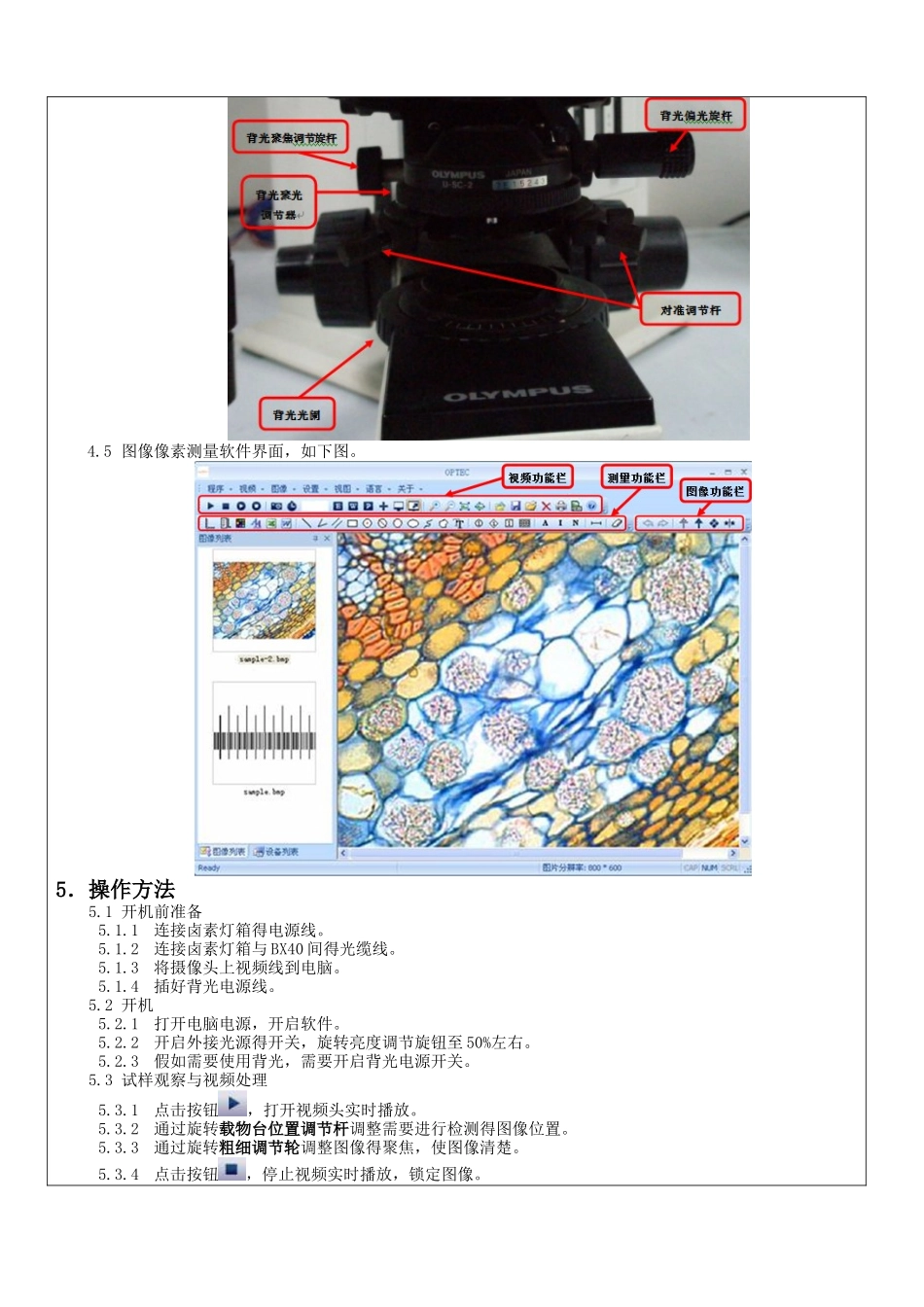

1．目得 法律规范奥林巴斯 BX40 金相显微镜得得操作保养与使用，确保金相切片检测得正常进行。2．范围 指导实验室工作人员操作奥林巴斯 BX40 金相显微镜进行金相切片得检测工作。3．职责 品质工程师负责监督设备得使用与日常维护，制定本文件，并培训实验室操作人员。 实验室人员根据本文件要求操作、保养本设备。4.设备组成与结构4.1 外接光源。内部安装卤素灯泡，以光缆线束连接至 BX40 显微镜。4.2 显微镜构造，如下图。4.3 载物台细节，如下图。4.4 背光调控系统细节，如下图。4.5 图像像素测量软件界面，如下图。5．操作方法5.1 开机前准备5.1.1连接卤素灯箱得电源线。5.1.2连接卤素灯箱与 BX40 间得光缆线。5.1.3将摄像头上视频线到电脑。5.1.4插好背光电源线。5.2 开机5.2.1打开电脑电源，开启软件。5.2.2开启外接光源得开关，旋转亮度调节旋钮至 50%左右。5.2.3假如需要使用背光，需要开启背光电源开关。5.3 试样观察与视频处理5.3.1点击按钮，打开视频头实时播放。5.3.2通过旋转载物台位置调节杆调整需要进行检测得图像位置。5.3.3通过旋转粗细调节轮调整图像得聚焦，使图像清楚。5.3.4点击按钮，停止视频实时播放，锁定图像。5.3.5为录像开始与停止键。可以记录切片上较广得区域情况，并以录像方式保存。5.3.6点击（param）按钮，可以调出视频参数设置对话框，可在该对话框中进行 RGB 增益调节(RGB Gain)，曝光调节(Exposure)，图像偏移设置(Offset)分为水平偏移（H_Offset）水平方向对图像得移动与垂直偏移(V_Offset)垂直方向对图像得移动（注意，这两个偏置功能只在低于相机最大分辨率得时候起作用），对比度调节（contrast），水平翻转(flip horizontal)，垂直翻转 (flip vertical)等功能。视频开启时有效。如下图：5.3.7按钮分别实现视频流得自动曝光（Auto exposure）与自动白平衡（Auto White balance）功能。5.3.8按钮（stretching）实现视频得缩放显示。对于超过客显示范围得视图，若点击按钮，则将当前视图缩小，以显示全部视图。若再一次点击按钮，则以原始视图大小显示，可以通过拖动滚动条来显示客户区以外得视图。该功能在视频开启得情况下有效。5.3.9按钮实现视频得全屏缩放显示。点后，将全屏显示拍摄到得图像。当全屏显示时，按键盘上得“F”键，弹出视频参数设置对话框（即 5、2、6 图示），可调节视频效果。按键盘上得“回车”键，可采集一张图像。按键盘上得“ESC”键，可退出全屏显...
