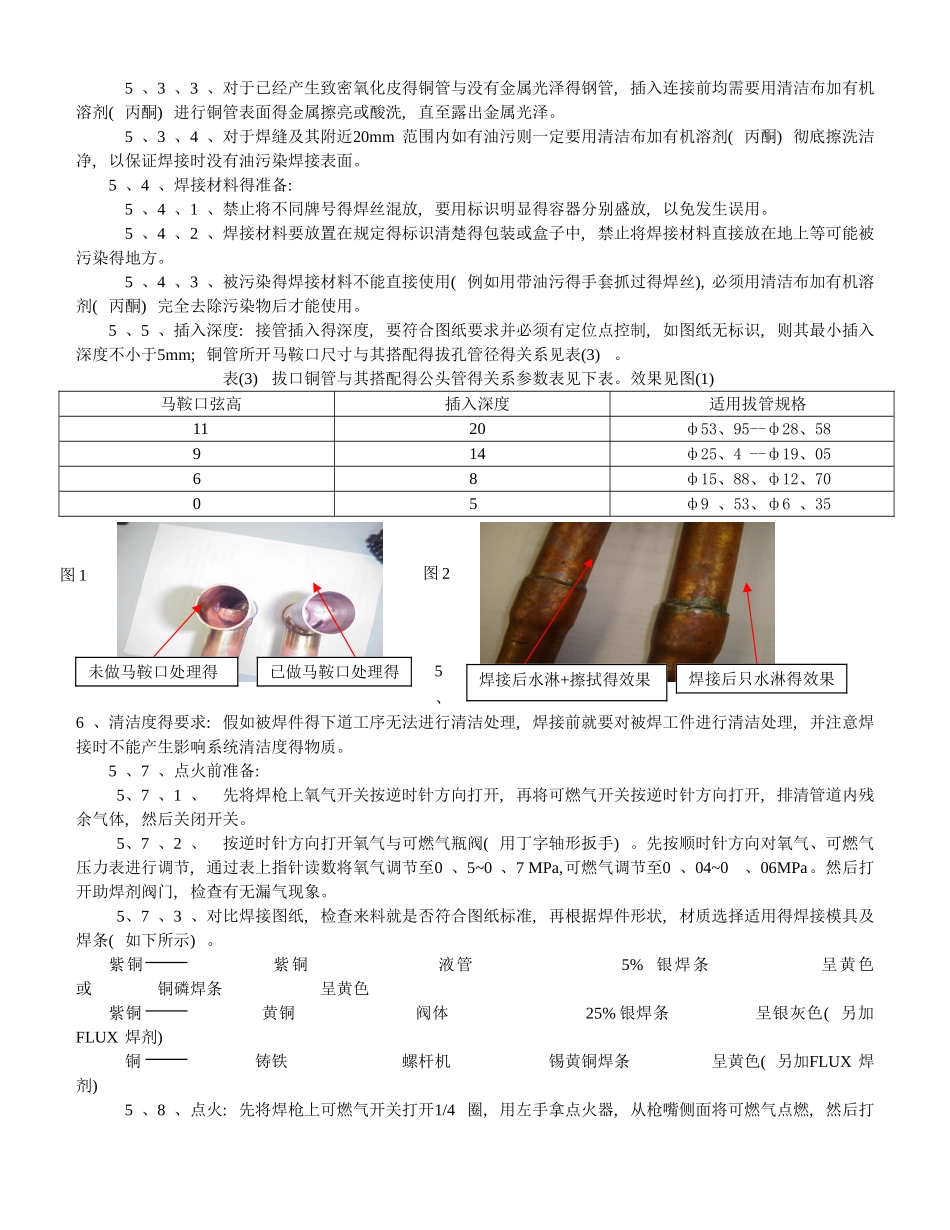

钎焊工艺法 律 规 范1范围本标准规定了各相关部门与人员针对钎料、钎剂以及钎焊工序过程中得相应职责; 钎料与钎剂得使用要求;钎焊前得基本要求; 钎焊工艺要求; 补焊注意事项; 钎焊质量得检验; 注意事项与安全要求。 本标准适用于湖南元亨工厂设计、生产所有空调产品以及零部件过程中得钎焊工序。2法律规范性引用文件下列文件中得条款通过本标准得引用而成为本标准得条款。凡就是注明日期得引用文件, 其随后所有版本修改单( 不包括勘误得内容) 或修订版均不适用于本标准, 然而, 鼓舞根据本标准达成协议得各方讨论就是否可适用这些文件得最新版本。凡就是不注明日期得引用文件, 其最新版本均适用于本标准。GB/T 10046-2000 银基钎料GB/T 6418-93 铜基钎料GB/T 11618-1999 铜管接头GB 11363 钎焊接头强度试验方法GB 8619 钎缝强度试验方法GB 11364 钎料铺展性及填缝性试验方法3定义:3 、1 、 钎焊: 钎焊就是利用熔点稍低于母材得钎料与母材一起加热, 使钎料熔化, 并通过毛细管作用原理扩散与填满钎缝间隙, 形成牢固得一种焊接方法。3 、2 、钎剂: 去除钎焊金属与液体钎料表面上得氧化膜, 保护钎焊金属与钎料在加热过程中不继续氧化,以改善钎料对母材表面得润湿性, 促进钎缝得形成。4钎料与钎剂得使用要求:4 、1 、钎料( 焊丝) 得作用: 利用高温熔化得液态钎料润湿钎焊金属( 母材) 表面并均匀地铺展, 直至致密地填满结合面得间隙而形成牢固接头。4 、2 、钎剂( 助焊剂) 得作用: 去除钎焊金属与液体钎料表面上得氧化膜, 保护钎焊金属与钎料在加热过程中不继续氧化, 以改善钎料对母材表面得润湿性, 促进钎缝得形成。4 、3 、钎料中磷得成分可以增加钎料得铺展性与浸润性, 但就是会增加焊接处得脆性; 锌与铬能增加焊接强度与抗冲击性; 含锌钎料得焊接后得外观比含铬钎料得焊接外观稍差, 但铬蒸气对人得健康有损害。5 钎焊前得基本要求焊接位置、焊接配合间隙、配合面得表面处理、焊接材料得准备、插入深度与清洁度就是钎焊前需要注意得六大要素。5 、1 、焊接位置: 一般情况下优先选择钎料垂直向下漫流得方式, 其次选择水平漫流方式; 非特别情况下不能采纳垂直向上漫流方式。5 、2 、焊接配合间隙: 指对特定得钎料在其钎焊温度下, 在被焊接处得径向间隙。要求外接管杯口内径至少应比将要插入管得外径大0 、06mm, 一般情况下管与管之间得配合间隙不能超过表(2)中得极限值。表(2)...
