钢结构屋架设计计算书

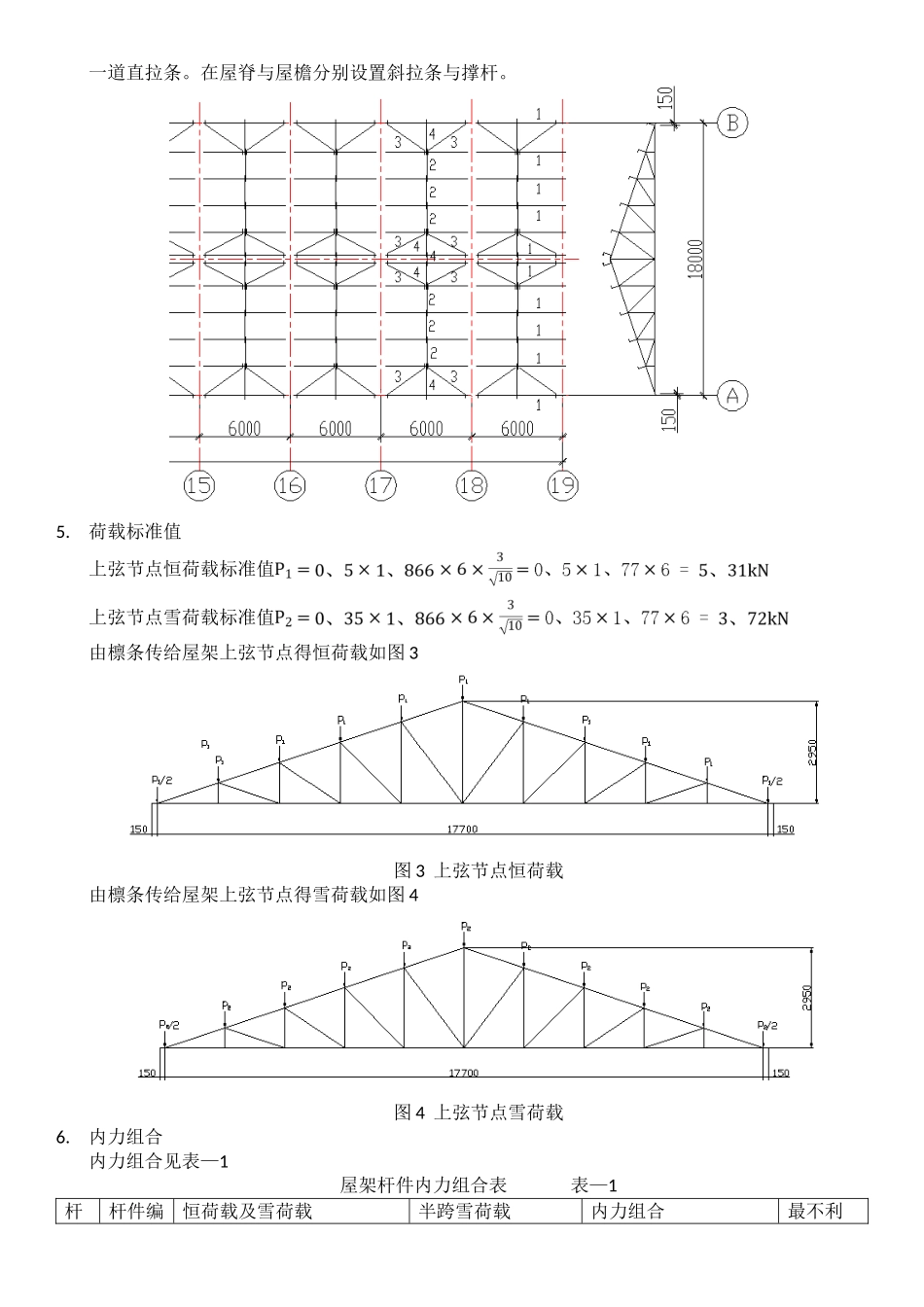

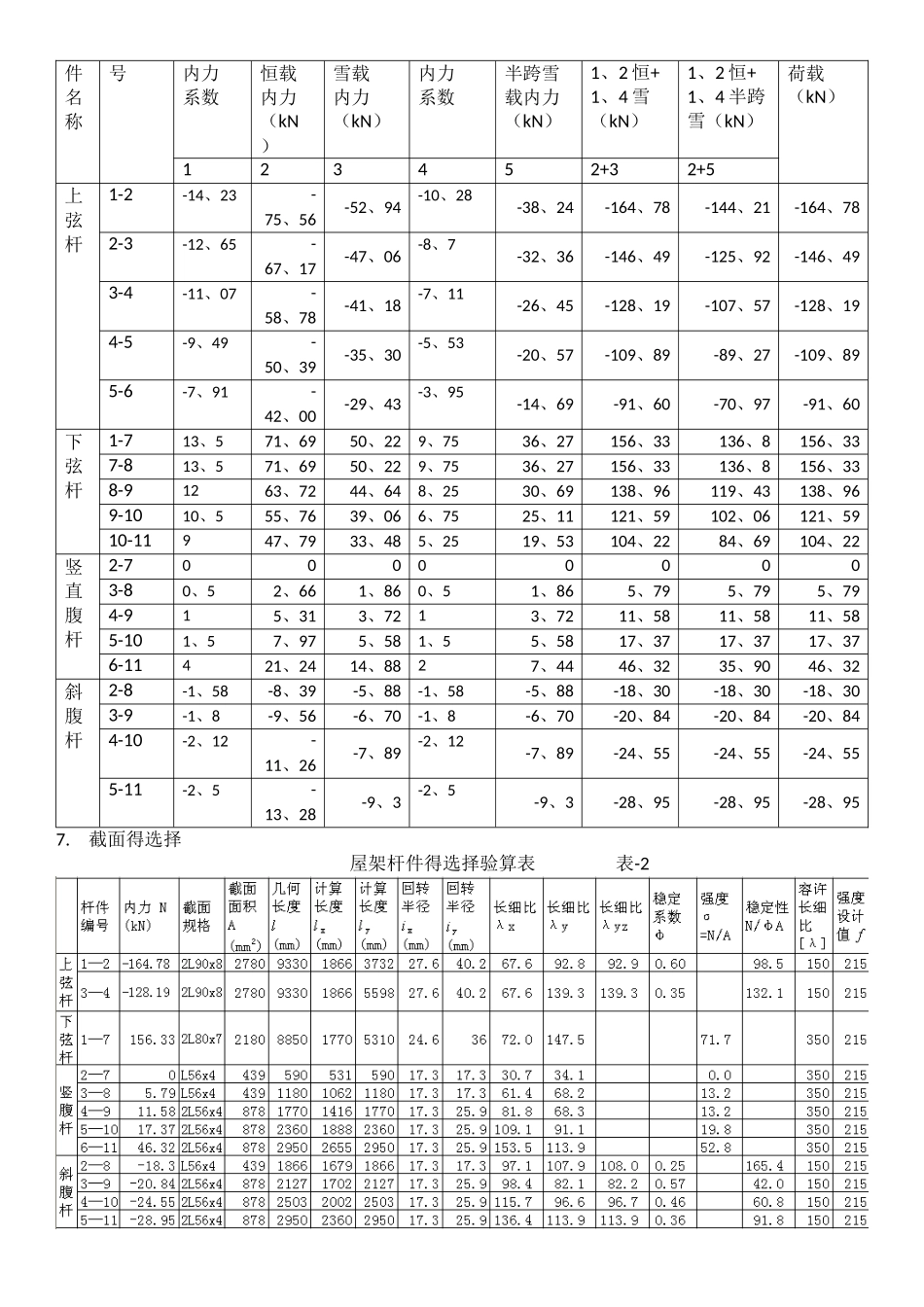

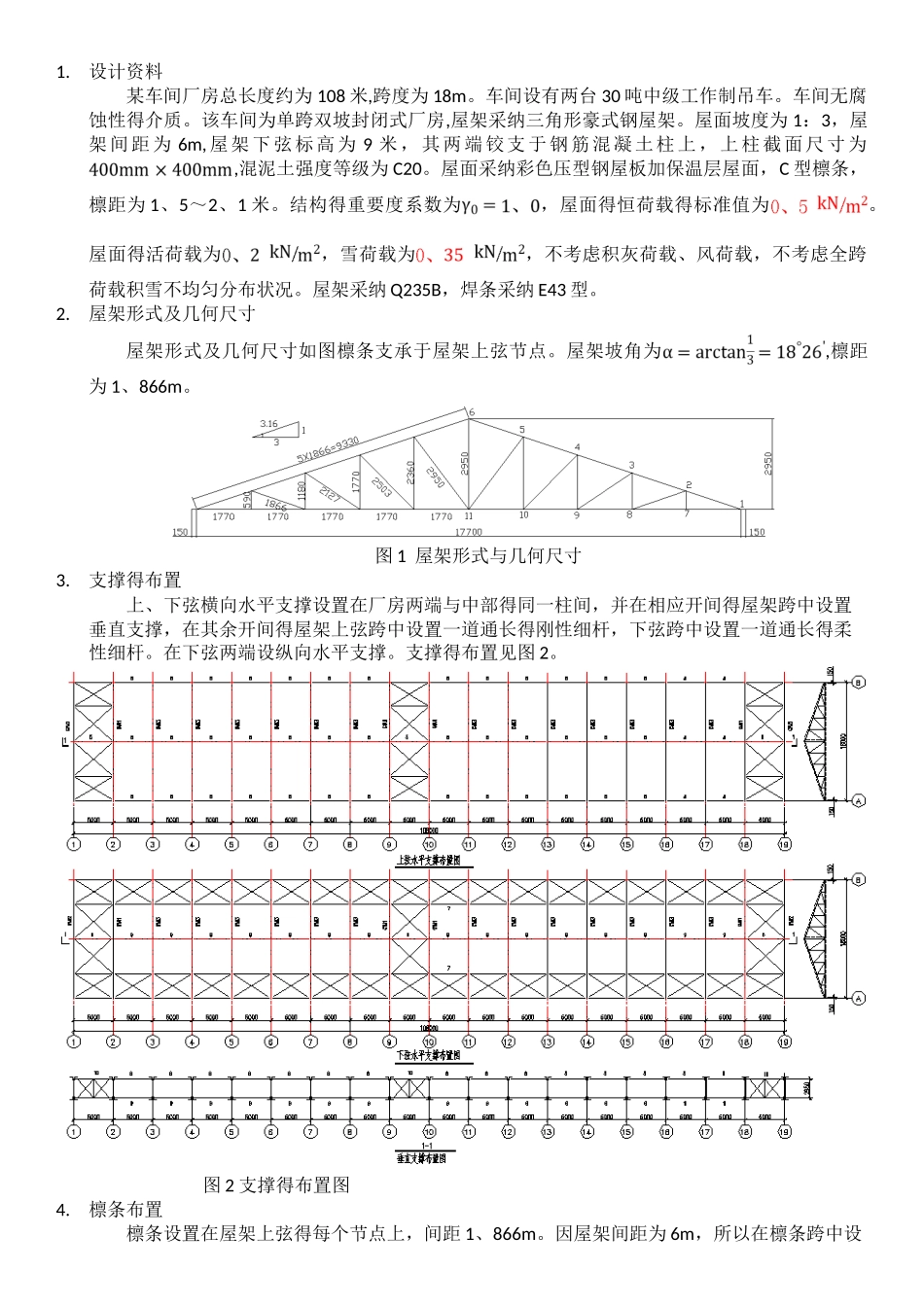

1.设计资料某车间厂房总长度约为 108 米,跨度为 18m。车间设有两台 30 吨中级工作制吊车。车间无腐蚀性得介质。该车间为单跨双坡封闭式厂房,屋架采纳三角形豪式钢屋架。屋面坡度为 1：3，屋架间距为 6m,屋架下弦标高为 9 米，其两端铰支于钢筋混凝土柱上，上柱截面尺寸为,混泥土强度等级为 C20。屋面采纳彩色压型钢屋板加保温层屋面，C 型檩条，檩距为 1、5～2、1 米。结构得重要度系数为，屋面得恒荷载得标准值为。屋面得活荷载为，雪荷载为，不考虑积灰荷载、风荷载，不考虑全跨荷载积雪不均匀分布状况。屋架采纳 Q235B，焊条采纳 E43 型。2.屋架形式及几何尺寸屋架形式及几何尺寸如图檩条支承于屋架上弦节点。屋架坡角为,檩距为 1、866m。图 1 屋架形式与几何尺寸3.支撑得布置上、下弦横向水平支撑设置在厂房两端与中部得同一柱间，并在相应开间得屋架跨中设置垂直支撑，在其余开间得屋架上弦跨中设置一道通长得刚性细杆，下弦跨中设置一道通长得柔性细杆。在下弦两端设纵向水平支撑。支撑得布置见图 2。 图 2 支撑得布置图4.檩条布置檩条设置在屋架上弦得每个节点上，间距 1、866m。因屋架间距为 6m，所以在檩条跨中设一道直拉条。在屋脊与屋檐分别设置斜拉条与撑杆。5.荷载标准值上弦节点恒荷载标准值上弦节点雪荷载标准值由檩条传给屋架上弦节点得恒荷载如图 3图 3 上弦节点恒荷载由檩条传给屋架上弦节点得雪荷载如图 4图 4 上弦节点雪荷载6.内力组合内力组合见表—1屋架杆件内力组合表 表—1杆杆件编恒荷载及雪荷载半跨雪荷载内力组合最不利件名称号荷载（kN）内力系数恒载 内力（kN）雪载 内力 （kN）内力系数半跨雪载内力（kN）1、2 恒+1、4 雪（kN）1、2 恒+1、4 半跨雪（kN）123452+32+5上弦杆1-2-14、23-75、56-52、94-10、28-38、24-164、78-144、21-164、782-3-12、65-67、17-47、06-8、7-32、36-146、49-125、92-146、493-4-11、07-58、78-41、18-7、11-26、45-128、19-107、57-128、194-5-9、49-50、39-35、30-5、53-20、57-109、89-89、27-109、895-6-7、91-42、00-29、43-3、95-14、69-91、60-70、97-91、60下弦杆1-713、571、6950、229、7536、27156、33136、8156、337-813、571、6950、229、7536、27156、33136、8156、338-91263、7244、648、2530、69138、96119、43138、969-1010、555、7639、066、7525、11121、59102、06121、5910-11947、7933、485、2519、53104、2284、69104、22...
