钢结构栓钉焊接技术交底

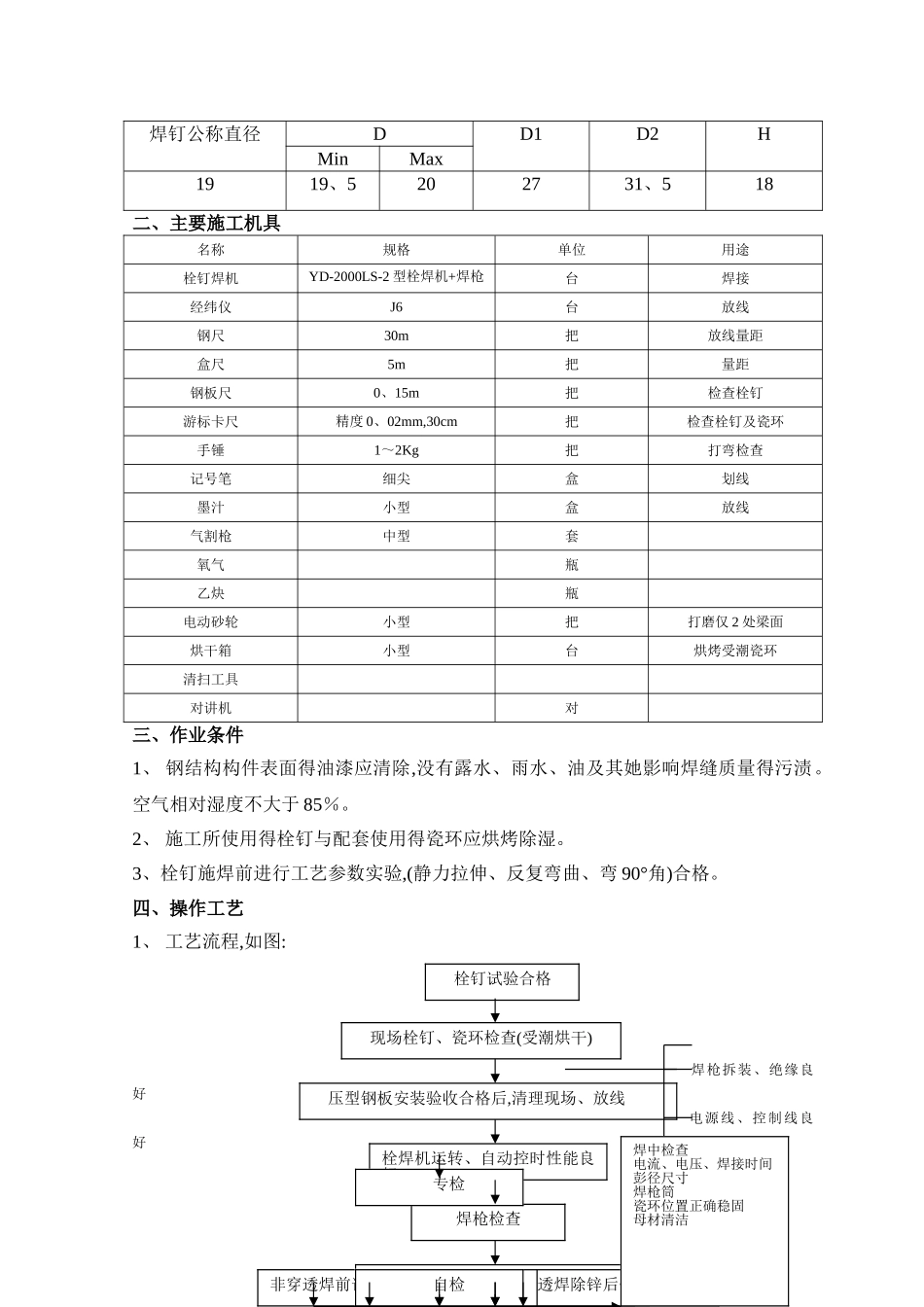

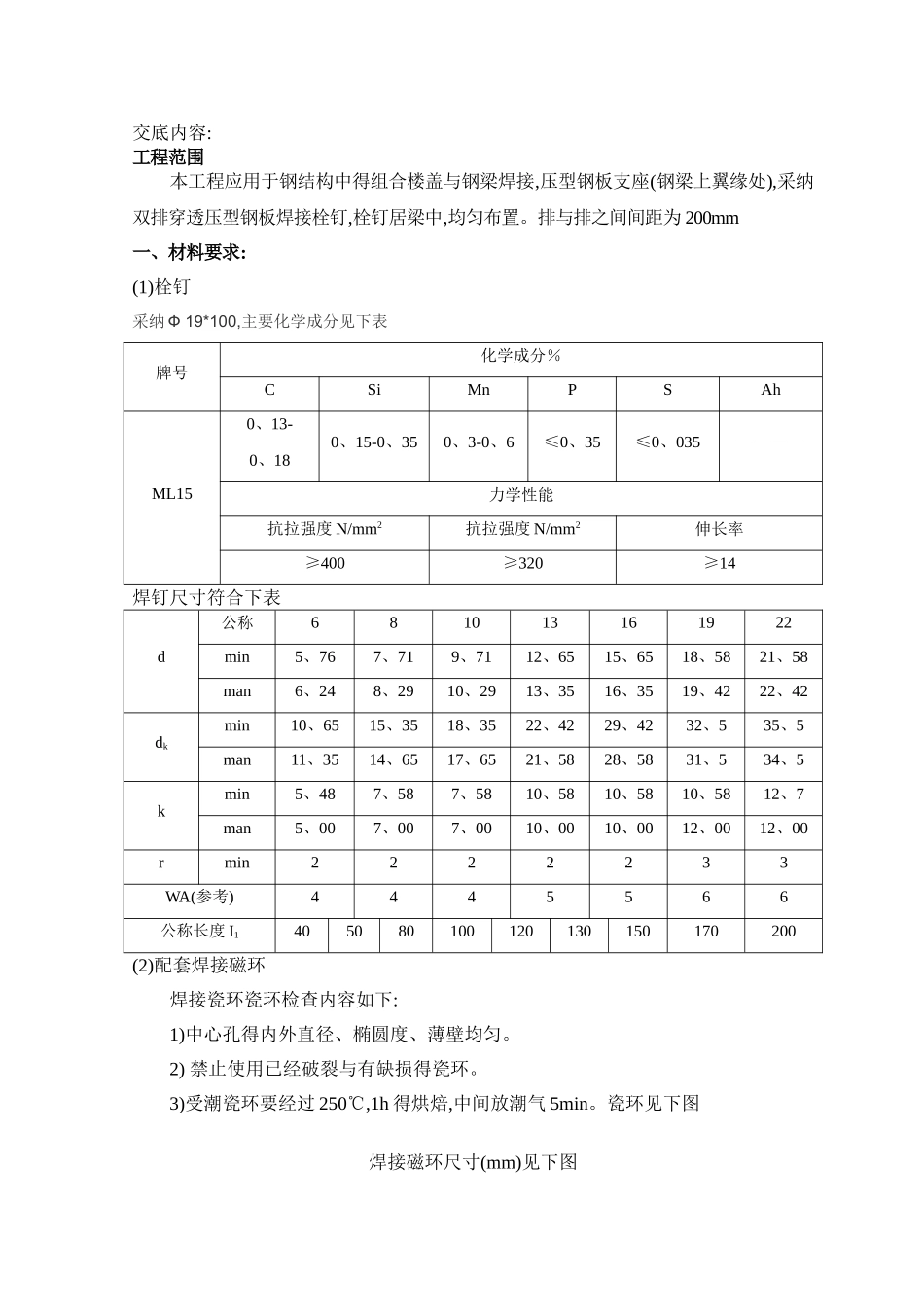

交底内容:工程范围本工程应用于钢结构中得组合楼盖与钢梁焊接,压型钢板支座(钢梁上翼缘处),采纳双排穿透压型钢板焊接栓钉,栓钉居梁中,均匀布置。排与排之间间距为 200mm一、材料要求:(1)栓钉采纳 Ф 19*100,主要化学成分见下表牌号化学成分％CSiMnPSAhML150、13-0、180、15-0、350、3-0、6≤0、35≤0、035————力学性能抗拉强度 N/mm2抗拉强度 N/mm2伸长率≥400≥320≥14焊钉尺寸符合下表d公称681013161922min5、767、719、7112、6515、6518、5821、58man6、248、2910、2913、3516、3519、4222、42dkmin10、6515、3518、3522、4229、4232、535、5man11、3514、6517、6521、5828、5831、534、5kmin5、487、587、5810、5810、5810、5812、7man5、007、007、0010、0010、0012、0012、00rmin2222233WA(参考)4445566公称长度 I1405080100120130150170200(2)配套焊接磁环焊接瓷环瓷环检查内容如下:1)中心孔得内外直径、椭圆度、薄壁均匀。2) 禁止使用已经破裂与有缺损得瓷环。3)受潮瓷环要经过 250℃,1h 得烘焙,中间放潮气 5min。瓷环见下图焊接磁环尺寸(mm)见下图焊钉公称直径DD1D2HMinMax1919、5202731、518二、主要施工机具名称规格单位用途栓钉焊机YD-2000LS-2 型栓焊机+焊枪YS-223G台焊接经纬仪J6台放线钢尺30m把放线量距盒尺5m把量距钢板尺0、15m把检查栓钉游标卡尺精度 0、02mm,30cm把检查栓钉及瓷环手锤1～2Kg把打弯检查记号笔细尖盒划线墨汁小型盒放线气割枪中型套氧气瓶乙炔瓶电动砂轮小型把打磨仅 2 处梁面烘干箱小型台烘烤受潮瓷环清扫工具对讲机对三、作业条件1、 钢结构构件表面得油漆应清除,没有露水、雨水、油及其她影响焊缝质量得污渍。空气相对湿度不大于 85％。2、 施工所使用得栓钉与配套使用得瓷环应烘烤除湿。3、栓钉施焊前进行工艺参数实验,(静力拉伸、反复弯曲、弯 90°角)合格。四、操作工艺1、 工艺流程,如图: 焊枪筒得平移动焊枪拆装、绝缘良好电源线、控制线良好栓钉试验合格现场栓钉、瓷环检查(受潮烘干)压型钢板安装验收合格后,清理现场、放线栓焊机运转、自动控时性能良好焊枪检查确定焊接参数内容静力拉伸、反复弯曲及打弯 90°试验抗拉强度、延伸率及屈服强度合格非穿透焊前试件穿透焊除锌后做焊前试件打弯试件合格正式施焊栓盯自检专检焊中检查电流、电压、焊接时间彭径尺寸焊枪筒瓷环位置正确稳固母材清洁2、栓钉操作工艺2、1 焊前准备工作:放线、抽检栓钉及瓷环,烘干。潮湿时焊件也需进行...
