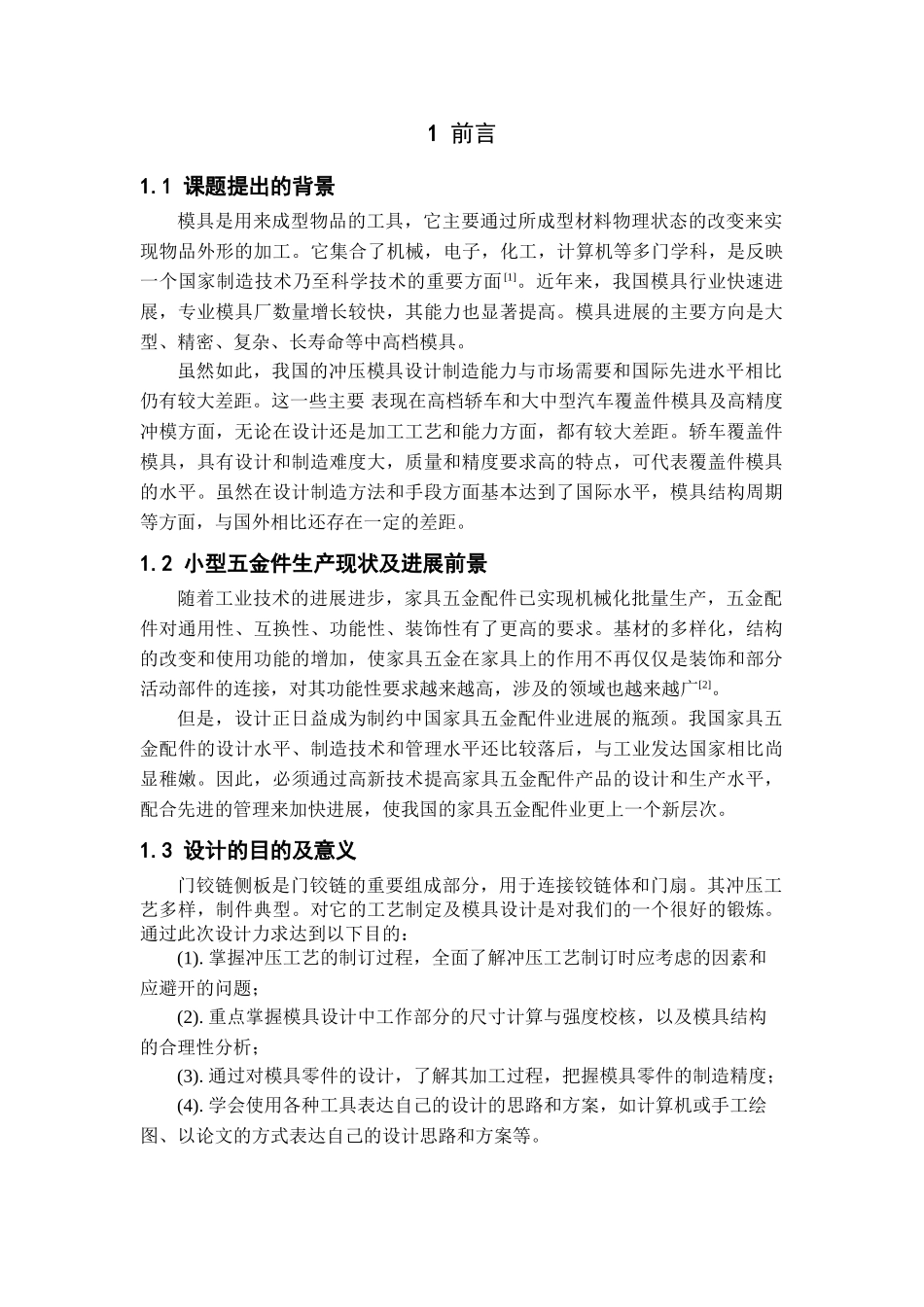

1 前言1.1 课题提出的背景模具是用来成型物品的工具，它主要通过所成型材料物理状态的改变来实现物品外形的加工。它集合了机械，电子，化工，计算机等多门学科，是反映一个国家制造技术乃至科学技术的重要方面 [1]。近年来，我国模具行业快速进展，专业模具厂数量增长较快，其能力也显著提高。模具进展的主要方向是大型、精密、复杂、长寿命等中高档模具。虽然如此，我国的冲压模具设计制造能力与市场需要和国际先进水平相比仍有较大差距。这一些主要 表现在高档轿车和大中型汽车覆盖件模具及高精度冲模方面，无论在设计还是加工工艺和能力方面，都有较大差距。轿车覆盖件模具，具有设计和制造难度大，质量和精度要求高的特点，可代表覆盖件模具的水平。虽然在设计制造方法和手段方面基本达到了国际水平，模具结构周期等方面，与国外相比还存在一定的差距。1.2 小型五金件生产现状及进展前景随着工业技术的进展进步，家具五金配件已实现机械化批量生产，五金配件对通用性、互换性、功能性、装饰性有了更高的要求。基材的多样化，结构的改变和使用功能的增加，使家具五金在家具上的作用不再仅仅是装饰和部分活动部件的连接，对其功能性要求越来越高，涉及的领域也越来越广[2]。但是，设计正日益成为制约中国家具五金配件业进展的瓶颈。我国家具五金配件的设计水平、制造技术和管理水平还比较落后，与工业发达国家相比尚显稚嫩。因此，必须通过高新技术提高家具五金配件产品的设计和生产水平，配合先进的管理来加快进展，使我国的家具五金配件业更上一个新层次。1.3 设计的目的及意义门铰链侧板是门铰链的重要组成部分，用于连接铰链体和门扇。其冲压工艺多样，制件典型。对它的工艺制定及模具设计是对我们的一个很好的锻炼。通过此次设计力求达到以下目的：(1). 掌握冲压工艺的制订过程，全面了解冲压工艺制订时应考虑的因素和应避开的问题；(2). 重点掌握模具设计中工作部分的尺寸计算与强度校核，以及模具结构的合理性分析；(3). 通过对模具零件的设计，了解其加工过程，把握模具零件的制造精度；(4). 学会使用各种工具表达自己的设计的思路和方案，如计算机或手工绘图、以论文的方式表达自己的设计思路和方案等。2 工艺方案的确定冲压工艺方案的确定，是根据一定的生产条件及冲压件的技术要求，对该件所有工序作出合理的安排，找出一种技术上可行、经济上合理的工艺方案[3]。确定冲压工艺过程需要考虑的问题是多方面的，其主要内容有...
