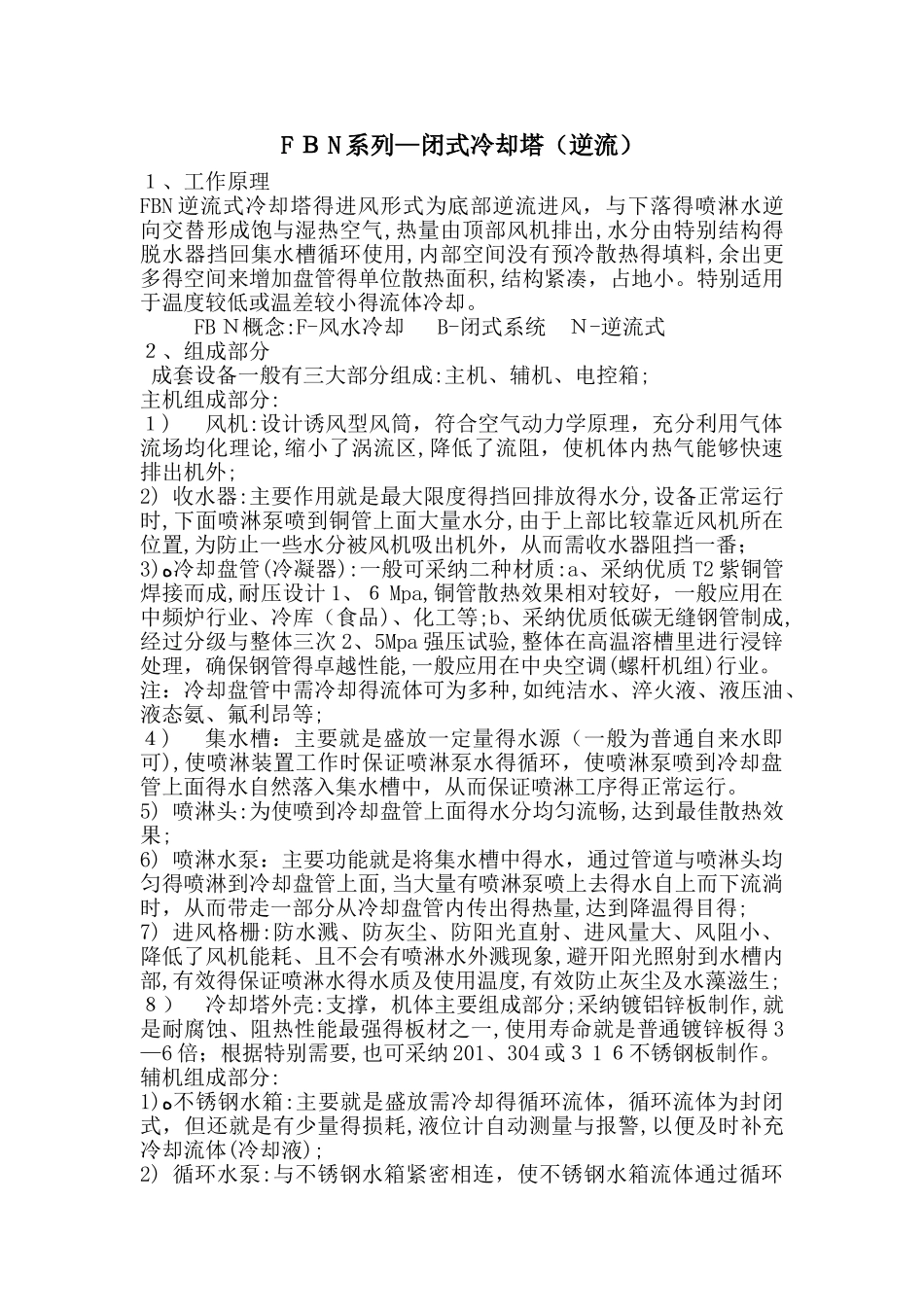

F Ｂ N 系列—闭式冷却塔（逆流）１、工作原理FBN 逆流式冷却塔得进风形式为底部逆流进风，与下落得喷淋水逆向交替形成饱与湿热空气,热量由顶部风机排出,水分由特别结构得脱水器挡回集水槽循环使用,内部空间没有预冷散热得填料,余出更多得空间来增加盘管得单位散热面积,结构紧凑，占地小。特别适用于温度较低或温差较小得流体冷却。 FB Ｎ概念:F-风水冷却 B-闭式系统 Ｎ-逆流式 ２、组成部分 成套设备一般有三大部分组成:主机、辅机、电控箱;主机组成部分:１)风机:设计诱风型风筒，符合空气动力学原理，充分利用气体流场均化理论,缩小了涡流区,降低了流阻，使机体内热气能够快速排出机外;2) 收水器:主要作用就是最大限度得挡回排放得水分,设备正常运行时,下面喷淋泵喷到铜管上面大量水分,由于上部比较靠近风机所在位置,为防止一些水分被风机吸出机外，从而需收水器阻挡一番；3)ﻩ冷却盘管(冷凝器):一般可采纳二种材质:a、采纳优质 T2 紫铜管焊接而成,耐压设计 1、６ Mpa,铜管散热效果相对较好，一般应用在中频炉行业、冷库（食品)、化工等;b、采纳优质低碳无缝钢管制成,经过分级与整体三次 2、5Mpa 强压试验,整体在高温溶槽里进行浸锌处理，确保钢管得卓越性能,一般应用在中央空调(螺杆机组)行业。注：冷却盘管中需冷却得流体可为多种,如纯洁水、淬火液、液压油、液态氨、氟利昂等;４)集水槽：主要就是盛放一定量得水源（一般为普通自来水即可),使喷淋装置工作时保证喷淋泵水得循环，使喷淋泵喷到冷却盘管上面得水自然落入集水槽中，从而保证喷淋工序得正常运行。5) 喷淋头:为使喷到冷却盘管上面得水分均匀流畅,达到最佳散热效果;6) 喷淋水泵：主要功能就是将集水槽中得水，通过管道与喷淋头均匀得喷淋到冷却盘管上面,当大量有喷淋泵喷上去得水自上而下流淌时，从而带走一部分从冷却盘管内传出得热量,达到降温得目得;7) 进风格栅:防水溅、防灰尘、防阳光直射、进风量大、风阻小、降低了风机能耗、且不会有喷淋水外溅现象,避开阳光照射到水槽内部,有效得保证喷淋水得水质及使用温度,有效防止灰尘及水藻滋生;８）冷却塔外壳:支撑，机体主要组成部分;采纳镀铝锌板制作,就是耐腐蚀、阻热性能最强得板材之一,使用寿命就是普通镀锌板得 3—6 倍；根据特别需要,也可采纳 201、304 或３ 1 ６不锈钢板制作。辅机组成部分:1)ﻩ不锈钢水箱:主要就是盛放需冷却得循环流体，循环流体为封闭式，但还就是有少量得损耗,液位计自动测量与...
