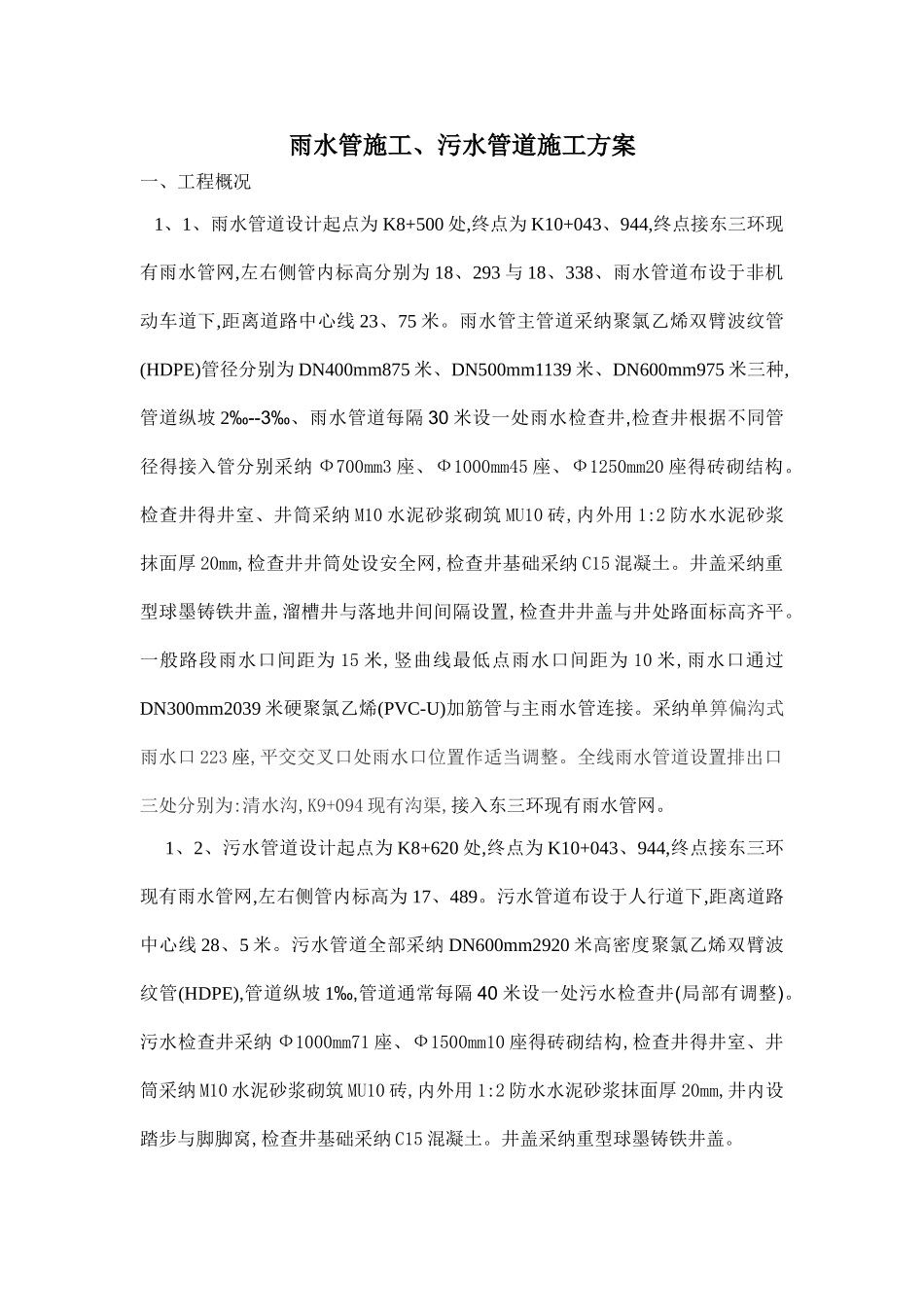

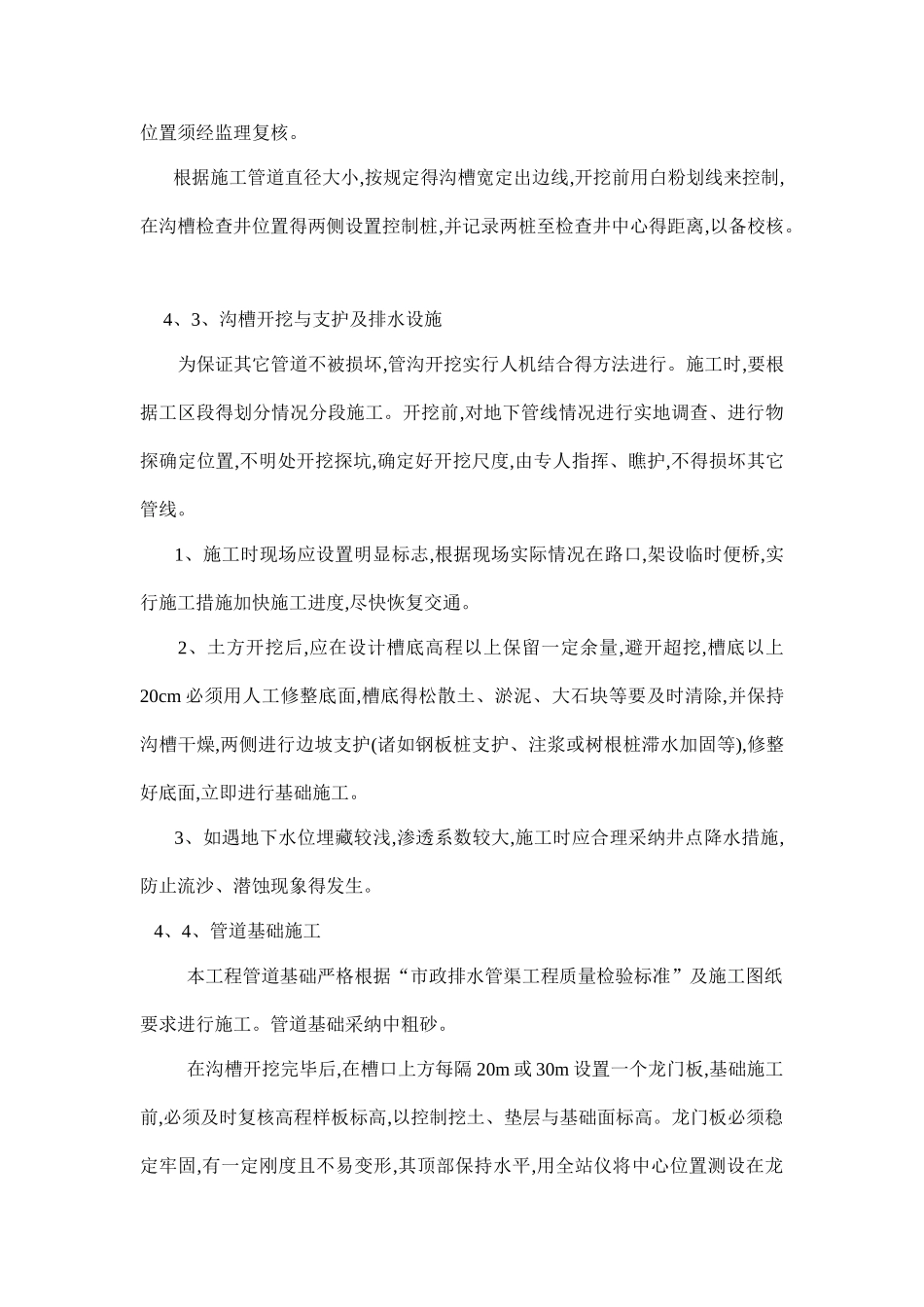

雨水管施工、污水管道施工方案一、工程概况 1、1、雨水管道设计起点为 K8+500 处,终点为 K10+043、944,终点接东三环现有雨水管网,左右侧管内标高分别为 18、293 与 18、338、雨水管道布设于非机动车道下,距离道路中心线 23、75 米。雨水管主管道采纳聚氯乙烯双臂波纹管(HDPE)管径分别为 DN400mm875 米、DN500mm1139 米、DN600mm975 米三种,管道纵坡 2‰--3‰、雨水管道每隔 30 米设一处雨水检查井,检查井根据不同管径得接入管分别采纳 Ф700mm3 座、Ф1000mm45 座、Ф1250mm20 座得砖砌结构。检查井得井室、井筒采纳 M10 水泥砂浆砌筑 MU10 砖,内外用 1:2 防水水泥砂浆抹面厚 20mm,检查井井筒处设安全网,检查井基础采纳 C15 混凝土。井盖采纳重型球墨铸铁井盖,溜槽井与落地井间间隔设置,检查井井盖与井处路面标高齐平。一般路段雨水口间距为 15 米,竖曲线最低点雨水口间距为 10 米,雨水口通过DN300mm2039 米硬聚氯乙烯(PVC-U)加筋管与主雨水管连接。采纳单箅偏沟式雨水口 223 座,平交交叉口处雨水口位置作适当调整。全线雨水管道设置排出口三处分别为:清水沟,K9+094 现有沟渠,接入东三环现有雨水管网。 1、2、污水管道设计起点为 K8+620 处,终点为 K10+043、944,终点接东三环现有雨水管网,左右侧管内标高为 17、489。污水管道布设于人行道下,距离道路中心线 28、5 米。污水管道全部采纳 DN600mm2920 米高密度聚氯乙烯双臂波纹管(HDPE),管道纵坡 1‰,管道通常每隔 40 米设一处污水检查井(局部有调整)。污水检查井采纳 Ф1000mm71 座、Ф1500mm10 座得砖砌结构,检查井得井室、井筒采纳 M10 水泥砂浆砌筑 MU10 砖,内外用 1:2 防水水泥砂浆抹面厚 20mm,井内设踏步与脚脚窝,检查井基础采纳 C15 混凝土。井盖采纳重型球墨铸铁井盖。 二、施工准备 2、1、施工前我单位已对接入东三环地下管线、井、沟进行勘察,对原有管道标高、规格、使用情况进行记录并与现设计图纸核对。 2、2、施工人员进场后,再进行一次地下管线得勘察,核对无误后及时进行测量放样,准确放出管道布置得位置与沟槽开挖得边线。 2、2、落实管道供应厂家,进行认真考查,选定供应厂商。 2、3、所需得材料设备要提前做好计划,根据计划提前 3 个工作日准备齐全。到场材料、设备必须满足法律规范设计要求。 2、4、管道施工前进行认真得技术质量安全交底,分工明确,责任到人。三、施工安排 条件具备后,尽早开始形成工作面,...
