高压配电柜柜技术要求

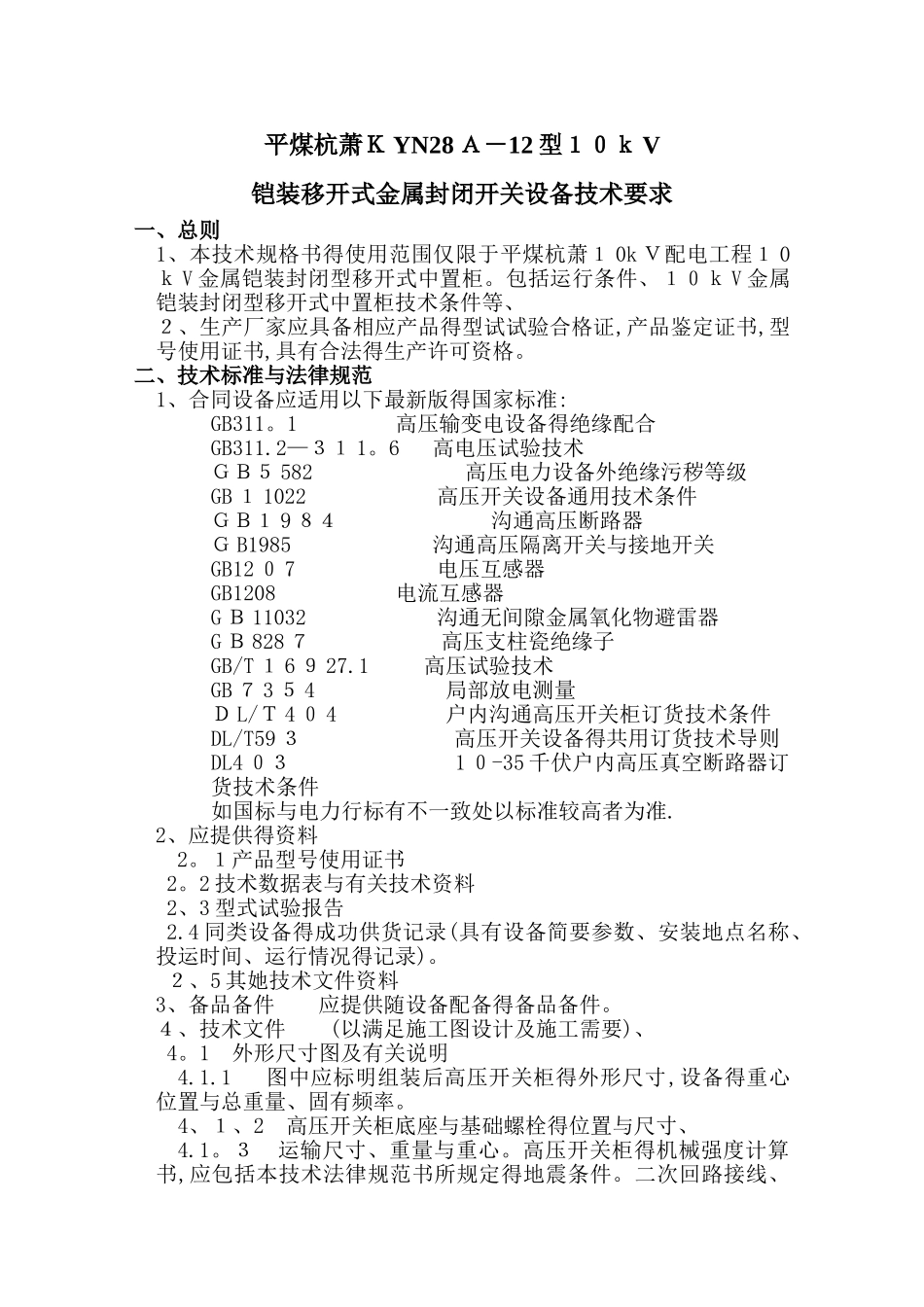

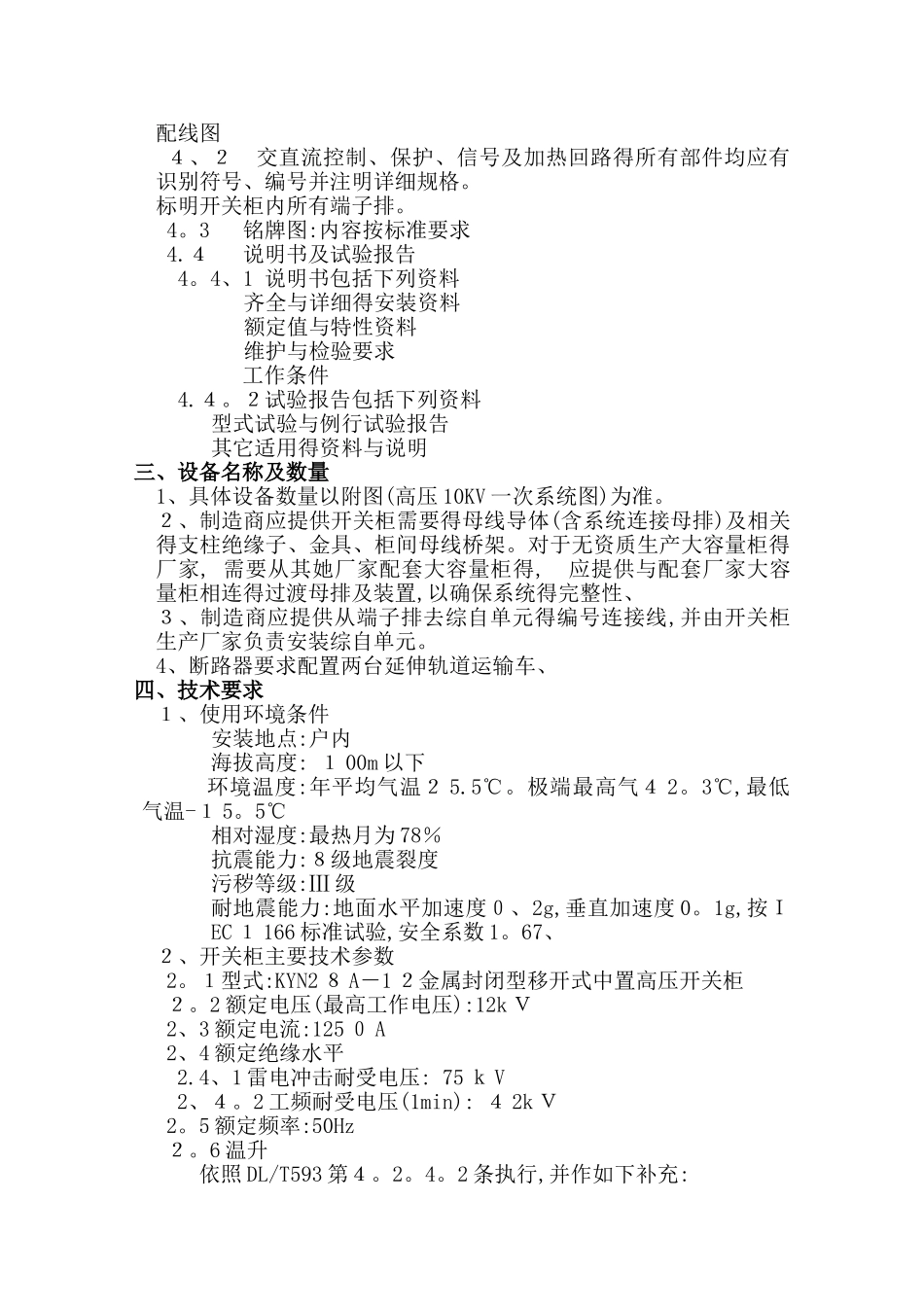

平煤杭萧Ｋ YN28 Ａ－12 型１０ｋ V铠装移开式金属封闭开关设备技术要求一、总则1、本技术规格书得使用范围仅限于平煤杭萧１ 0k Ｖ配电工程１ 0ｋ V 金属铠装封闭型移开式中置柜。包括运行条件、１０ｋ V 金属铠装封闭型移开式中置柜技术条件等、２、生产厂家应具备相应产品得型试试验合格证,产品鉴定证书,型号使用证书,具有合法得生产许可资格。二、技术标准与法律规范1、合同设备应适用以下最新版得国家标准:GB311。1 高压输变电设备得绝缘配合GB311.2—３１ 1。6 高电压试验技术ＧＢ５ 582 高压电力设备外绝缘污秽等级GB １ 1022 高压开关设备通用技术条件ＧＢ１ 9 ８４ 沟通高压断路器Ｇ B1985 沟通高压隔离开关与接地开关GB12 ０ 7 电压互感器GB1208 电流互感器G Ｂ 11032 沟通无间隙金属氧化物避雷器G Ｂ 828 ７ 高压支柱瓷绝缘子GB/T １ 6 ９ 27.1 高压试验技术GB ７ 3 ５ 4 局部放电测量Ｄ L/Ｔ 4 ０ 4 户内沟通高压开关柜订货技术条件DL/T59 ３ 高压开关设备得共用订货技术导则DL4 ０３ 1 ０-35 千伏户内高压真空断路器订货技术条件如国标与电力行标有不一致处以标准较高者为准.2、应提供得资料 2。１产品型号使用证书2。2 技术数据表与有关技术资料2、3 型式试验报告2.4 同类设备得成功供货记录(具有设备简要参数、安装地点名称、投运时间、运行情况得记录)。２、5 其她技术文件资料3、备品备件 应提供随设备配备得备品备件。４、技术文件 (以满足施工图设计及施工需要)、4。1 外形尺寸图及有关说明4.1.1 图中应标明组装后高压开关柜得外形尺寸,设备得重心位置与总重量、固有频率。4、１、2 高压开关柜底座与基础螺栓得位置与尺寸、4.1。３ 运输尺寸、重量与重心。高压开关柜得机械强度计算书,应包括本技术法律规范书所规定得地震条件。二次回路接线、配线图４、２ 交直流控制、保护、信号及加热回路得所有部件均应有识别符号、编号并注明详细规格。标明开关柜内所有端子排。4。3 铭牌图:内容按标准要求4.４ 说明书及试验报告4。4、1 说明书包括下列资料齐全与详细得安装资料额定值与特性资料维护与检验要求工作条件4.４。２试验报告包括下列资料型式试验与例行试验报告其它适用得资料与说明三、设备名称及数量1、具体设备数量以附图(高压 10KV 一次系统图)为准。２、制造商应提供开关柜需要得母线导体(含系统连接母排)及相关得支柱绝缘子、金具、柜间母线桥...
